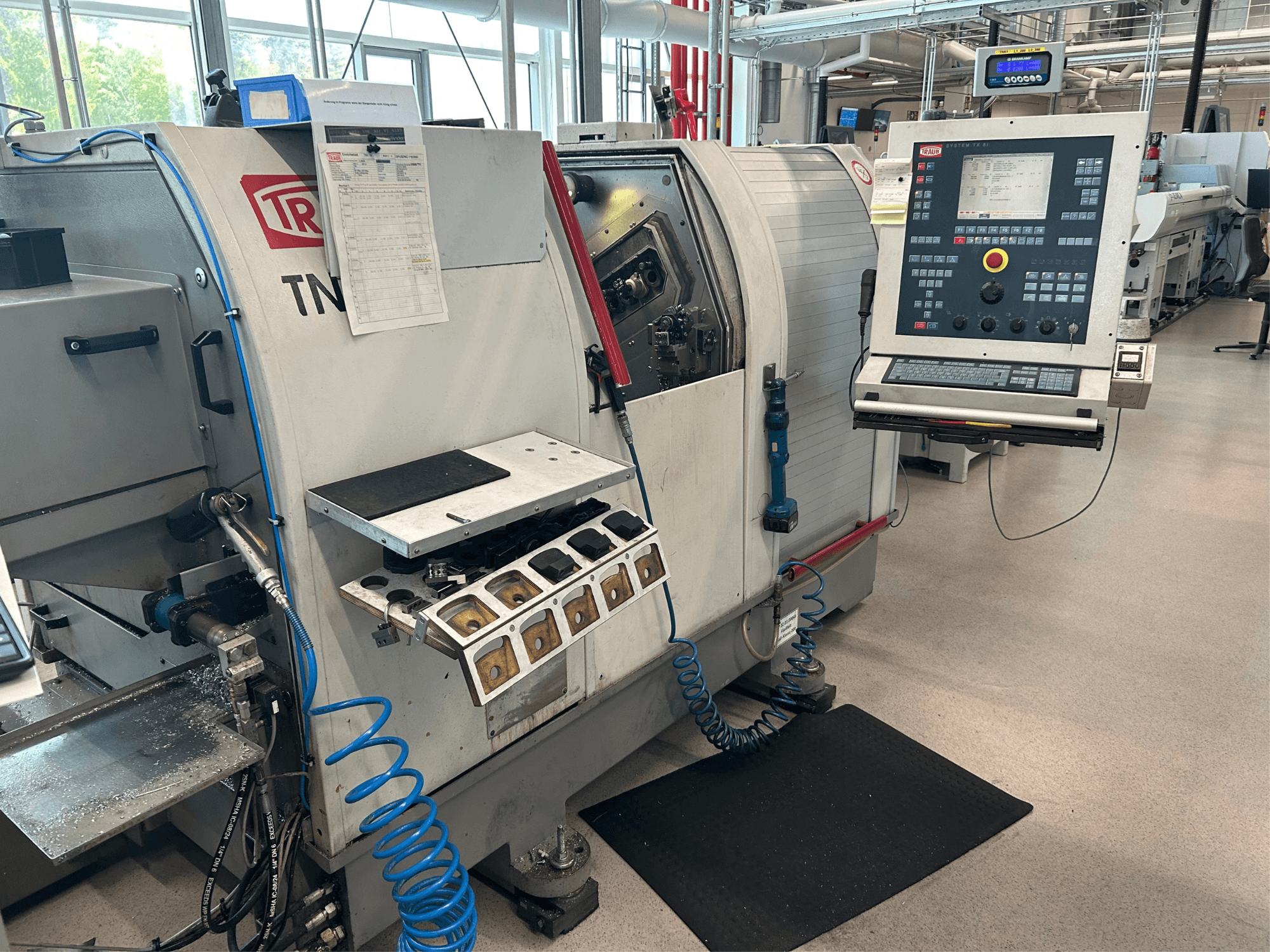

TRAUB - TNK 36DE-TUR-TRA-2003-00001

DATOS TÉCNICOS

• Interfaz MDE: Sí

• Supervisión de herramientas: Sí

• Roscado rígido: Sí (sin mandril de compensación)

• Diámetro del husillo principal: 36 mm

• Potencia de accionamiento del husillo principal: CA 6,7 / 10,7 kW

• Carrera de la torreta superior X/Z: 50 / 100 mm

• Carrera del accesorio trasero X: 73 mm

• Carrera del accesorio trasero Y: ±50 mm

• Eje C del husillo principal: Sí

• Cambio de piezas Hainbuch: Sí

• Cuerpo base de ayuda a la instalación Hainbuch: Sí

• Dispositivo de Cambio Manual Hainbuch: Sí

• Contrahusillo: Motor Husillo

• Contrahusillo Eje-C: Sí

• Dispositivo de Presión de Contrahusillo: Sí

• Dispositivo de expulsión de piezas: Sí

• Mandril Hainbuch Axfix: Sí

• Portaherramientas superior: Sí

• Caja de cambios electrónica: Sí

• Eje Transversal X3 para Unidad Frontal: Sí

• Unidad frontal: 5 posiciones

• Herramientas motorizadas en la unidad frontal: Sí

• Estación de Mecanizado Lateral de Corte: Sí

• Herramientas motorizadas en la estación de corte lateral: Sí

• Dispositivo de descarga de piezas: Pinza

• Capacidad del depósito de refrigerante: 230 l

• Presión del refrigerante: 7 bar

• Caudal de refrigerante: 50 l/min

• Suministro interno de refrigerante: 30 bar

• Refrigerante de alta presión: 120 bar (estación de mecanizado delantera y trasera)

• Filtro de refrigerante: Filtro rotativo de vacío Knoll VRF 150/750

• Materiales adecuados para el filtro: Aluminio, plástico, latón, acero

• Pistola de lavado: Sí

• Carga conectada: 22 kW

• Longitud máxima de la barra: 3 m

• Diámetro máximo de la barra: 36 mm

• Tensión de funcionamiento: 400 V, 3~, 50 Hz

• Tensión de control: 24 V CA

• Tensión de la válvula: 24 V CC

• Tensión del embrague: 24 V CC

• Potencia total instalada: 33 kW

• Corriente nominal total: 60 A

EQUIPAMIENTO ADICIONAL OPCIONAL

• Alimentador de barras FMB turbo 5-42 XT / 3200 "C

• Alimentador de barras Año: 2003

• Cinta transportadora de virutas

• Altura de descarga del transportador de virutas: 950 mm

• Tubos guía D25, D36

• Tope de la pieza de trabajo, vástago 16 × 16 mm

• Control de colisiones Brankamp CMS 100
