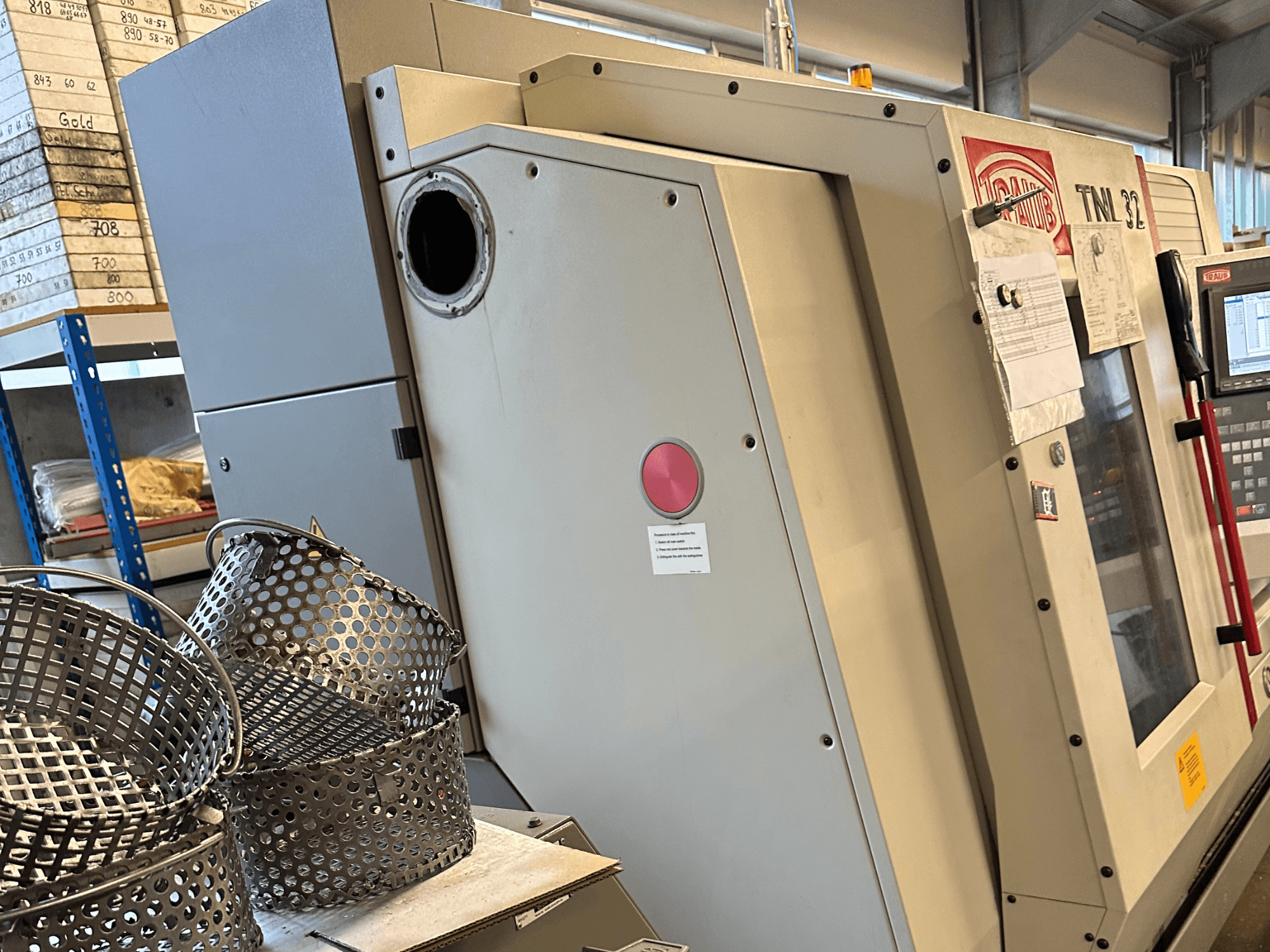

TRAUB - TNL 32 PDE-TUR-TRA-2012-00001

• Número de torretas: 2

• Recorrido máximo del eje Z: 305 mm

• Par del husillo principal: 21/32 Nm

• Resolución del eje C del husillo principal: 0,001°

• Estaciones de herramientas de la torreta 1: 10

• Estaciones de herramientas motorizadas de la torreta 1: 10

• Velocidad de las herramientas motorizadas de la torreta 1: 12 000 rpm

• Potencia de las herramientas motorizadas de la torreta 1: 1,5 / 2,5 kW

• Diámetro del portaherramientas de la torreta 1: 45 mm

• Vástago de la herramienta de torneado del torreta 1: 16 x 16 mm

• Recorrido del eje X de la torreta 1: 140 mm

• Recorrido del eje Z del torreta 1: 305 mm

• Resolución del eje H de la torreta 1: 0,001°

• Tiempo entre virutas de la torreta 1: 0,3 s

• Torreta 2: 9 estaciones de herramientas

• Estaciones de herramientas motorizadas del torreta 2: 9

• Velocidad de la herramienta motorizada de la torreta 2: 12 000 rpm

• Potencia de las herramientas motorizadas de la torreta 2: 1,5 / 2,5 kW

• Diámetro del portaherramientas de la torreta 2: 45 mm

• Vástago de la herramienta de torneado de la torreta 2: 16 x 16 mm

• Recorrido del eje X de la torreta 2: 140 mm

• Recorrido del eje Y de la torreta 2: -25 / +40 mm

• Recorrido del eje Z de la torreta 2: 320 mm

• Tiempo de viruta a viruta de la torreta 2: 0,3 s

• Velocidad del contrahusillo: 8.000 rpm

• Potencia del contrahusillo: 1,5 / 2,5 kW

• Par del contrahusillo: 4,5 / 7,7 Nm

• Resolución del eje C del contrahusillo: 0,001°

• Longitud máxima de sujeción: 250 mm

• Diámetro máximo de la barra (contrahusillo): 32 mm

• Estaciones de herramientas de trabajo trasero: 8

• Estaciones de herramientas motorizadas para mecanizado trasero: 3

• Velocidad de la herramienta motorizada de mecanizado trasero: 12 000 rpm

• Potencia de las herramientas motorizadas de mecanizado trasero: 1,5 / 2,5 kW

• Diámetro del portaherramientas de mecanizado trasero: 36 mm

• Desplazamiento rápido (X / Y / Z): 20 / 20 / 20 m/min

• Velocidad máxima de avance: 20 000 mm/min

• Potencia total requerida: 46 kW

• Espacio necesario, incl. alimentador de barras: 8.000 x 2.500 x 2.600 mm

• Transportador de virutas: Opcional, no incluido

• Sistema de refrigeración: Sí

• Torretas portaherramientas: 2

• Unidad de mecanizado trasero: Sí

• Interfaz del alimentador de barras: Sí

• Alimentador de barras: LNS Hydrobar Express 332 S2 / 3 m

• Volante electrónico: Sí

• Unidad hidráulica: Sí

Defectos de la máquina: El contrahusillo no se puede utilizar actualmente debido a una inactividad prolongada. O bien el sensor o bien el motor están defectuosos.
