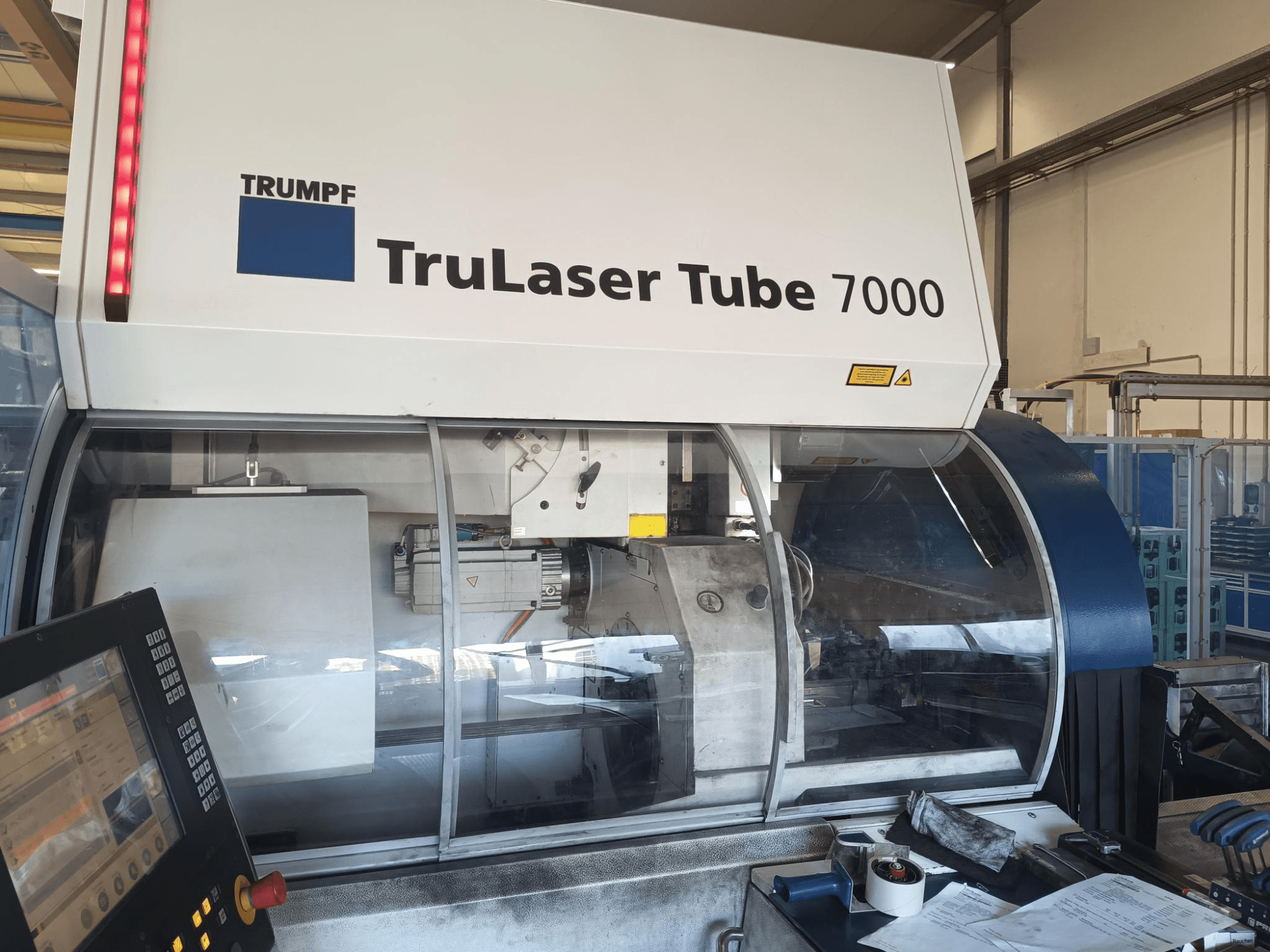

TRUMPF - TruLaser Tube 7000 KT02DE-CUT-TRU-2010-00003

• Diámetro de la circular: 200 mm

• Estación de rechazo: 3 m con mesa de cepillos

• Bandeja de rechazo

• Rango de trabajo del eje X del tubo: 6500 mm

• Diámetro exterior del círculo: 254 mm (mejorado respecto a los 200 mm estándar)

• Estación de descarga: 3 m con mesa de cepillos, descarga frontal

• Tipo de láser: láser de CO₂ TruFlow 3600 con LensLine (mejora con recargo respecto al TruFlow 2000 estándar)

• Control: Sinumerik 840D, Teleservice

• Software y características de serie: NitroLine, FocusLine, SprintLine, control de potencia del láser, presión de gas de corte programable, reanudación de programa, apagado automático, iluminación del espacio de trabajo, función de registro del láser, unidad de refrigeración del láser

• Láser: Láser de CO₂ TruFlow 2000

• Unidad de refrigeración del láser

• Cabezal de corte: cabezal de corte con lente de 155 mm de distancia focal, ControlLine

• Unidad de control: 84D

• Conectividad/transferencia de datos: Conexión de red RJ-45, conexión USB; conexión de red con instalación incluida

• Seguridad: Marcado CE, barreras fotoeléctricas multihaz, extractor de polvo compacto de 1500 Nm³/h, cabina de protección con paneles de Makrolon

• Temperatura ambiente de funcionamiento: hasta 43 °C

• Tipo de instalación: Configuración especial de instalación de la máquina

Equipamiento adicional

• Accesorios:

  • Caja de repuestos para cabezales de corte

  • 1 kit de mando a distancia

  • Juego de mordazas de sujeción de Ø 16 / 200 mm

  • Rieles guía en forma de U para la estación de rechazo con diámetro interior = 200 mm

• Automatización:

  • Unidad de carga: LoadMaster Tube de 6,5 m con soporte para fardos, 2 pinzas, capacidad para un diámetro exterior de 254 mm, diseño que minimiza los arañazos para tubos de 6 m, línea de transporte giratoria, pinza adicional de D = 254 mm

  • Opciones para el LoadMaster Tube de 6 m:

    • Diámetro circular de 250 mm

    • Soporte de cinta más corto

    • Sección de cinta transportadora giratoria

    • Pinza adicional de Ø 200 mm

    • Pinza adicional de Ø 250 mm

• Equipamiento especial:

  • Estación de rechazo flexible de 4,5 m (prototipo) en lugar de la estación de rechazo de 3 m, sin mesa de cepillos

  • Instalación especial para la estación de rechazo flexible

  • LoadMaster (versión de serie 103)

  • Instalación 100 mm más alta (posibilidad de utilizar un contenedor de malla metálica), decisión tras la aceptación

• Servicios:

  • Instalación, puesta en marcha, formación
