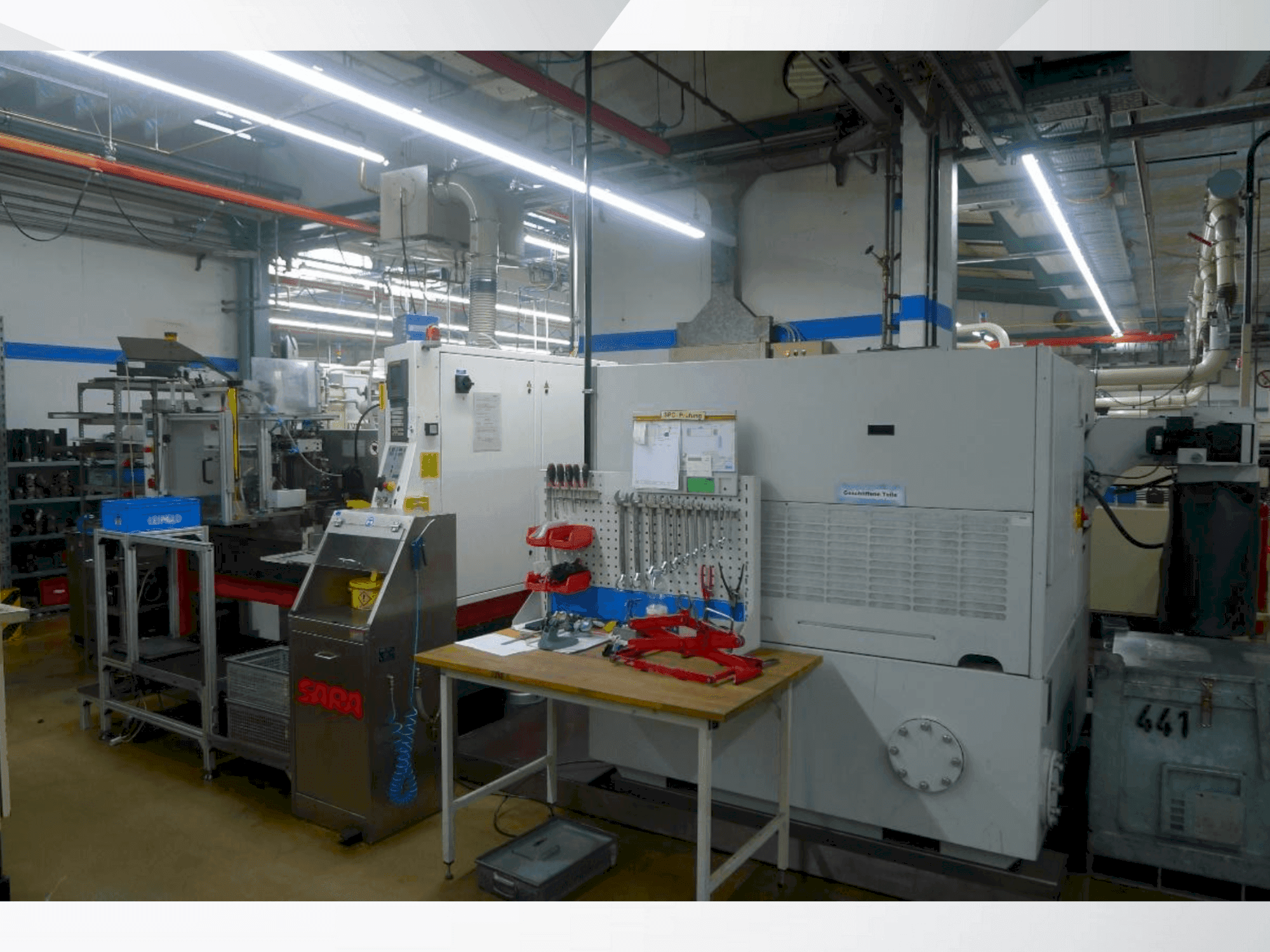

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Equipamiento adicional

• - Sistema de extinción Kraft & Bauer, tipo FB703S-UV3-TFM70°/KLA 6-S-MV / Microfiltro Knoll, tipo Micro Pur 240 F / Estación elevadora Streuli, tipo SHSRT300-TL142/180

Información adicional

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Área de trabajo de rectificado pasante: 1. 5 - 100 mm de diámetro de pieza / área de trabajo de rectificado por penetración: 1. 5 - 100 mm diámetro de la pieza / longitud máxima de rectificado: 250 mm
  • - Máx. Diámetro exterior: 400 mm / diámetro interior: 203. 2 mm / máx. Anchura: 250 mm / velocidad periférica: 50 m/s / potencia motriz: 11 kw (con dispositivo de equilibrado)
  • - Máx. Diámetro exterior: 225 mm / diámetro interior: 127 mm / máx. Anchura: 250 mm / gama de velocidades: 0-265 rpm / máx. Ángulo de inclinación: +5/+5° / potencia motriz: 3. 7 kw

Más información

• - Herramientas para el proceso de rectificado Juego de herramientas Piezas 19085 y 19575 Rectificado pasante Ilustración de la disposición del rectificado y el diseño de la herramienta Diseño de herramientas Ilustración de la disposición de rectificado y diseño de herramientas Soporte de la pieza de trabajo Soporte de la pieza de trabajo incl. dibujo) Muela de corindón Disco regulador Brida SS © 203,2 mm con tapa De segunda mano, 50% de descuento Brida de fijación de la muela @ 203,2 mm con tapa Brida RS © 127 mm con tapa Segunda mano, 50% descuento Brida de montaje del disco regulador © 127 mm con tapa Juego de herramientas Eje motriz 13819 Rectificado por penetración Ilustración de la disposición de rectificado y diseño de las herramientas Diseño de las herramientas Ilustración de la disposición de rectificado y diseño de las herramientas Soporte de la pieza Soporte de la pieza de trabajo (incl. dibujo) 3 muelas de corindón 3 discos reguladores 4 anillo intermedio 1 diamante para muela abrasiva 1 diamante para discos de regulación Sistema de refrigeración y filtrado Estación elevadora Streull KM tipo SHSRT300 Estación elevadora de refrigerante Streuli tipo SHSRT300: Capacidad 300 litros, con bomba de refrigerante 1,1 kW, potencia 150 |/min, 10 metros de altura de salida. Un segundo depósito con agua fresca está integrado en el sistema para refrigerar los motores lineales y el husillo de rectificado (bomba 0,24 kW, potencia 50 min, / altura de impulsión máx. 5 m). Hay un intercambio de calor entre los dos depósitos. Versión móvil con 4 ruedas giratorias. La estación elevadora se encuentra debajo de la máquina. El precio incluye la interfaz y el control a través del sistema de control de la máquina, color gris RAL 7036. Automatización Cinta transportadora de descarga bajo RS Cinta transportadora para descarga bajo el disco regulador: Transporta las piezas hacia delante fuera de la máquina después de que hayan pasado por el proceso de rectificado. El motor de accionamiento dispone de un regulador de velocidad para el ajuste continuo de la velocidad de la cinta. La conexión y desconexión se realiza mediante control CNC. La cinta está fijada al bloque de soporte. Una bandeja de goteo situada debajo de la cinta recoge y recicla el refrigerante restante. La longitud es de 1200 mm, la anchura de 50 mm. El diámetro máximo posible de las piezas de trabajo es de 40 mm. Canaleta inclinada con contenedor de piezas Las piezas ruedan suavemente hacia abajo hasta un recipiente de recogida inundado de refrigerante. En el interior hay una cesta metálica perforada que se utiliza para extraer las piezas acabadas de la cubeta de recogida. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Zona de trabajo: Recogida de piezas de trabajo Llaves de taller de hasta 100 mm Dimensiones máximas hasta 270 mm Schlelfscheibe Aussendurchmesser © 400 mm Innendurchmesser 0ี 203,2 mm Breite max (Form Typ 1) 250 mm Anchura máxima (Forma Tipo 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Potencia del motor (opción: motor de 29 kW con regulación) 11 kW Regelscheibe Aussendurchmesser © 250 mm Tamaño interior ซี 127 mm Altura máxima (Forma Tipo 1) 250 mm Altura máxima (Forma Tipo 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/Min. Neigungswinkel max. +5*1-5° Potencia de salida 3,7 KW Posicionamiento (todas las 3 posiciones U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Alimentación eléctrica Alimentación (+/- 10%) 3 x 400V / 50 Hz o 3X480V / 60 Hz / oder nach Kundenwunsch Alimentación DC 24V Potencia de conexión hasta 25 kVA Temperatura ambiente máxima +15/ +40 Lärmentwicklung 68 dBA Corriente de alimentación (Sperrluft) 1,5 - 6 bar Die Druckluft muss rein und trocken sein laut DIN-ISO 8573-1 (wenn < 6 bar und mit Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Caudal 20 - 30 l/Min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Accionamiento por motorreductor FANUC Posicionamiento con masas de vidrio absolutas (Heidenhain), Auflösung 50 nm, con Sperrluft geschützt. Husillo de rosca con antorcha integrada (husillo motorizado), libre de aceite. Regelspindel mit Direktantrieb (FANUC Motor), +/- 4 mm axial verschiebbar Auflagebock Montiert Abricht-Diamanthalter für Schleif- und Regelscheibe Werkstückauflagebock mit Excenterwelle zum Einstellen der Auflagenhöhe Dispositivo de control de seguridad totalmente acodado para el control de la presión de aire con sensor de presión de gas y sensor de seguridad (Patente: CH 691957), Para la palanca de mando de la válvula de retención (Patente: CH 691957) CNC "FANUC 21i MB" con SPS integrado Maschinensoftware mit vielfältigen Funktionen wie: V-konstant für Schielfschelbe und Regelschelbe Controladores de velocidad de entrada y salida Masskompensationen für Schleif- und Regelscheibe Ajuste de la altura de elevación y de los diámetros de la placa de matrícula Pletina de acero con acabado PIEZZO sin revestimiento Alimentación eléctrica 230V AC 6A sobre transformador Caja de herramientas 1 Manual de instrucciones en alemán 1 Esquema eléctrico y documentación 1 Software-Lader Dokumentation (auf CD) Colores: Gris RAL 9010, Rojo RAL 2002 y Naturgranit (negro)
