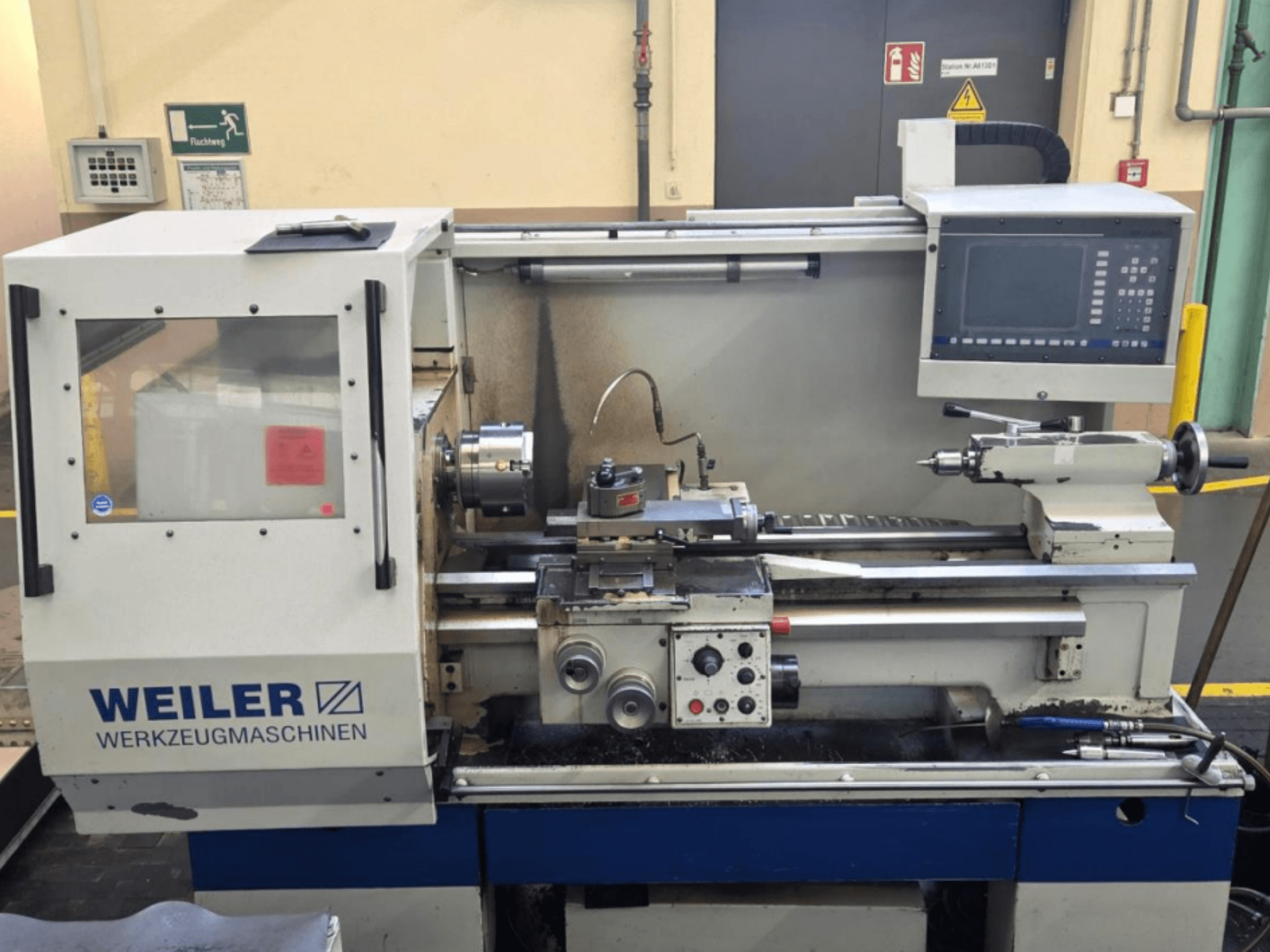

Weiler - E35 DDE-TUR-WEI-1999-00002

• Control: Siemens Sinumerik 810D con software de usuario Weiler D1

• Distancia entre centros: 950 mm

• Longitud de torneado: 950 mm

• Diámetro de giro sobre el bancada: 410 mm

• Diámetro de giro sobre el carro transversal: 200 mm

• Ancho del bancada: 330 mm

• Recorrido del carro transversal: 230 mm

• Recorrido del carro superior: 120 mm

• Diámetro del husillo del contrapunto: 65 mm

• Carrera del vástago del contrapunto: 120 mm

• Conicidad interna del contrapunto: MK 4

• Fuerza de avance (longitudinal/transversal): 8000 N / 5000 N

• Desplazamiento rápido (longitudinal/transversal): 10/5 m/min

• Sección transversal de la herramienta: 25 x 25 mm

• Pantalla: pantalla plana TFT en color de 12,1 pulgadas

• Potencia de accionamiento (ciclo de trabajo del 60/100 %): 11/9 kW

• Dimensiones (L x An x Al): 2300 mm x 1400 mm x 1700 mm

• Peso: 2100 kg

• Rango de velocidad del husillo (1.ª etapa): 1-750 rpm

• Rango de velocidad del husillo (2.ª etapa): 4-3000 rpm

• Par máximo en el husillo: 700 Nm

• Soporte del husillo (DIN 55027): tamaño 6

• Diámetro del husillo (cojinete delantero): 90 mm

• Diámetro interior del husillo: 54 mm

• Conicidad del husillo: MK 6

• Tensión de funcionamiento: 400 V

• Tensión de control: 24 V

• Carga conectada: 14 kW

• Corriente nominal: 26 A

• Frecuencia: 50 Hz

• Fusibles principales: 35 A

• Unidad de refrigeración: 30 l/min a 0,4 bar

• Portaherramientas: Multifix de cambio rápido, tamaño B

• Características: Funciones de aprendizaje; programación de contornos con apoyo gráfico; interfaz V-24; volante electrónico para el seguimiento manual de contornos

Equipamiento adicional

• Accesorios incluidos: 1 portaherramientas de cambio; punto central fijo; tapón de husillo; juego de llaves; manuales; pared de protección contra virutas; protector contra salpicaduras móvil; protector de mandril con control mediante interruptor de fin de carrera

• Equipamiento opcional incluido: contrapunto fijo con mordazas de rodillo (12–150 mm); tope ajustable para husillo hueco; mandril de pinza accionado por palanca para DIN 6343-48 (173E)
