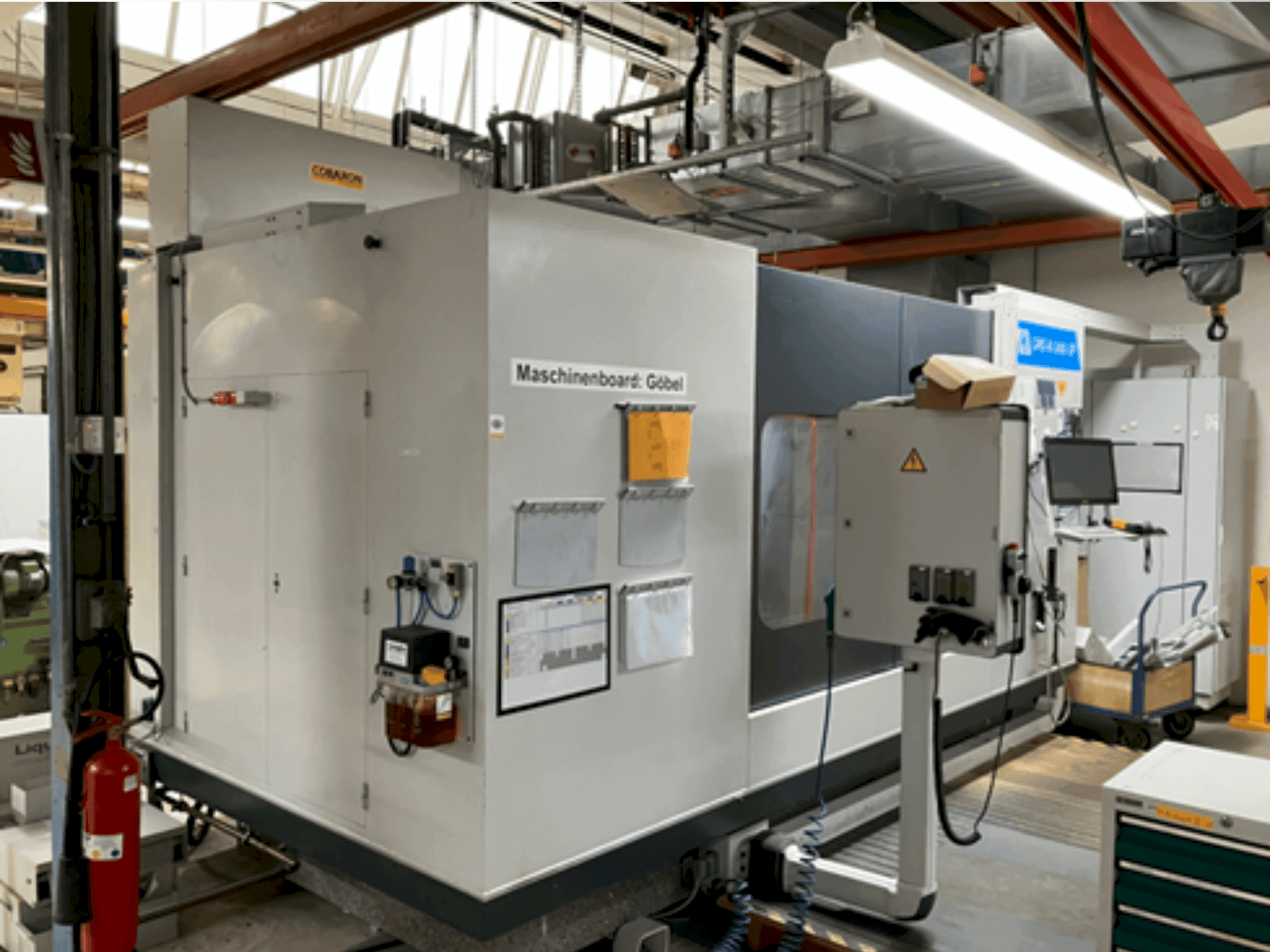

Willi Göbel - GRS-III-2400-SPDE-GRI-WIL-2018-00001

Equipamiento adicional

• Cumplimiento de la normativa alemana y europea, entre otras Directiva 98/37/CE (Directiva de máquinas) / Directiva de baja tensión 73/23/CEE / Ley de seguridad de equipos y productos (GPSG) /Principios de prevención (BGV A1)
• Marcado CE y confirmación escrita de conformidad

Beneficios de la máquina

Ventajas técnicas de la máquina

• Husillo portaherramientas: gama de diámetros: 170 - 220 mm / ancho de la muela: 3 - 5 mm (cuerpo base 20 mm) / diámetro del agujero: 52 mm / peso máximo: 6 kg
• Husillo para piezas pequeñas: rango de velocidad: 200 - 23000 rpm/ potencia: ~30 kw/ par máximo: 20 nm /rango de diámetro: 10 - 400 mm /anchura máxima: 100 mm
• Husillo para piezas grandes: gama de velocidades: 0 - 6000 rpm/ potencia: ~41 kw /par máximo: 800 nm (con un peso máximo de la pieza de 250 kg)/ gama de diámetros: 390 - 700 mm/ anchura máxima: 400 mm
• Unidad de pieza de prueba: rango de velocidad: 0 - 1000 rpm / diámetro máximo de la probeta: 100 mm / anchura máxima de la probeta: 300 mm / altura máxima del perfil: 35 mm
• Estrategias de rectificado: ciclo pendular clásico (avance bilateral) / avance unilateral (elevación en un extremo) / rectificado de contornos con las tres muelas (seleccionable por el usuario) / ciclo de reafilado para superficies planas con avance oscilante
• Sistema óptico : sistema óptico equipado con 33 aumentos, resistente al refrigerante / tres cámaras instaladas en los husillos de rectificado
• Sistema de equilibrado integrado capaz de generar informes sobre el desequilibrio antes y después del equilibrado / sistema ae (p. Ej. , mpm) en el lado de la muela para supervisar el proceso de rectificado.
• Botón de parada de emergencia cerca de la culata / segunda puerta de seguridad sin ventana
• Interfaz ethernet / interfaz usb / interfaz hombre-máquina (hmi) con panel táctil u op15 para la visualización del estado del sistema, la configuración de la máquina y la introducción manual de datos
