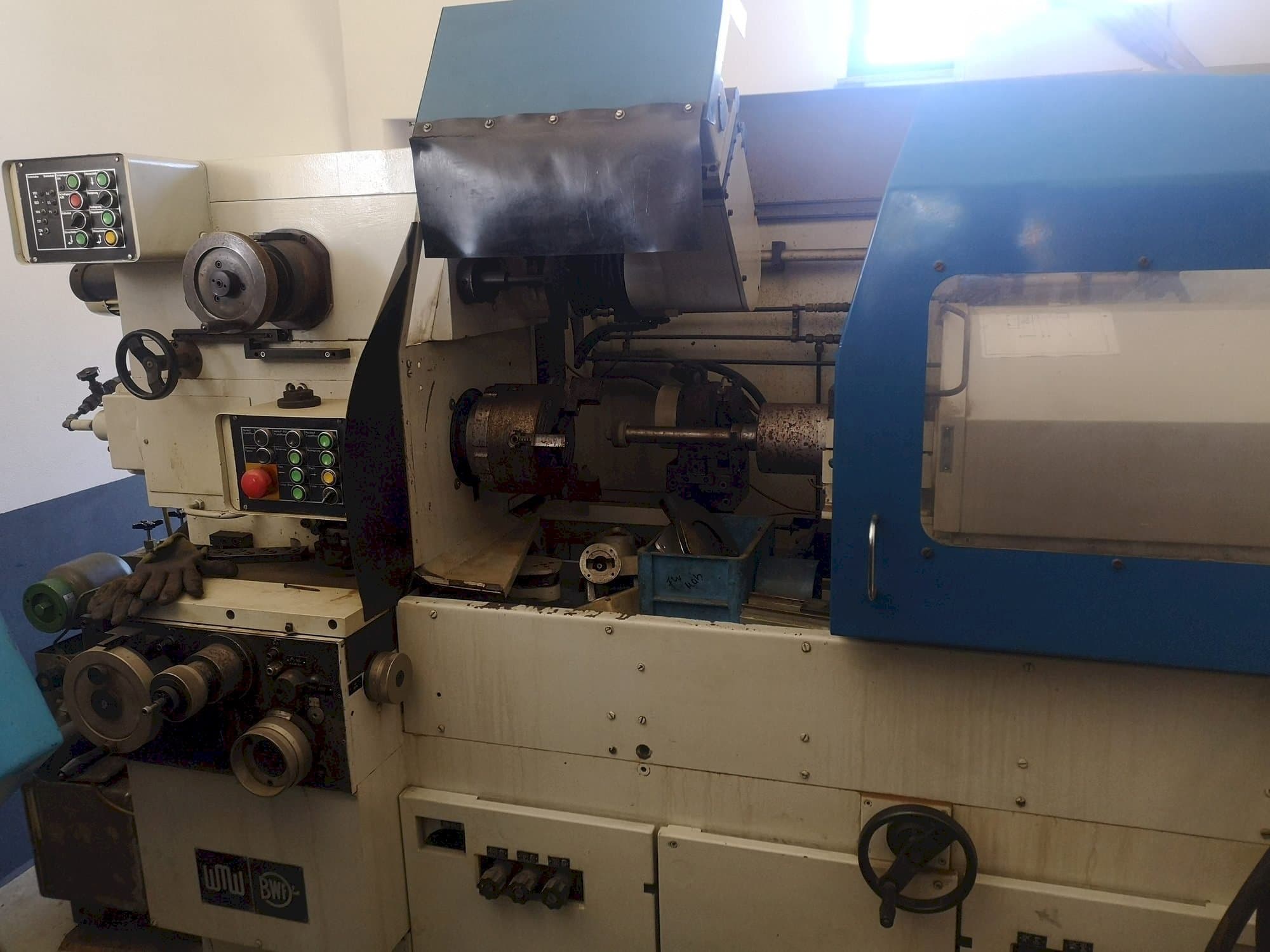

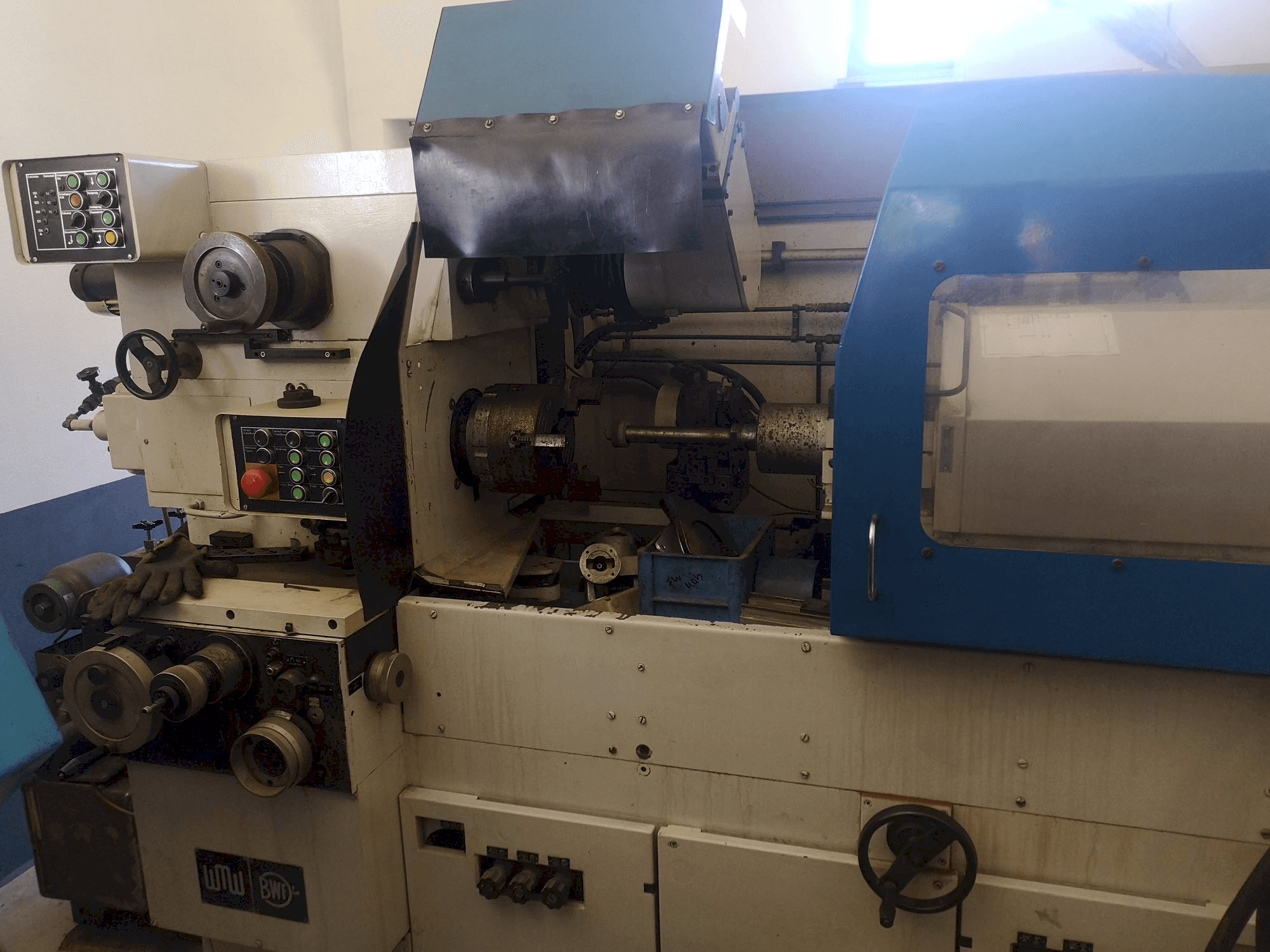

WMW - SI4DE-GRI-WMW-1988-00001

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Carreras dobles/min: 200 min
• Recorrido de ajuste del carro: 168 mm
• Velocidad de avance: 0. 02-16 mm/min
• Potencia total necesaria: aprox. 14. 0 kw
• El eje de la pieza gira 30°.
• Cilindrada 170mm, velocidad 40 - 1000 rpm
• Ø de circulación con protección = 315 mm sin protección = 450 mm
• Imán permanente de sujeción de piezas Ø 200 mm
• Funcionamiento del dispositivo de apósito a través del panel de control

Ventajas técnicas de la máquina

• Diámetro de rotación: 315 / 450 mm
• Profundidad de rectificado: 200 mm
• Rectificado cónico hasta 60 grados
• Diámetro de rectificado - interior: mín. /máx. 5 / 200 mm
• Recorrido de la mesa: 5 -560 mm
• Avance rápido eje z: mesa 12 m/min
• Recorrido de entrada: mesa hasta 0. 8 mm sin escalonamientos
• Dimensiones de la muela: Ø 80 x ancho 80 mm
• Recorrido oscilante de la mesa 5 - 185 mm
• Velocidad de oscilación: 0. 5 - 6 m/min
