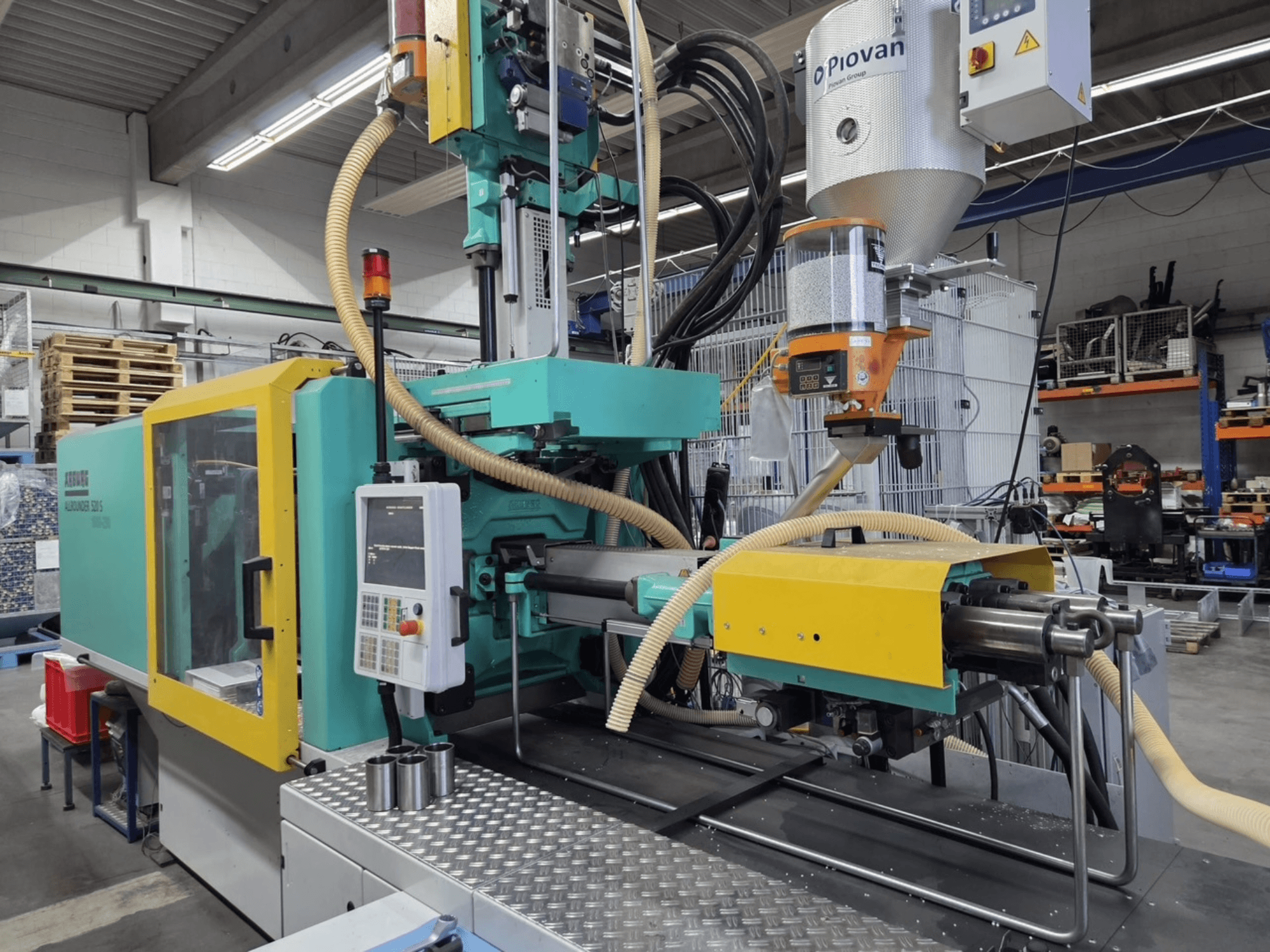

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Unidades de inyección y plastificación

  • 1ª unidad de inyección:

    • Cilindro termoplástico completo, 30 mm, muy resistente al desgaste

    • Fuerza de contacto de la boquilla controlada, programable

    • aXw Control ScrewPilot

  • 2ª unidad de inyección:

    • 2ª unidad de inyección 290, vertical

    • Cilindro completo de termoplástico, 30 mm, muy resistente al desgaste

    • Boquilla abierta 30 mm con punta de boquilla; punta de boquilla prolongada +20 mm; radio 15

    • Banda calefactora para boquilla abierta

    • Fuerza de contacto de la boquilla controlada, programable

    • aXw Control ScrewPilot

  • Acoplamiento de tornillo sin fin estándar; geometría de acoplamiento: doble cara

  • Procesamiento multicomponente; configuración de la línea de separación en canales cortos para la 2ª unidad de inyección

  • Cierre de inyección con molde ("flying injection")

• Accionamiento, sistema hidráulico y refrigeración

  • Unidad de accionamiento con motor de 30 kW

  • Caudal de carga de 65 l/min

  • Módulo acumulador de presión, volumen de almacenamiento de 64 l (máx. 230 bar); accionamiento del acumulador

  • Refrigeración y filtración continuas del aceite; mayor capacidad de refrigeración

  • Circuitos de refrigeración de la máquina controlados

• Sistema de sujeción, expulsor y tiranoyos

  • Juego de placas de sujeción; Ø central 125 mm

  • Altura mínima de instalación 450 mm (extendida)

  • Presión del expulsor controlada P/Q (requiere T2); cruz del expulsor

  • Tiranoyos:

    • Tiranoyos 1 movimiento simultáneo (control P/Q, programable)

    • Tiranoyos 2 movimiento simultáneo (controlado por P/Q, programable)

    • Tiranoyos 3 movimiento simultáneo (controlado por P/Q, programable)

    • Control neumático de extracción del núcleo 4 incl. reductor de presión

    • Control eléctrico de extracción de testigo 1 (requiere VE 436/00)

• Conexiones neumáticas/hidráulicas de la herramienta

  • Conexión eléctrica neumática NVD 1 (en la herramienta)

  • Conexión eléctrica neumática NVD 2 (en la herramienta)

  • Conexión eléctrica e hidráulica NVD 3 (en herramienta)

  • Conexión eléctrica e hidráulica NVD 4 (en la herramienta)

  • Dispositivo de soplado 1 con reductor de presión; conexión para dispositivo de soplado 2

• Circuitos de agua de refrigeración y molde

  • Válvula de cierre para agua de refrigeración (entrada); válvula de cierre para agua de refrigeración (entrada 2)

  • Filtro de agua de refrigeración 100 µm (entrada)

  • 3 circuitos de agua de refrigeración a placa de molde fija; 3 circuitos de agua de refrigeración a placa de molde móvil

  • Equipamiento básico para el 2º distribuidor de agua de refrigeración (manual) con 7 circuitos de refrigeración libres

• Control y electricidad

  • Control directo Selogica; nivel tecnológico

  • Protección por fusible para circuitos de calefacción (1-6 con 16 A)

  • 15 circuitos eléctricos de calefacción para el calentamiento del molde

  • Función Boost para circuitos de calefacción (canal caliente)

  • Protección superior abierta, elevada hasta el espacio de seguridad

  • Indicador de fallos con luz intermitente

  • Autorización del operario con tarjeta chip (EUROMAP 65)

• Interfaces y conectividad

  • Interfaz para cinta transportadora (base de la máquina)

  • Preparada para robot de seis ejes con interfaz SELOGICA

  • Interfaz para robot (EUROMAP 67), 50 polos

  • Interfaz de parada de emergencia (24 polos, 2 canales)

  • Equipamiento básico para control eléctrico de ejes

  • Interfaz de ordenador central OPC-UA

  • Interfaz de unidad de control de temperatura (20 mA); cable de control de temperatura HB-THERM

  • Interfaz de impresora serie USB; interfaz de teclado USB externo

  • Interfaz CompactFlash para almacenamiento de datos

  • Interfaz para unidad de mezcla de color (1ª y 2ª unidad de inyección)

  • Regleta de enchufes 1 CEE + 1 Schuko (adicional)

  • Regleta de enchufes 3 CEE + 3 Schuko (suministro separado)

  • Interfaz para puerta protectora (EUROMAP 73); conector para enclavamiento de puerta protectora (EM73)

• Paquetes de equipamiento

  • Control de la temperatura de la herramienta

  • Control de ejes

  • Movimientos de la herramienta

  • Puesta en marcha y parada

Equipamiento adicional

• No hay accesorios externos incluidos explícitamente en la lista.

• Preparación de la máquina/interfaces disponibles para equipos externos:

  • Robot de seis ejes (SELOGICA prep, EUROMAP 67)

  • Interfaz de la cinta transportadora

  • Interfaz del atemperador (20 mA)

  • Interfaz de la unidad de mezcla de colores (incl. 2ª unidad de inyección)

  • Interfaz de la puerta protectora (EUROMAP 73)
