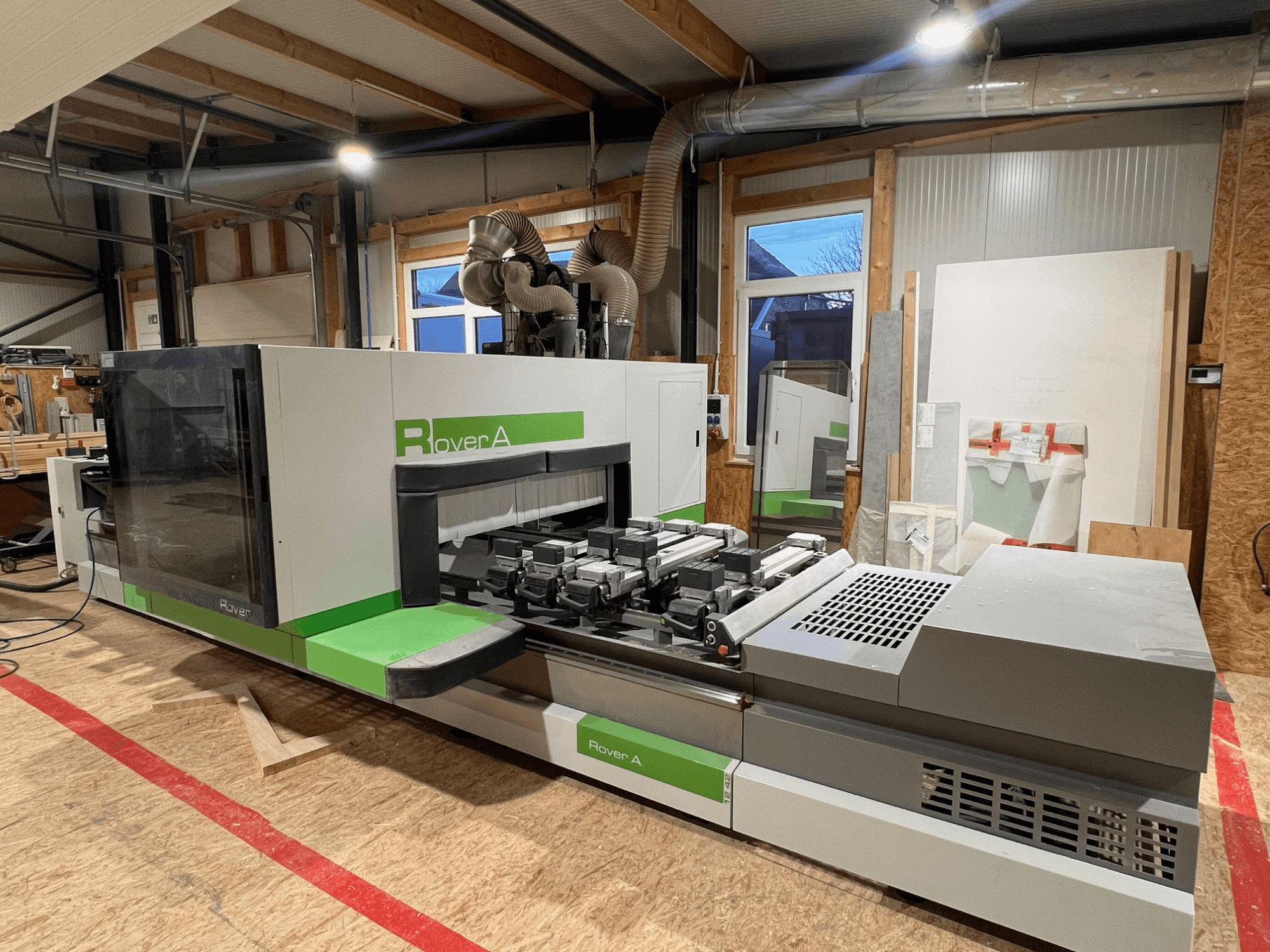

BIESSE - Rover A 1242DE-CNC-BIE-2021-00001

• Rango de trabajo

  • Y (5 ejes): 1270 mm

  • Y (4 ejes): 1260 mm

  • Z (con módulos de vacío H=74 mm): 230 mm

  • Z (con módulos de vacío H=29 mm): 275 mm

• Ejes y accionamientos

  • X & Y: Accionamiento por cremallera; clase de precisión 6

  • Z: husillo de bolas con tuerca precargada; clase de precisión ISO C7

  • Motores: Motores sin escobillas con accionamientos digitales mediante sistema Mechatrolink

• Sistema de control y hardware de PC

  • Control: BH660 (basado en PC) con tecnología WRT (Windows Real Time)

  • CPU: Intel Core i5 o superior

  • RAM: 16 GB

  • Almacenamiento: 256 GB SSD o superior

  • Monitor: pantalla LCD en color de 21,5 pulgadas

  • Sistema operativo: Windows con extensión de gestión de procesos en tiempo real

  • Conectividad: Tarjeta Ethernet; puertos USB

• Eléctrica y neumática

  • Alimentación eléctrica 380 / 400 / 415 V - 50/60 Hz

  • Tensión de control: 24 V CC (alimentación estabilizada)

  • Refrigeración del armario: Sistema de aire acondicionado para funcionamiento hasta 40°C (104°F)

  • SAI (sistema de alimentación ininterrumpida): Autonomía de 7-10 minutos para la protección de datos

• Soporte de piezas (sistema ATS)

  • Soportes de piezas de trabajo: 8 soportes de aluminio ATS sobre guías lineales

  • Portamódulos: 24 portamódulos (132 × 132 × H41,5 mm) con sujeción neumática

  • Asistente de posicionamiento (SA): Posicionamiento manual con indicadores LED; precisión de ±1,5 mm

  • Zonas de vacío: 2 zonas de trabajo independientes en X; 2 zonas de sujeción independientes en X

• Software y licencias

  • Software principal: NC-HOPS 7 MacroCAM

• Seguridad y mantenimiento

  • Sistema de seguridad: Sistema de parachoques (delantero y trasero) para la detención inmediata en caso de colisión

  • Protección: Placa frontal de policarbonato transparente y cubierta insonorizante

  • Lubricación: Sistema de lubricación automática para guías lineales y cremallera/piñón

Equipamiento adicional

• Bombas de vacío (compatibles/opcionales): Hasta dos unidades de 90/100 m³/h o 250 m³/h cada una
