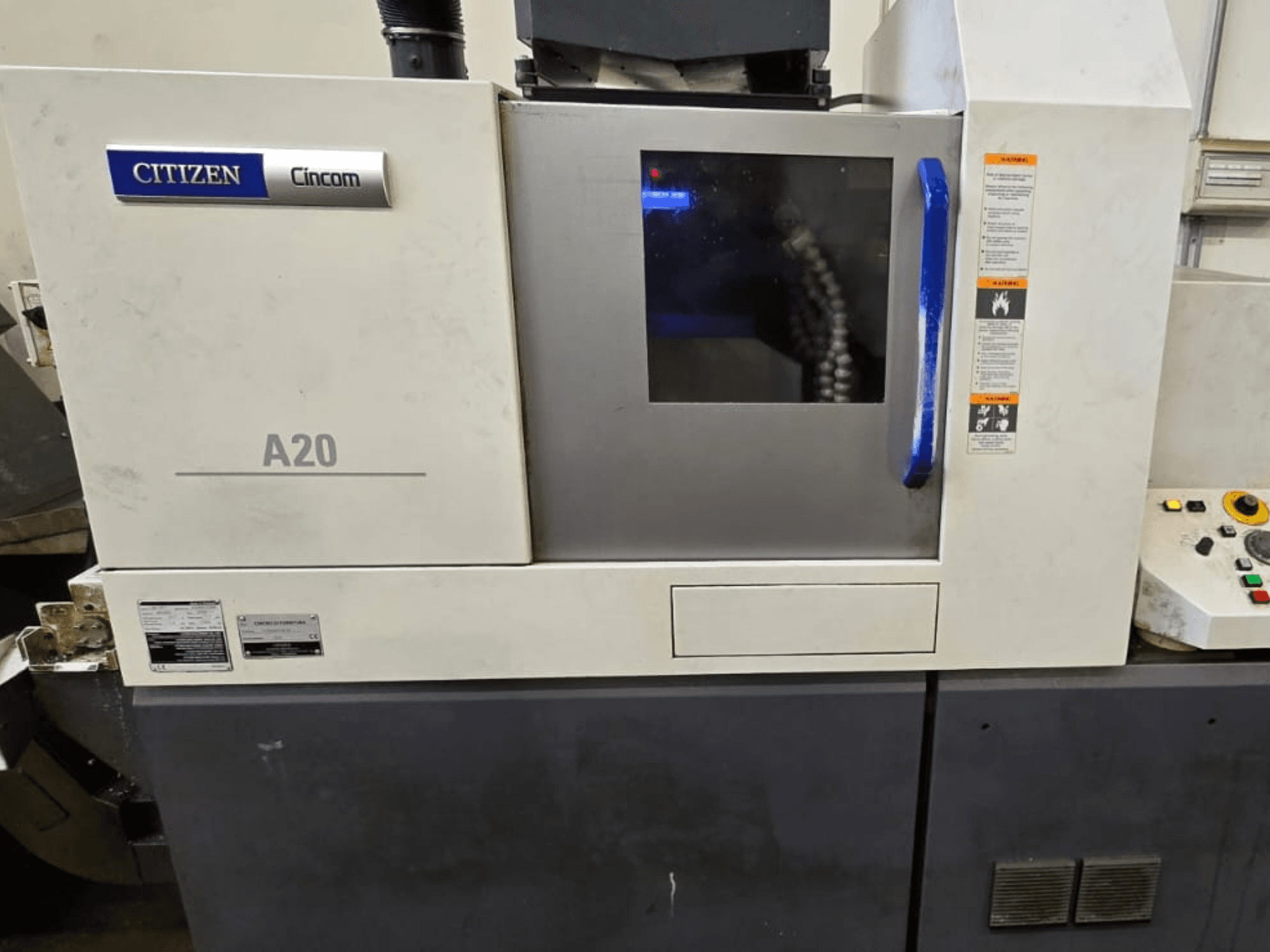

Citizen - A20IT-TUR-CIT-2018-00001

• Estado: En funcionamiento, se puede ver en acción

• Horas de funcionamiento del husillo: aprox. 7.000 h

• Ejes/configuración:

  • Total de ejes: 6 (5 lineales: X1, Y1, Z1, X2, Z2 + eje C)

  • Eje C: en el husillo principal y el contrahusillo, resolución de 0,001°, índice de 90° en 0,27 s

• Capacidad de trabajo:

  • Diámetro máximo de la barra: 20 mm de serie; con la opción de gran diámetro instalada: 25,4 mm (1")

  • Longitud máxima de mecanizado por sujeción: 200 mm con casquillo guía sincronizado

  • Salida máxima del contrahusillo: 80 mm

• Husillo principal:

  • Velocidad máxima: 10 000 rpm (limitada a 8 000 rpm con un diámetro interior de 25,4 mm mediante parámetro)

  • Potencia del motor: 2,2 / 3,7 kW

  • Diámetro máximo de taladrado: Ø12 mm

  • Rosca máxima: M8

• Contrahusillo:

  • Velocidad máxima: 8.000 rpm

  • Potencia del motor: 1,1 / 1,5 kW

  • Eje C: Sí, resolución 0,001°

• Sistema de herramientas:

  • Número total de posiciones de herramienta: 22 + α

  • Herramientas motorizadas: Sí

  • Herramientas accionadas: 4

  • Potencia del motor de las herramientas accionadas: 0,75 kW

  • Velocidad máxima de las herramientas motorizadas: 8.000 rpm

• Disposición de las herramientas:

  • Portaherramientas múltiple: 5 herramientas de torneado, 16 x 16 mm

  • Herramientas accionadas transversales: 4 x ER16

  • Posiciones de herramientas delanteras: 4 herramientas accionadas fijas + 2 posiciones dobles ER11

  • Posiciones de herramientas traseras: 3 herramientas fijas + 1 herramienta accionada ER11 en el contrahusillo

  • Diámetro de la herramienta de mandrinado: Ø25,4 mm en 3 posiciones

• Recorridos:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Avance/precisión:

  • Desplazamiento rápido: 30 m/min (X/Y/Z)

  • Resolución lineal: 0,0001 mm

  • Resolución rotativa: 0,001°

• Fluidos:

  • Capacidad del depósito de aceite: 180 L

• Datos de instalación:

  • Alimentación eléctrica: 200 V ±10 %, 50/60 Hz

  • Potencia necesaria: aprox. 13 kVA (15 kVA con refrigerante a alta presión)

  • Suministro de aire: 0,5 MPa, 100 NL/min

• Opciones instaladas:

  • Opción de gran diámetro interior S393 con diámetro interior del husillo de 25,4 mm (1")

Equipamiento adicional

• Alimentador de barras: LNS EXPR S3 320 Z, capacidad de 3 m, hasta Ø25 mm

• Sistema de refrigeración a alta presión: Citizen 1,5 MPa, 15 L/min, filtro de 50 μm

• Transportador de virutas: tipo articulado, descarga trasera

• Descarga de piezas largas

• Unidad de extracción (niebla/humos)
