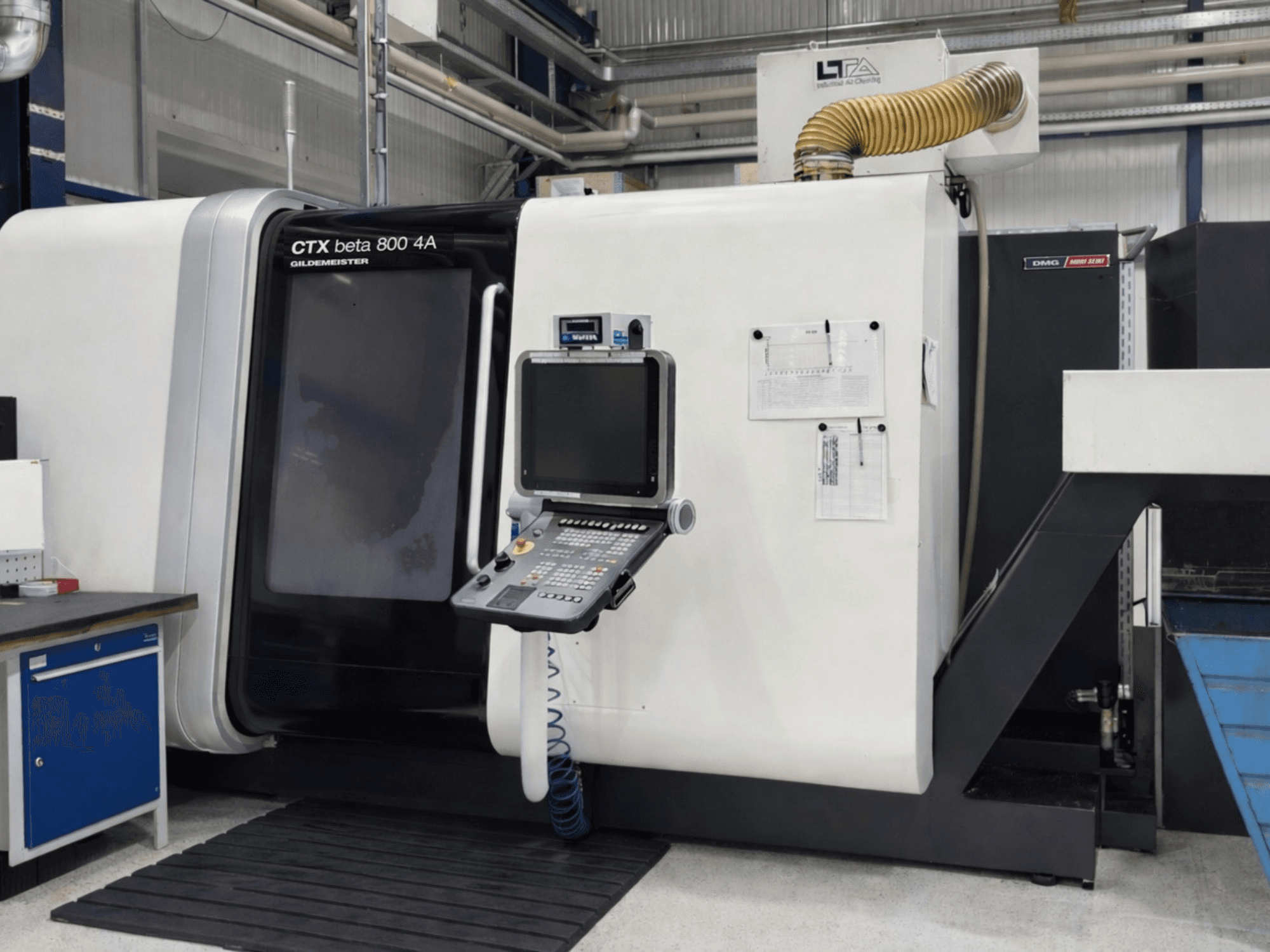

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Control: Siemens 840D Solutionline con ERGOline Control y ShopTurn 3G

- Diámetro máximo de torneado: 340 mm

- Longitud máxima de torneado: 735 mm

- Husillo principal (HS): motor de husillo integrado ISM 102, 40/48 kW (100/40 % ED), 0-4000 rpm, 570/680 Nm

- Contrahusillo (GS): motor de husillo integrado ISM 76, 25/32 kW (100/40 % de servicio continuo), 0-5000 rpm

- Diámetro interior del tubo de tracción: 104 mm

- Torretas portaherramientas: 2 torretas en estrella Sauter de 12 posiciones (VDI 40 con interfaz Trifix, DIN 69880-40)

- Accionamiento de herramientas: 2 accionamientos directos, 40-10 000 rpm, 14,2 kW, 34 Nm

- Configuración de ejes: 4 ejes de movimiento principales (X1, Z1, X2, Z2), 2 ejes C con freno hidráulico del husillo (HS + GS), eje Y para el carro 1 y el carro 2 (recorrido de 40 mm), eje de recorrido transversal X3 controlado por NC para el carro del contrahusillo (180 mm)

- Carro del contrahusillo: incluye carrera transversal X3 controlada por NC (180 mm) con escala lineal y contrapunto integrado

- Contrapunto: carrera automática del vástago de 300 mm, fuerza del contrapunto de 1,5 a 6,3 kN, centro giratorio MT5

- Sistemas de medición: sistemas de medición directa (escalas de vidrio) en los ejes X1, X2 y X3

- Sistema de refrigeración: Depósito de 980 litros con filtro de banda, enfriador, opciones de presión de 8/20/80 bar y ampliación para la torreta 2

- Equipamiento adicional: transportador de virutas, cubierta deslizante eléctrica automática, sistema de medición de piezas en proceso (Renishaw), sistema de control de colisiones Brankamp CMS, separador mecánico de neblina de aceite (1.100 m³/h)
