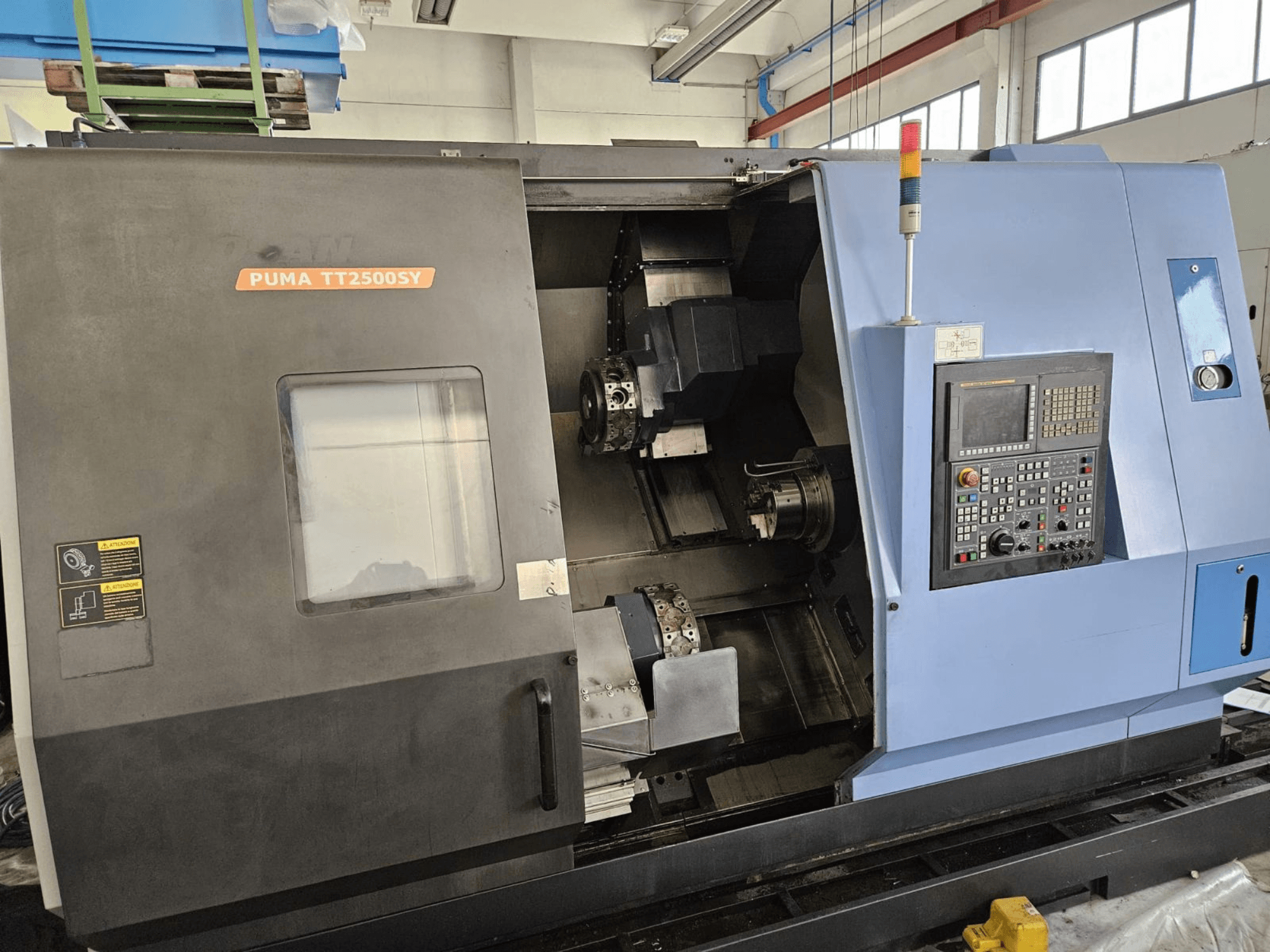

DOOSAN - PUMA TT2500SYIT-TUR-DOO-2008-00004

• Número de ejes: 8 (X1, X2, Z1, Z2, Y, B, C1, C2)

• Recorrido sobre la bancada: 800 mm

• Diámetro de giro sobre el carro: 620 mm

• Diámetro máximo de torneado: torreta superior 390 mm; torreta inferior 300 mm

• Diámetro de torneado recomendado: 255 mm

• Longitud máxima de torneado: 350 mm

• Potencia del motor del husillo principal/izquierdo (30 min / cont.): 26 / 22 kW

• Punta del husillo principal/izquierdo: ASA A2-8

• Velocidad máxima del husillo derecho/secundario: 3500 rpm

• Potencia del motor del husillo derecho/secundario (30 min / cont.): 26 / 22 kW

• Punta del husillo derecho/secundario: ASA A2-8

• Indexación del eje C (C1 y C2): 360° en incrementos de 0,001°

• Recorrido de la torreta superior (X1/Z1/Y): 255 / 800 / 120 mm (±60 mm en Y)

• Recorrido de la torreta inferior (X2/Z2): 190 / 900 mm

• Recorrido del eje B del subhusillo: 810 mm

• Desplazamiento rápido (X1/X2): 20 m/min

• Desplazamiento rápido (Z1/Z2/B): 24 m/min

• Desplazamiento rápido (Y): 7,5 m/min

• Estaciones de la torreta: 24 en total (12 superiores + 12 inferiores)

• Tipo de utillaje/interfaz: BMT65P

• Tiempo de indexación: 0,2 s

• Velocidad del husillo rotativo de herramientas: 4000 rpm

• Potencia del motor de la herramienta rotativa (15 min / cont.): 5,5 / 1,5 kW

• Potencia eléctrica de la máquina: 95,77 kVA

Equipamiento adicional

• Transportador de virutas

• Diversos portaherramientas estáticos

• Portaherramientas rotativos motorizados

• Mandriles en ambos husillos
