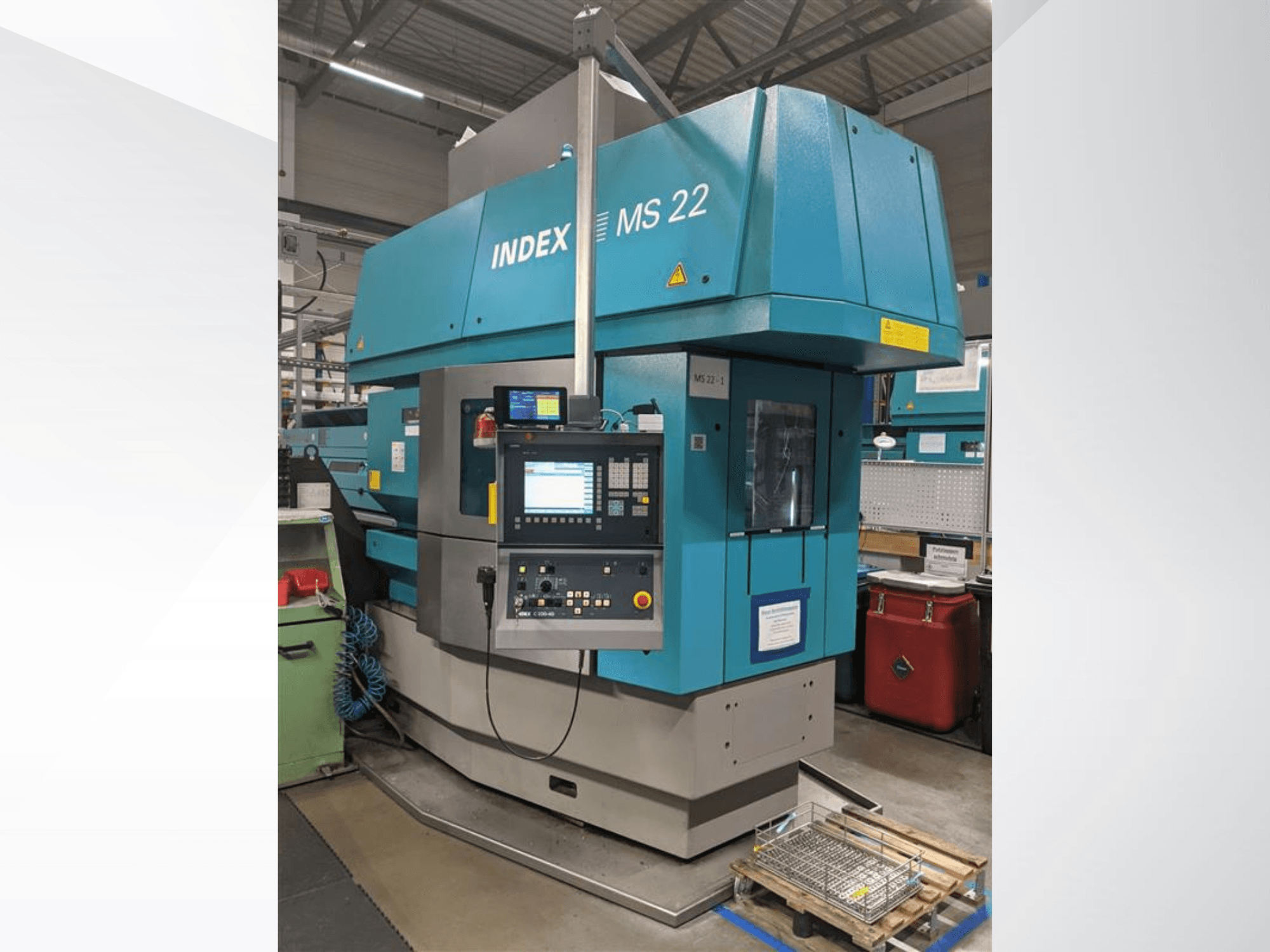

Index - MS 22DE-TUR-IND-2011-00001

- Tensión nominal: 400 V

- Corriente nominal (In): 99 A

- Corriente de cortocircuito (Icu): 50 kA

- Corriente máxima (I2): 3,6 kA

- Fusible de respaldo máximo: 100 A

- Potencia nominal: 64 kW

- Carga conectada: 67 kVA

- Frecuencia: 50 Hz

- Tensión de control: 24 VCC

- Horas de funcionamiento: 124 075 h

- Horas de funcionamiento hidráulico: 61 189 h

- Tiempo de funcionamiento: 37 971 h

- Tiempo de producción: 27 865 h

- Sistema de control: Siemens Sinumerik 840D Powerline (índice C200-4D) con doble NCU

- Sistema de carga de barras: cargador plano IEMCA / SIR MS22 P, tipo 33 (año de fabricación: 2011; presión: 6 bar; masa: 100 kg; tensión: 400 V / 50 Hz; corriente: 7 A)

- Alimentadores de material: 1 juego de Ø12 con tubos reductores, 1 juego de Ø18 con tubos reductores, 1 juego de Ø24

- Cabezales de sujeción: Ø9, Ø10, Ø12 – Ø18, Ø20 – Ø22

- Sistema de refrigeración/filtrado Knoll (año de fabricación: 2011): 1 bomba de alta presión (80 bar, 24 l/min), 1 bomba de alta presión (40 bar, 55 l/min), 1 bomba de baja presión (300 l/min a 4 bar)

- Conexiones de accionamiento de herramientas: 2 conexiones eléctricas en la NCU 1, 3 conexiones eléctricas en la NCU 2

- Accesorios de herramientas: 1 dispositivo de torneado poligonal, 3 portaherramientas motorizados ER11 (i = 1:2, velocidad máxima 12 000 rpm), 1 portaherramientas motorizado VDI25 (i = 1:1, velocidad máxima 6 000 rpm)

- Unidad de mecanizado posterior: en el carro 6.3 (con 2 portaherramientas motorizados, 1 portaherramientas fijo, i = 1:2, velocidad máxima 12 000 rpm)

- Equipamiento opcional: sistema de extinción de incendios, sistema de extracción y filtración de niebla de refrigerante (SH 2000-PEV-T/TR, diseño de dos etapas), sistema integrado de monitorización de procesos ARTIS
