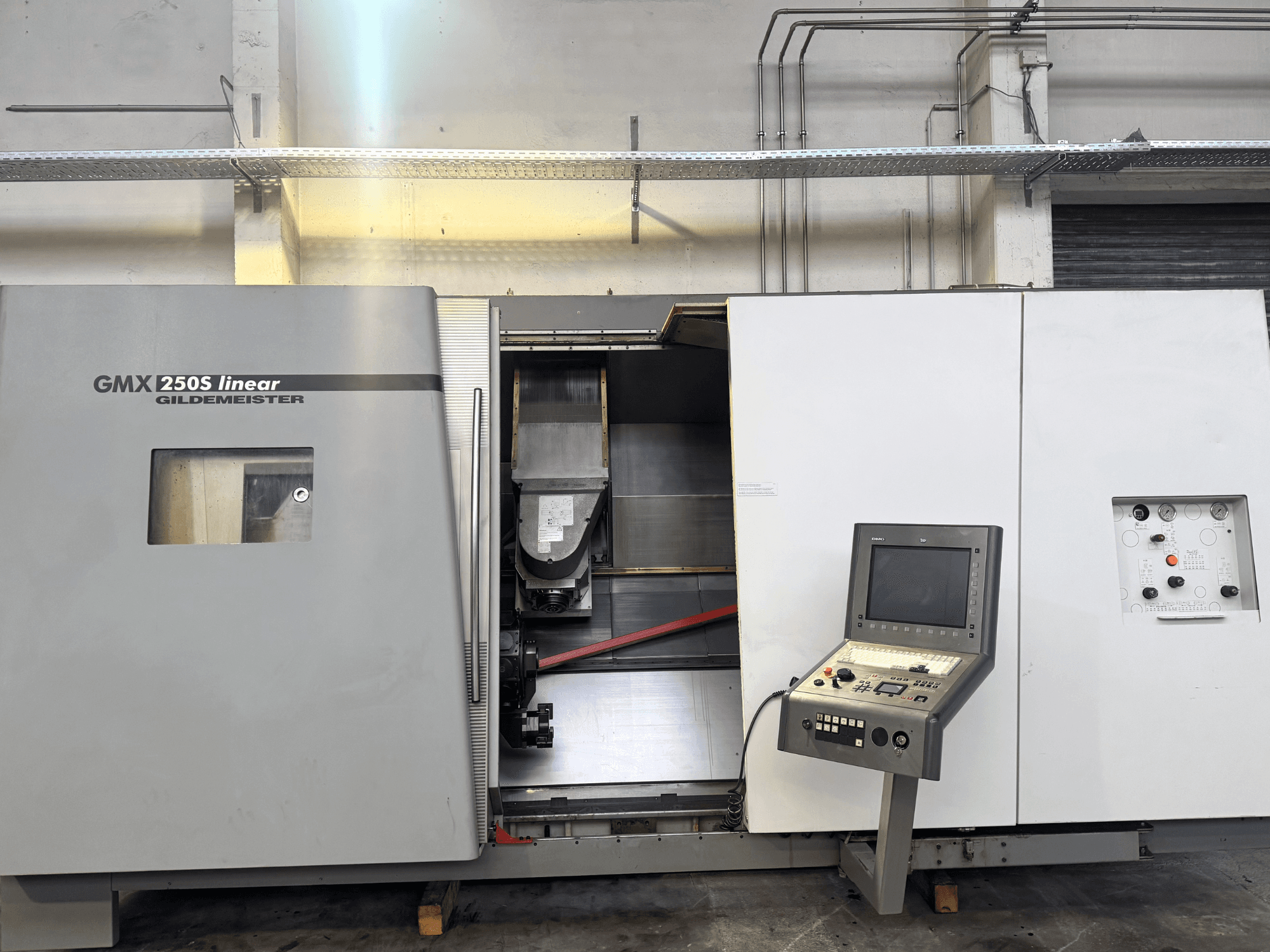

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Tipo de guía: Guías de rodillos

- Husillo principal:

- Potencia de accionamiento (100 % de tiempo de funcionamiento): 21 kW

- Potencia de accionamiento (40 % de tiempo de servicio): 28 kW

- Rango de velocidad del husillo (100 % de tiempo de funcionamiento): 5000 rpm

- Rango de velocidad del husillo (40 % de tiempo de servicio): 5000 rpm

- Velocidad base: 850 rpm

- Par máximo (40/100 % de servicio continuo): 240 / 320 Nm

- Tipo de accionamiento: CA/1, motor de husillo integrado 76

- Velocidad del eje C: 5000 rpm

- Par del eje C: 320 Nm

- Resolución del eje C: 0,001 grados

- Diámetro del mandril: 200 - 315 mm

- Capacidad máxima de barra: 65 mm

- Brida del husillo: brida plana 170 h5

- Diámetro del orificio del husillo: 80 mm

- Diámetro del orificio del cilindro de sujeción: 67 mm

- Diámetro del cojinete delantero: 120 mm

- Husillo portaherramientas / husillo de fresado:

- Portaherramientas: HSK63-A

- Velocidad máxima del husillo: 12 000 rpm

- Potencia de accionamiento (100 % / 40 % ED): 13,2 / 22 kW

- Par (100 % / 40 % de tiempo de servicio): 60 / 100 Nm

- Husillo 2 (contrahusillo - opcional):

- Potencia de accionamiento (100 % / 40 % de tiempo de funcionamiento): 21 / 28 kW

- Velocidad máxima: 5000 rpm

- Diámetro del mandril: 315 mm

- Capacidad máxima de barra: 65 mm

- Ámbito de trabajo / Diámetro de torneado:

- Diámetro de giro máx.: 640 mm

- Diámetro máximo de torneado: 520 mm

- Diámetro máximo de torneado sobre el husillo de contra-torno: 400 mm

- Diámetro máximo de torneado sobre el contrahusillo y la torreta: 250 mm

- Diámetro máximo de torneado por encima del contrapunto: 400 mm

- Distancia entre husillos: 1500 mm

- Longitud de torneado (corta/larga): 1175 mm

- Peso máximo de la pieza en el mandril (peso de la brida): 150 (100) kg

- Centro de gravedad de la pieza desde la brida del husillo, máx.: 200 mm

- Peso máximo de la pieza en las partes del eje con contrapunto: 800 kg

- Recorrido del carro:

- Carro 1 (superior): X1 = 550 mm, Y1 = 180 mm, Z1 (corto/largo) = 1185 mm, B1 = 240 grados

- Carro 2 (opcional): X2 = 180 mm, Z2 (corto/largo) = 1050 mm

- Carro 3 (contrahusillo): Z3 (corto/largo) = 1150 mm

- Eje B:

- Velocidad máxima de giro: 30 rpm

- Par del eje B (S6-40 %/máx.): 2860 / 5720 Nm

- Resolución del eje B: 0,001 grados

- Sujeción hidráulica (a 30 bar): 2000 Nm

- Almacén de herramientas:

- Número de compartimentos para herramientas: 36

- Peso máximo de la herramienta: 8 kg

- Longitud máxima de la herramienta: 400 / Ø80 mm

- Longitud máxima de la herramienta con espacio libre: 250 / Ø125 mm

- Diámetro estándar de la herramienta: Ø80 mm

- Longitud máxima de la herramienta sin espacio libre: 230 / Ø80 mm

- Dimensión f estándar de la herramienta de torneado: 40 mm

- Dimensión «f» de la herramienta de torneado con espacio libre máx.: 62,5 mm

- Momento de basculación estándar máximo de la herramienta: 60 (100) kg/cm

- Recorrido de elevación: 85 mm

- Torreta 2 (opcional):

- Herramientas motorizadas equipadas: Sí

- Número de posiciones de herramienta: 12

- Diámetro del eje según DIN 69880: 40 mm

- Número de herramientas motorizadas: 12

- Potencia de accionamiento (máx. 100 % ED): 10,7 kW

- Par (máx. 100 % ED): 32 Nm

- Rango de velocidad: 4000 rpm

- Tiempo de indexación (30/180 grados): 0,34 / 0,64 s

- Carga máxima de la herramienta: 100 kg

- Desequilibrio admisible debido a la carga de la herramienta: 63 Nm

- Accionamientos de avance y desplazamiento rápido (carros 1, 2, 3):

- Desplazamiento rápido X/Ys/Z (carro 1): 40 / 24 / 70 m/min

- Fuerza de avance X/Ys/Z (carro 1, S6-40 %): 7 / 11 / 7,5 kN

- Resolución de desplazamiento X/Ys/Z (carro 1): 0,001 mm

- Husillo de bolas X (carro 1): Ø32 x 20 mm

- Husillo de bolas Ys (carro 1): Ø40 x 15 mm

- Motor lineal del eje Z1: 1FN3600-4WB00

- Desplazamiento rápido X/Z (carro 2): 24 / 36 m/min

- Fuerza de avance X/Z (carro 2, S6-40 %): 9 / 11 kN

- Desplazamiento rápido en Z (carro 3): 36 m/min

- Fuerza de avance en el eje Z (corredera 3, S6-40 %): 13 kN

- Refrigerante y transportador de virutas:

- Capacidad de refrigerante: 370 l

- Potencia de accionamiento: 0,25 kW

- Bomba de refrigerante (bomba sumergible): 202 l/min

- Capacidad de transporte: 100 kg/h

- Sistema hidráulico:

- Capacidad: 40 l

- Potencia de la bomba 1/2: 5,5 kW

- Presión de la bomba 1/2: 100 bar

- Caudal de la bomba 1/2: 38 l/min

- Neumática:

- Presión: 6 bar

- Consumo de aire: 40 m³/h

- Unidad de refrigeración:

- Capacidad del líquido refrigerante: 15 l

- Potencia frigorífica: 4,5 kW

- Caudal: 15 l/min

- Presión de impulsión: 6 bar

- Número de circuitos de refrigeración: 1

- Opción de equipo de refrigeración:

- Capacidad del depósito: 500 (1000) l

- Potencia total (estándar/opcional): 1,1 (5,1/12,6) kW

- Presión de la bomba 1/2/3: 8 / (20/80) bar

- Caudal de la bomba 1/2/3: 20 / (40/11) l/min

- Finura del filtro: 40 µm

- Potencia de refrigeración para la opción de 80 bar: 4,9 kW

- Precisión según VDI/DGQ 3441 (a T = 20 ± 2 °C):

- Tolerancia de posición P en X1/Y1/Z1: 10 / 10 / 16 µm

- Tolerancia de posición B: 10 mGrad

- Tolerancia de posición X2/Z2: 10 / 16 µm

- Tolerancia de posición Z3: 16 µm

- Dispersión media Ps en X1/Y1/Z1: 3 / 3 / 4 µm

- Dispersión media Ps en B: 3 mGrad

- Dispersión media Ps en X2/Z2: 3 / 4 µm

- Dispersión media Ps en Z3: 4 µm

- Especificaciones eléctricas:

- Carga conectada: 75 kVA

- Tensión de funcionamiento: 400 V

- Frecuencia: 50 Hz

- Protección por fusible (de acción lenta): 125 A (VDE 0100)

- Tensión de control (CA/CC): 230 V / 24 V

- Dimensiones y peso:

- Dimensiones de instalación (L x An x Al): 7800 x 4100 x 3040 mm

- Dimensiones de transporte (L x An x Al): 5000 x 3000 x 2800 mm

- Peso de la máquina, incluido el armario de control: 15 000 kg

- Horas de funcionamiento:

- Horas con el control encendido: 35 398 h

- Horas de funcionamiento del husillo y del sistema automático: 14 802 h

• Unidad de control: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4.º eje con contrapunto (característica especial)

• Almacén de herramientas con 22 posiciones (opcional)

Equipamiento adicional

• Bandeja de virutas

• Transportador de virutas

• Sistema de refrigeración
