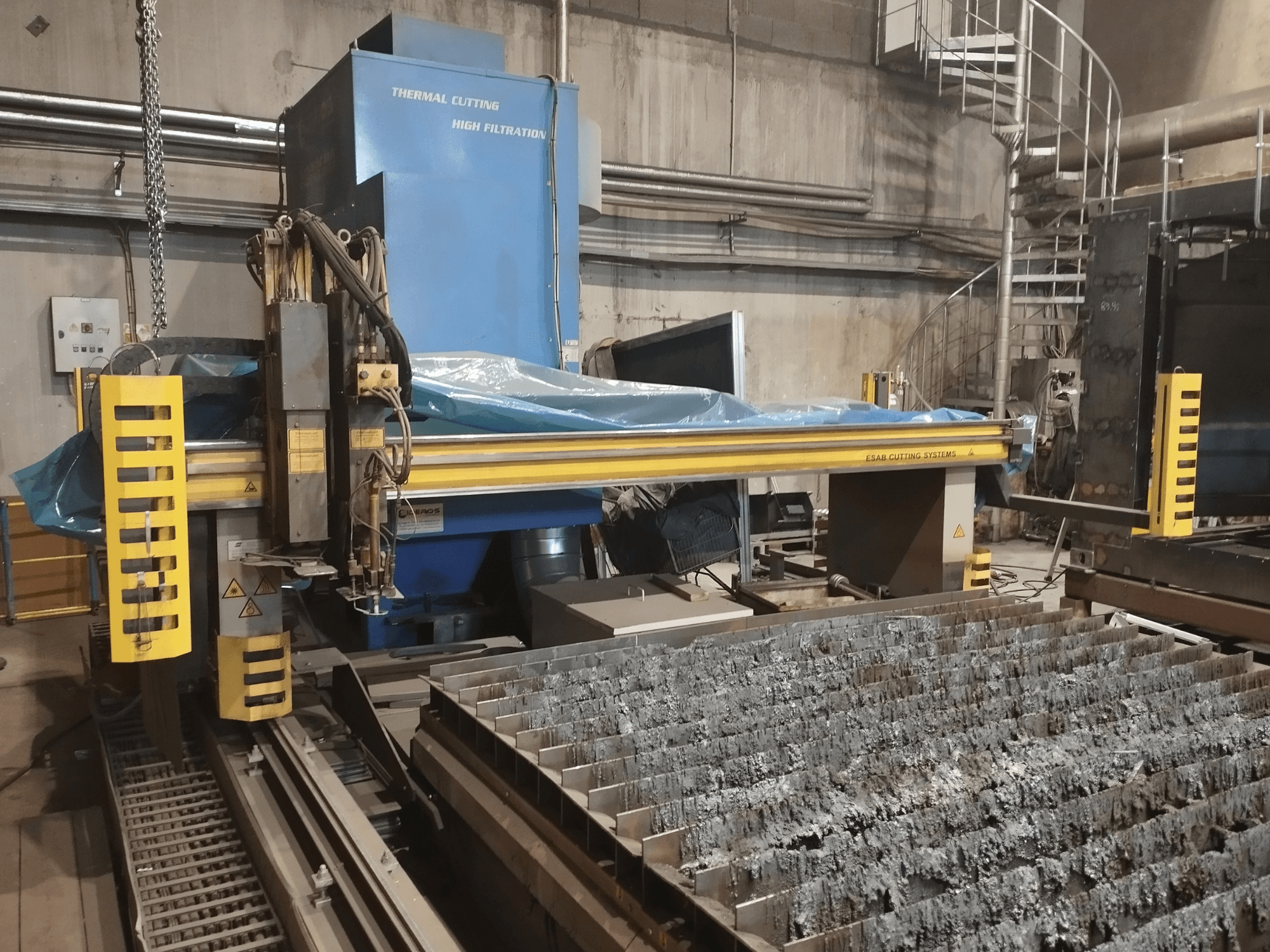

ESAB - Combirex DX3500 OxyEE-CUT-ESA-2012-00002

• Tamaño de la mesa: 2.500 x 13.000 mm

• Área de corte: 2.700 x 12.950 mm

• Altura de la mesa: 700 mm

• Espesor máximo del material: 125 mm

• Generador de plasma: ESAB Precision Plasma M3 Gen 2, 360 A

• Antorcha de plasma: PT 36

• Antorcha de gas: Cool Jet (1 unidad)

• Sistema de control: CNC Vision 51

• Alimentación eléctrica: Máquina 1 x 230 V 50 Hz; Plasma 3 x 400 V 50 Hz

• Horas de funcionamiento:

  • Antorcha de plasma: 2.795 h

  • Antorcha de gas 1,979 h

• Pórtico y accionamiento:

  • Pórtico de corte de alto rendimiento

  • Control lineal, accionamientos de motor de CA, piñón y cremallera de doble cara

  • Velocidad de posicionamiento máx. 24.000 mm/min

  • Control continuo de la posición del pórtico

• Corte por plasma y gas

  • Gases de plasma: Aire técnico, N₂, O₂, H35

  • Perforación máx: 40 mm (CS/SS/Al)

  • Velocidad de corte (CS): 12 mm - 4.200 mm/min; 25 mm - 2.000 mm/min; 38 mm - 1.000 mm/min

  • Perforación automática, control de altura capacitivo

  • Sistema de arranque HF

  • Calidad de corte: ISO 9013 Clase 3

• Protección y medio ambiente

  • Protección contra el polvo IP54

  • Humedad relativa: 10-85% (sin condensación)

• Dimensiones e instalación:

  • Mesa de corte: 17 secciones

Equipamiento adicional

• Unidad de filtrado: ECO 16 CT (aspiración/filtración)
