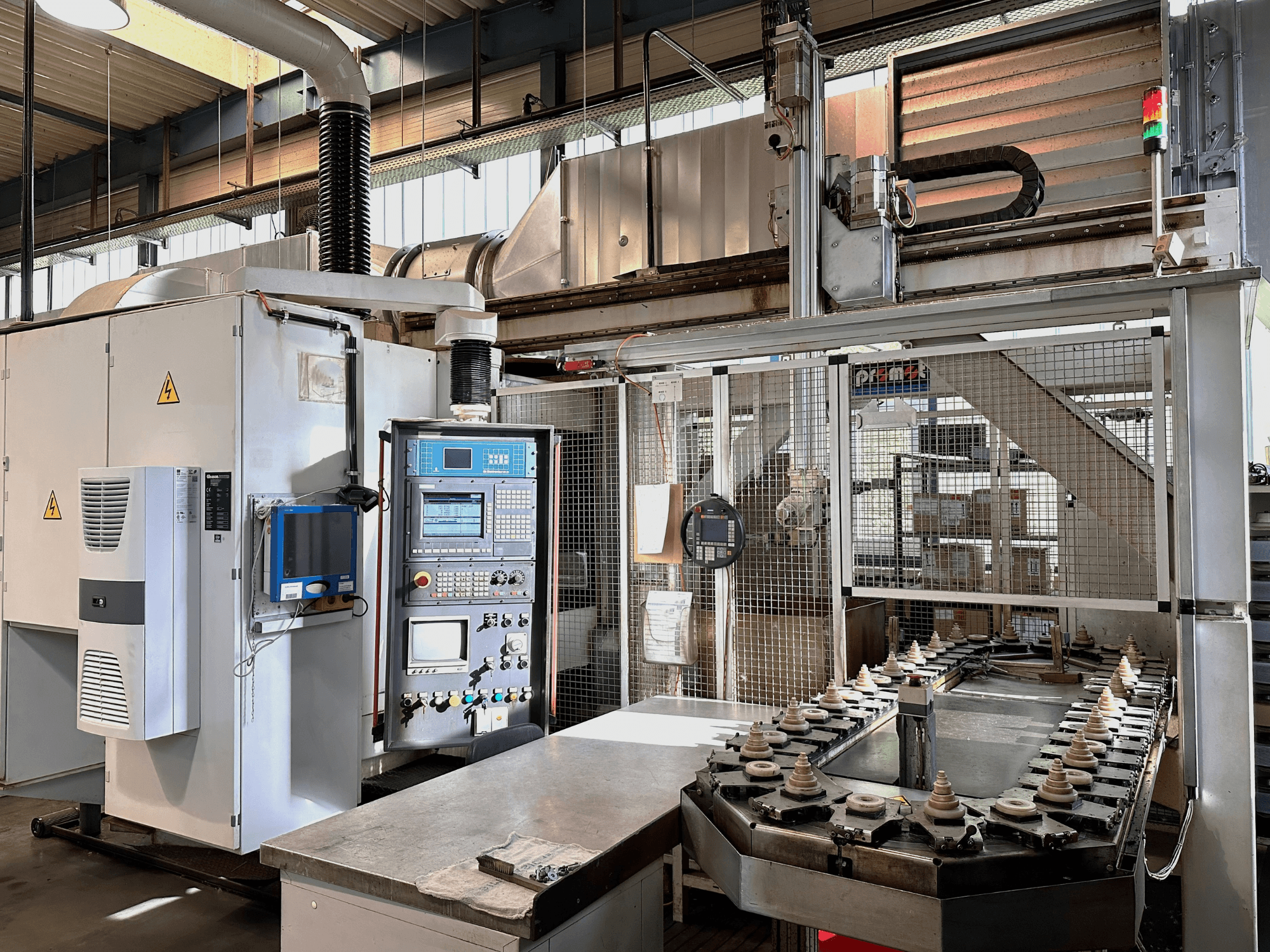

Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Panel de control: incluido

• Rango del módulo: 0,5–7,0

• Diámetro de la pieza: mín. 10 mm, máx. 380 mm

• Número de dientes: 10–600

• Recorridos de los ejes: Z (vertical) 200 mm; X (horizontal) 230 mm; Y (tangencial/desplazamiento) 135 mm

• Giro del cabezal de sujeción (A): ±45°

• Recorrido del contrapunto: 125 mm

• Recorridos de rectificado: V (tangencial) 180 mm; U (radial) 110 mm

• Velocidad de la muela: hasta 3000 rpm, regulable de forma continua

• Velocidad de los ejes lineales: 10 000 mm/min

• Velocidad máxima de rotación de la mesa: 240 rpm

• Resolución de la mesa: 0,001°

• Avances: avances de mecanizado y de trabajo continuos

• Dimensiones de la muela: diámetro 270–350 mm; anchura hasta 104 mm; diámetro interior 160 mm

• Peso del sistema: aprox. 11 500 kg

• Espacio necesario (máquina): aprox. 3,7 m × 2,4 m × 2,75 m

Equipamiento adicional

• Unidad de manipulación Promot Automation (manipulación robótica)

• Panel de control/terminal portátil (para la automatización)

• Cinta transportadora

• Sistema de refrigeración de la cinta

• Unidad hidráulica

• Espacio necesario (automatización): aprox. 4,5 m × 1,6 m × 4,0 m
