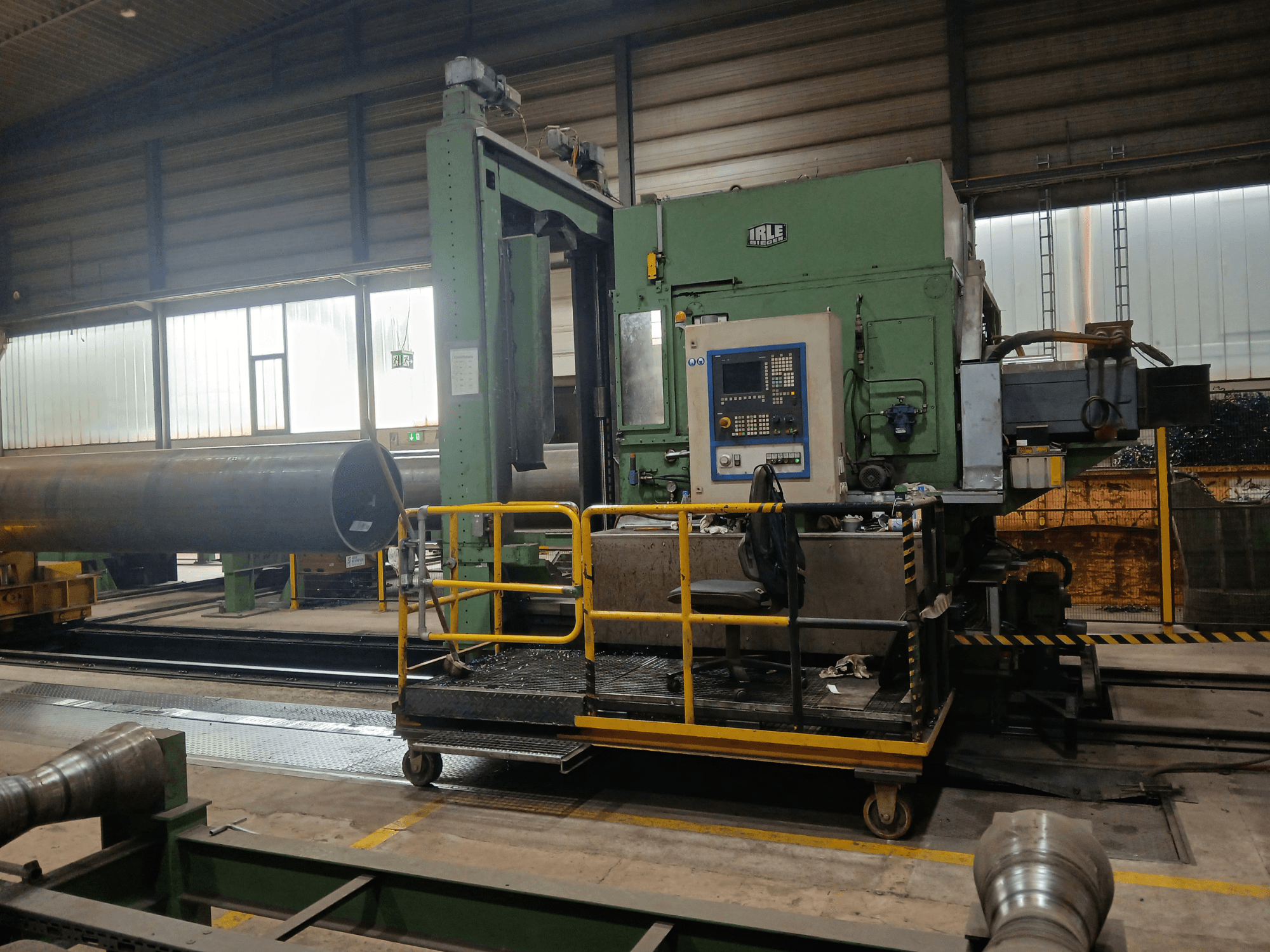

IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001

- Diámetro máximo de la tubería a procesar: 1.625 mm

- Diámetro mínimo de la tubería a procesar: 406 mm

- Longitud máxima de los tubos a procesar: 13 200 mm

- Longitud mínima de la tubería a procesar: 6.000 mm

- Espesor mínimo de la pared del tubo: 12 mm

- Espesor máximo de la pared del tubo (proceso de copiado): aprox. 40 mm

- Espesor máximo de la pared del tubo (operación CNC): 70 mm

- Peso máximo del tubo que se puede soportar: 250 kN

- Altura entre el suelo de la nave y la entrada del tubo: 800 mm

- Longitud total de la máquina: aprox. 24 000 mm

- Anchura total de la máquina: aprox. 4.100 mm

- Altura total desde el suelo hasta la parte superior del tornillo de sujeción: 5.000 mm

- Peso total de la máquina: aprox. 700 kN

- Tensión de funcionamiento: 400 V, trifásica, 50 Hz

- Tensión de control: 220 V CC / 50 Hz

- Corriente nominal de funcionamiento: 400 A

- Bancada intermedia - Longitud de la bancada: aprox. 3.950 mm

- Bancada intermedia - Anchura de la bancada: aprox. 1.800 mm

- Bancada intermedia - Altura de la bancada (incluido el chasis): aprox. 600 mm

- Cama intermedia - Velocidad de desplazamiento sobre los carriles de base: 500 - 5.000 mm/min

- Bancada intermedia - Potencia del motor de accionamiento: 5,5 kW

- Cabezal - Rango de velocidad del plato: 7 - 105 min⁻¹

- Cabezal: velocidades del motor: 300 - 4.500 min⁻¹

- Cabezal: potencia del motor: 100 kW

- Cabecera - Potencia del motor (ciclo de trabajo S1): 105 kW

- Cabezal: par máximo de la placa de sujeción (ciclo de trabajo S1): 33 000 Nm

- Cabezal - Velocidad característica: 27 min⁻¹

- Cabezal - Diámetro del husillo principal (cojinetes delanteros): 300 mm

- Placa de sujeción (eje X) - Diámetro de la placa de sujeción: aprox. 1.950 mm

- Placa de sujeción (eje X) - Recorrido del soporte de herramientas NC: aprox. 650 mm

- Placa de sujeción (eje X) - Velocidad de avance del soporte de herramientas (variable de forma continua): 0,5 - 1 500 mm/min

- Placa de sujeción (eje X) - Fuerza de avance máxima alcanzable: 25 kN

- Caja de cambios de avance (eje Z) - Recorrido de avance del cabezal sobre el bancada de la máquina: 800 mm

- Caja de cambios de avance (eje Z) - Velocidad de avance (variable de forma continua mediante servomotor de CA): 0,5 - 200 mm/min

- Caja de cambios de avance (eje Z) - Velocidad de desplazamiento rápido: 1.500 mm/min

- Caja de cambios de avance (eje Z) - Fuerza de avance: 30 kN

- Caja de cambios de avance (eje Z) - Par del motor de avance: 27 Nm

- Apoyos fijos de sujeción de tubos - Rango de sujeción: 406 - 1 625 mm

- Apoyos fijos con sujeción de tubos - Capacidad de carga por apoyo: 150 kN

- Soportes fijos de sujeción de tubos - Fuerza de sujeción ajustable: 10 - 200 kN

- Soportes fijos de sujeción de tubos - Velocidad máxima de ajuste de las barras transversales de sujeción de desplazamiento central: 600 mm/min
