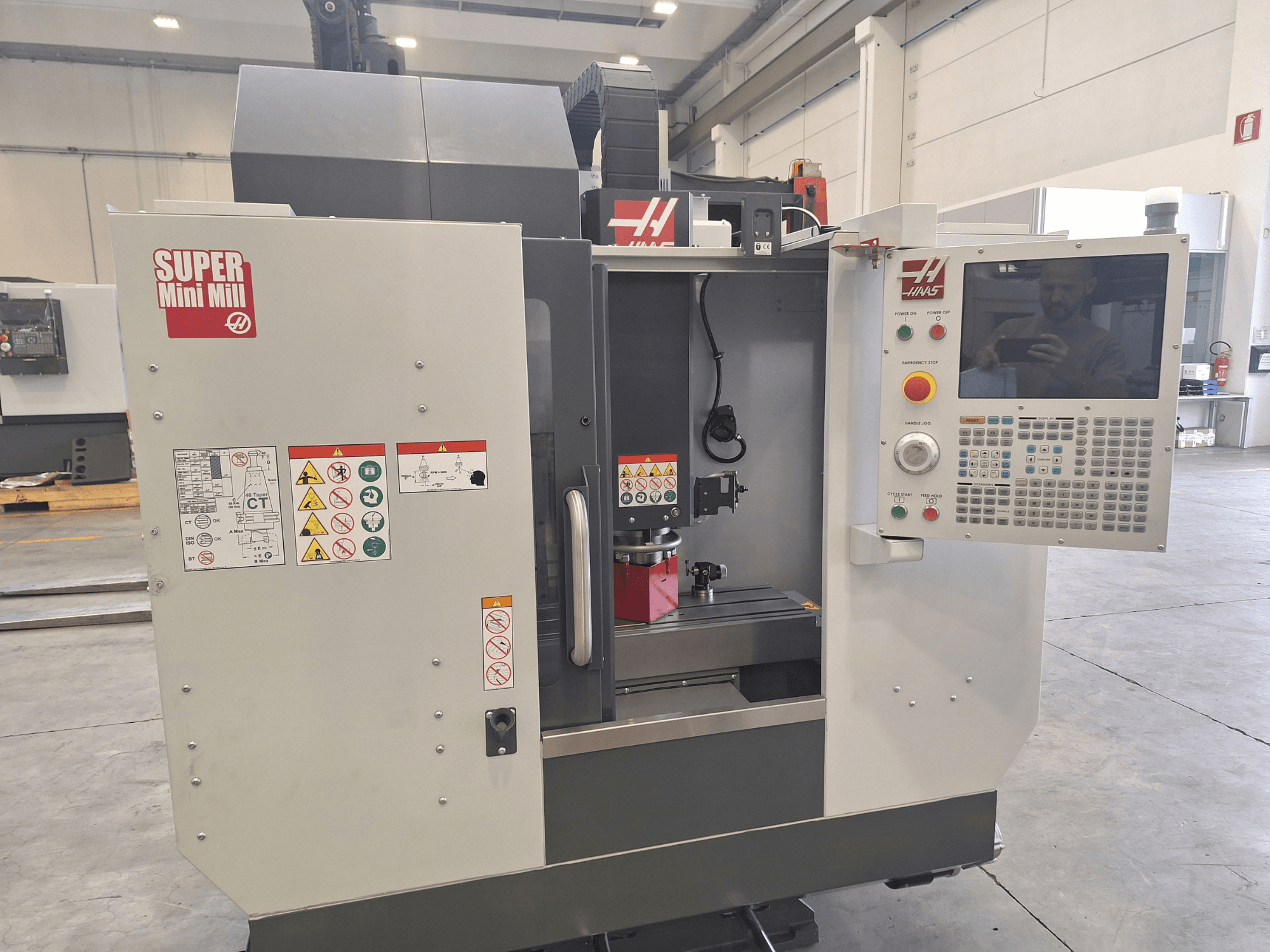

HAAS - HAAS Super Mini MillIT-MIL-HAA-2024-00001

Estado: Máquina de exposición

Horas de funcionamiento: 0

Distancia entre la punta del husillo y la mesa: máx. 19,0 pulgadas / 483 mm; mín. 4,0 pulgadas / 102 mm

Par máximo del husillo: 22,0 ft-lbf a 5000 rpm / 29,8 Nm a 5000 rpm

Sistema de accionamiento del husillo: velocidad directa, transmisión por correa

Lubricación de los cojinetes del husillo: inyección de aire/aceite

Refrigeración del husillo: refrigeración por aire

Longitud de la mesa: 36,0 pulgadas / 914 mm

Ancho de la mesa: 12,0 pulgadas / 305 mm

Ancho de las ranuras en T de la mesa: de 0,626 pulgadas a 0,630 pulgadas / de 15,90 mm a 16,00 mm

Distancia entre centros de las ranuras en T de la mesa: 4,33 pulgadas / 110 mm

Número de ranuras en T estándar: 3

Velocidad máxima de avance de corte: 833 ipm / 21,2 m/min

Velocidades máximas (X/Y/Z): 1200 ipm / 30,5 m/min

Empuje máximo (X/Y/Z): 2000 lbf / 8896 N

Tipo de cambiador de herramientas: cambiador de herramientas de montaje lateral (SMTC)

Capacidad del cambiador de herramientas: 30+1

Diámetro máximo de la herramienta (a plena capacidad): 2,5 pulgadas / 64 mm

Diámetro máximo de la herramienta, grande (adyacente vacía): 5,0 pulgadas / 127 mm

Longitud máxima de la herramienta (desde la línea de referencia): 7,00 pulgadas / 178 mm

Tiempo de cambio de herramienta a herramienta (promedio): 2,80 s

Tiempo entre virutas (promedio): 4,20 s

Capacidad de refrigerante: 45 gal / 170 L

Aire necesario: 4 scfm a 100 psi / 113,0 L/min a 5,5-6,9 bar

Manguera de aire en línea y acoplador: 3/8 pulgadas

Tensión de entrada de CA (trifásica) - Baja / Alta: 220 VCA (30 A) / 440 VCA (15 A)

Dimensiones de envío: 90,0 pulgadas x 80,0 pulgadas x 99,0 pulgadas / 229 cm x 203 cm x 252 cm

Peso de envío: 4650 lb / 2109,2 kg
