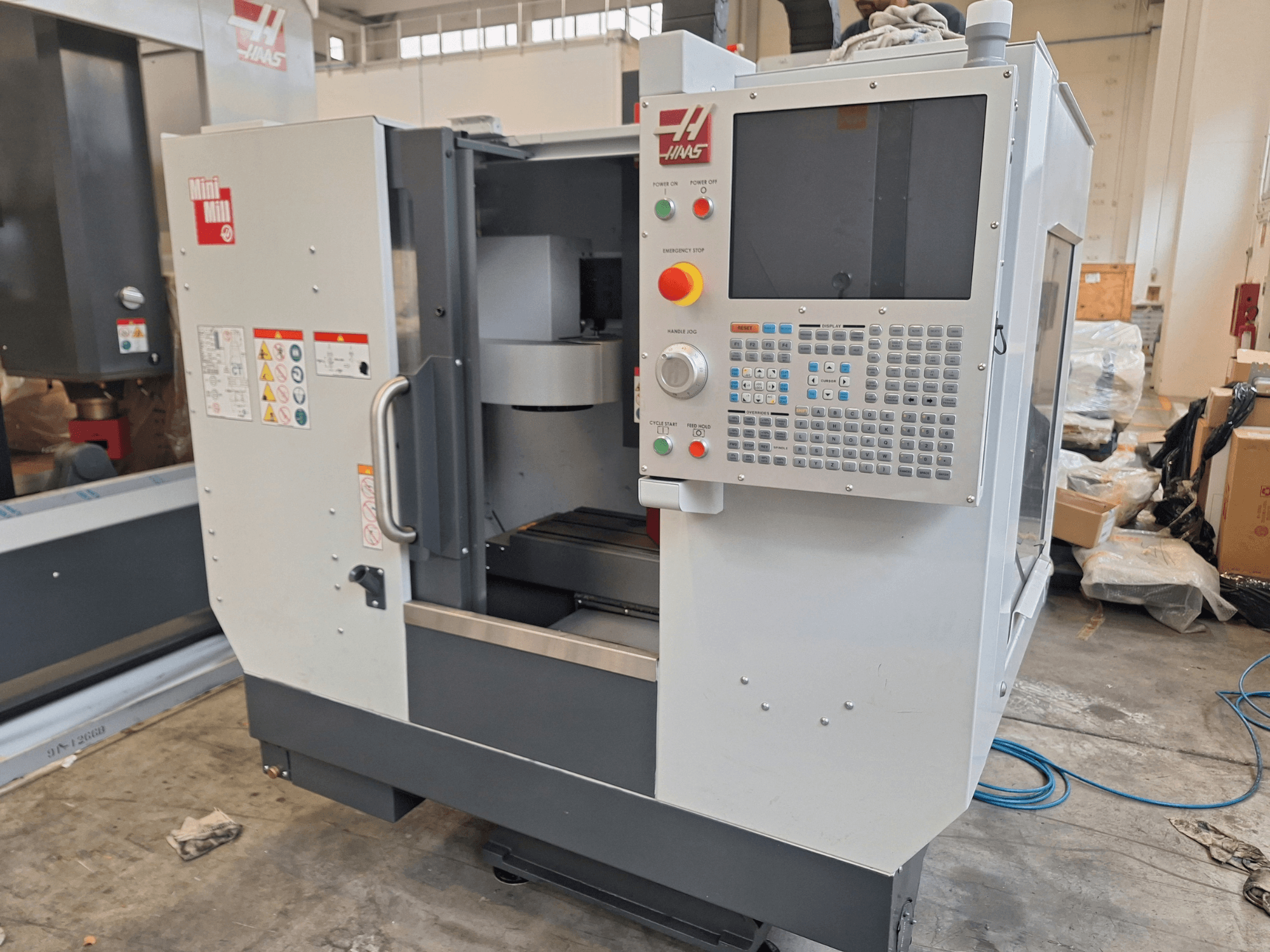

HAAS - Mini MillIT-MIL-HAA-2024-00003

• Horario de trabajo: 0

• Máquina de exposición

• Distancia entre la punta del husillo y la mesa (~ máx.): 19,0 pulgadas (483 mm)

• Distancia entre la punta del husillo y la mesa (aprox. mín.): 4,0 pulgadas (102 mm)

• Potencia máxima del husillo: 10,0 hp (7,5 kW)

• Par máximo del husillo: 45,0 ft-lbf a 500 rpm (61,0 Nm a 500 rpm)

• Sistema de accionamiento del husillo: velocidad directa, transmisión por correa

• Lubricación de los cojinetes: con grasa

• Refrigeración: refrigeración por aire

• Ancho de la ranura en T: de 0,626 pulgadas a 0,630 pulgadas (de 15,90 mm a 16,00 mm)

• Distancia entre centros de las ranuras en T: 4,33 pulgadas (110 mm)

• Número de ranuras en T estándar: 3

• Velocidad máxima de avance de corte: 650 ipm (6,5 m/min)

• Velocidad de desplazamiento rápido en X / Y / Z: 800 ipm (20,3 m/min)

• Empuje máximo de los motores de los ejes (X, Y, Z): 2000 lbf (8896 N)

• Tipo de cambiador de herramientas: carrusel

• Diámetro máximo de la herramienta (completa): 3,5 pulgadas (89 mm)

• Longitud máxima de la herramienta (desde la línea de referencia): 12,00 pulgadas (305 mm)

• Tiempo de cambio de herramienta a herramienta (promedio): 4,20 s

• Tiempo entre virutas (promedio): 5,00 s

• Capacidad de refrigerante: 45 gal (170 L)

• Aire necesario: 4 scfm a 100 psi (113,0 L/min a 6,9 bar)

• Manguera de aire en línea: 3/8 pulgadas

• Acoplador (aire): 3/8 pulgadas

• Presión de aire mínima: 80 psi (5,5 bar)

• Tensión de entrada de CA (monofásica): 220 VCA, amperios a plena carga: 40 A

• Tensión de entrada CA (trifásica baja): 220 VCA, amperios a plena carga: 25 A

• Tensión de entrada CA (trifásica alta): 440 VCA, amperios a plena carga: 13 A

• Dimensiones del palé para el mercado nacional y la exportación: 90,0 pulgadas x 80,0 pulgadas x 92,0 pulgadas (229 cm x 203 cm x 234 cm)

• Peso de envío: 4450 lb (2018,5 kg)

Equipamiento adicional

• Sistema de palpado inalámbrico Intuitive Probing System (WIPS) de Renishaw con sonda de mesa OTS instalada

• Conjunto de boquillas flexibles de refrigerante
