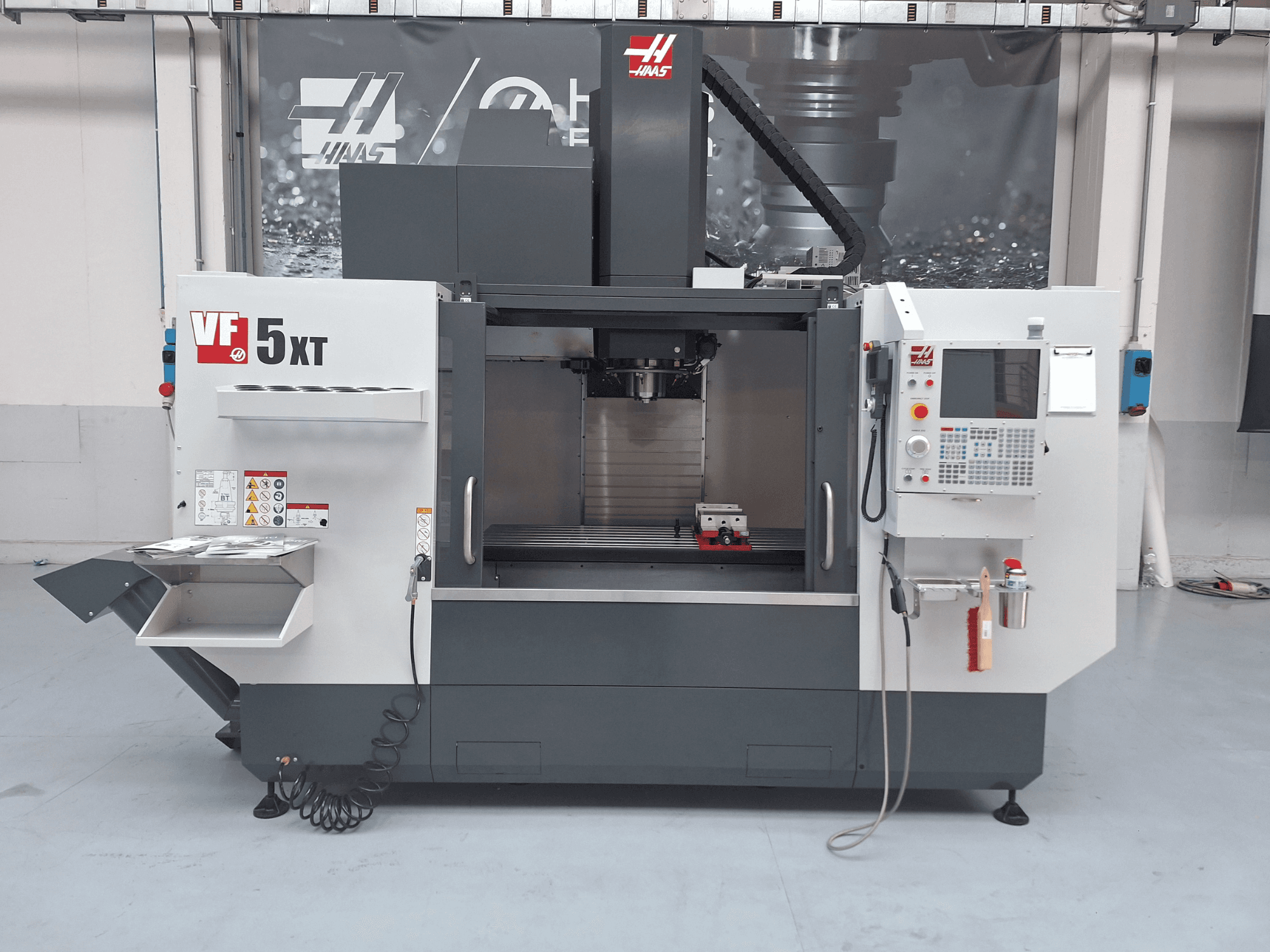

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Horas de funcionamiento: 0 (máquina de exposición)

• Distancia entre la punta del husillo y la mesa (máx.): 32,9 pulgadas / 836 mm

• Distancia entre la punta del husillo y la mesa (mín.): 7,9 pulgadas / 201 mm

• Par máximo del husillo: 340,0 ft-lbf a 700 rpm / 460,0 Nm a 700 rpm

• Sistema de accionamiento del husillo: caja de cambios de 2 velocidades

• Longitud de la mesa: 62,0 pulgadas / 1575 mm

• Ancho de la mesa: 23,0 pulgadas / 584 mm

• Ancho de la ranura en T: de 0,626 pulgadas a 0,630 pulgadas / de 15,90 mm a 16,00 mm

• Distancia entre centros de las ranuras en T: 3,15 pulgadas / 80 mm

• Número de ranuras en T estándar: 7

• Peso máximo sobre la mesa (distribuido uniformemente): 4000 lb / 1814 kg

• Velocidad máxima de avance de corte: 500 ipm / 12,7 m/min

• Desplazamiento rápido (X, Y, Z): 710 ipm / 18,0 m/min

• Empuje máximo en X: 3400 lbf / 15 124 N

• Empuje máximo en Y: 4100 lbf / 18 238 N

• Empuje máximo en Z: 5600 lbf / 24 910 N

• Tipo de cambiador de herramientas: SMTC (cambiador de herramientas de montaje lateral)

• Capacidad de herramientas: 30+1

• Diámetro máximo de la herramienta (a plena capacidad): 4,0 pulgadas / 102 mm

• Diámetro máximo de la herramienta, grande (vacía y adyacente): 7,0 pulgadas / 178 mm

• Longitud máxima de la herramienta (desde la línea de referencia): 16,00 pulgadas / 406 mm

• Tiempo de cambio de herramienta a herramienta (promedio): 4,20 s

• Tiempo entre virutas (promedio): 6,30 s

• Capacidad de refrigerante: 95 gal / 360 L

• Aire necesario: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

• Manguera de aire en línea: 3/8 pulgadas

• Acoplador (aire): 3/8 pulgadas

• Presión de aire mínima: 80 psi / 5,5 bar

• Tensión de entrada de CA (trifásica) - Baja: 220 VCA (70 A a plena carga)

• Tensión de entrada CA (trifásica) - Alta: 440 VCA (35 A a plena carga)

• Dimensiones del palé para envíos nacionales: 168,0 pulgadas x 102,0 pulgadas x 125,0 pulgadas / 427 cm x 260 cm x 318 cm

• Dimensiones de la caja de exportación: 168,0 pulgadas x 102,0 pulgadas x 130,0 pulgadas / 427 cm x 260 cm x 331 cm

• Peso de envío: 16 250 lb / 7 371,0 kg

Equipamiento adicional

• Tornillo de banco montado en mesa con ranuras en T

• Accesorio de pistola de aire

• Recipiente de pulverización y soporte para cepillo de limpieza montados en la consola del brazo de control
