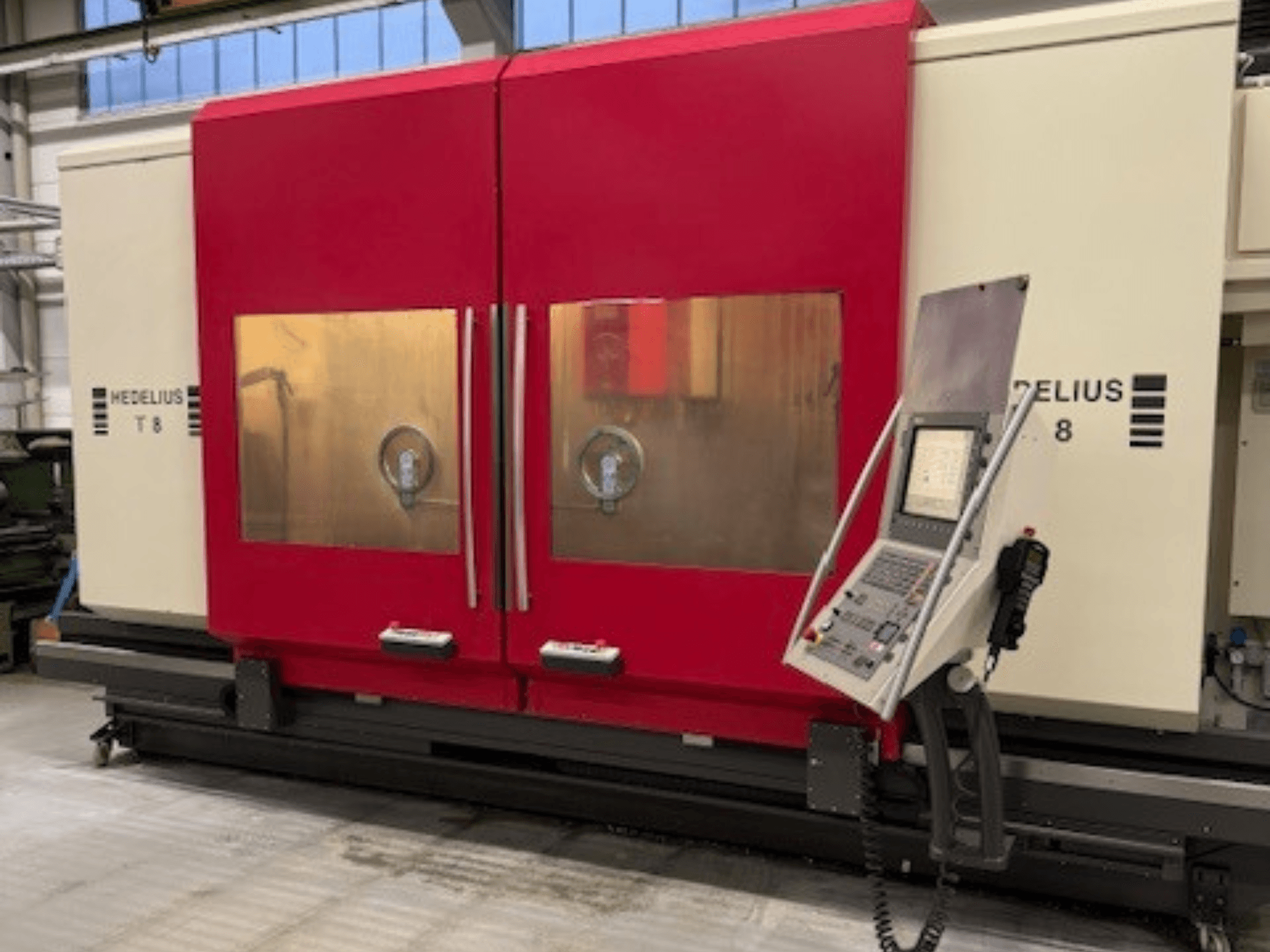

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• Cabezal giratorio NC Eje B: +92° / -92°

• Funcionamiento pendular máximo: 2 × 850 mm

• Avance rápido 60 m/min

• Fuerza de avance X/Y 5000 N, Z 9000 N

• Husillo

  • Par máximo: 158 Nm

  • Diámetro del cojinete del husillo delantero: 70 mm

  • Sujeción de la herramienta (fuerza de arrastre): 12 kN

• Almacén/cambio de herramientas:

  • Posiciones de herramienta (estándar): 40

  • Posiciones de herramienta (Magnum): 80

  • Diámetro máximo de la herramienta: 125 mm (180 mm con las posiciones adyacentes vacías)

  • Longitud máxima de la herramienta: 330 mm

  • Tiempo de cambio de herramienta (aprox.) 3.5 s

  • Tiempo de viruta a viruta: vertical 6,0 s / horizontal 6,5 s

• Mesa/capacidad:

  • Mesa fija (L×A): 2000 × 920 mm

  • Ranuras en T: 6 × 18 H12

  • Mesa giratoria 1 × 18 H8

  • Peso máx. de la pieza: 2500 kg

• Capacidades de mecanizado:

  • Taladrado en St 52 con metal duro 40 mm

  • Roscado: M24

  • Fresado en St 52: 500 cm³/min

• Distancias (referencia):

  • Recorrido Z vertical (L2): 850 mm

  • Nariz del husillo a eje pivotante (L3): 300 mm

  • Nariz del cabezal a la superficie de la mesa (L4): 40 mm

  • Recorrido Z horizontal (L5): 1000 mm

  • Eje del cabezal a la superficie de la mesa (L6): 210 mm

  • Recorrido Y (L7): 800 mm

  • Centro de la mesa a inicio/fin de recorrido (L8/L9): 400 / 400 mm

• Potencia/pesos:

  • Carga total conectada 25 kVA

  • Peso de la máquina (estándar): aprox. 17.000-17.500 kg

• Horas:

  • Horas de funcionamiento: 21.100 h

  • Horas husillo: 7,647 h

Equipamiento adicional

• Transportador de virutas

• Refrigerante interno a través del husillo, 40 bar

• Filtro de cinta de papel

• Separador de neblina de aceite y emulsión

• Mirillas giratorias (2)

• Pistolas de limpieza (2)

• Sonda de contacto Renishaw
