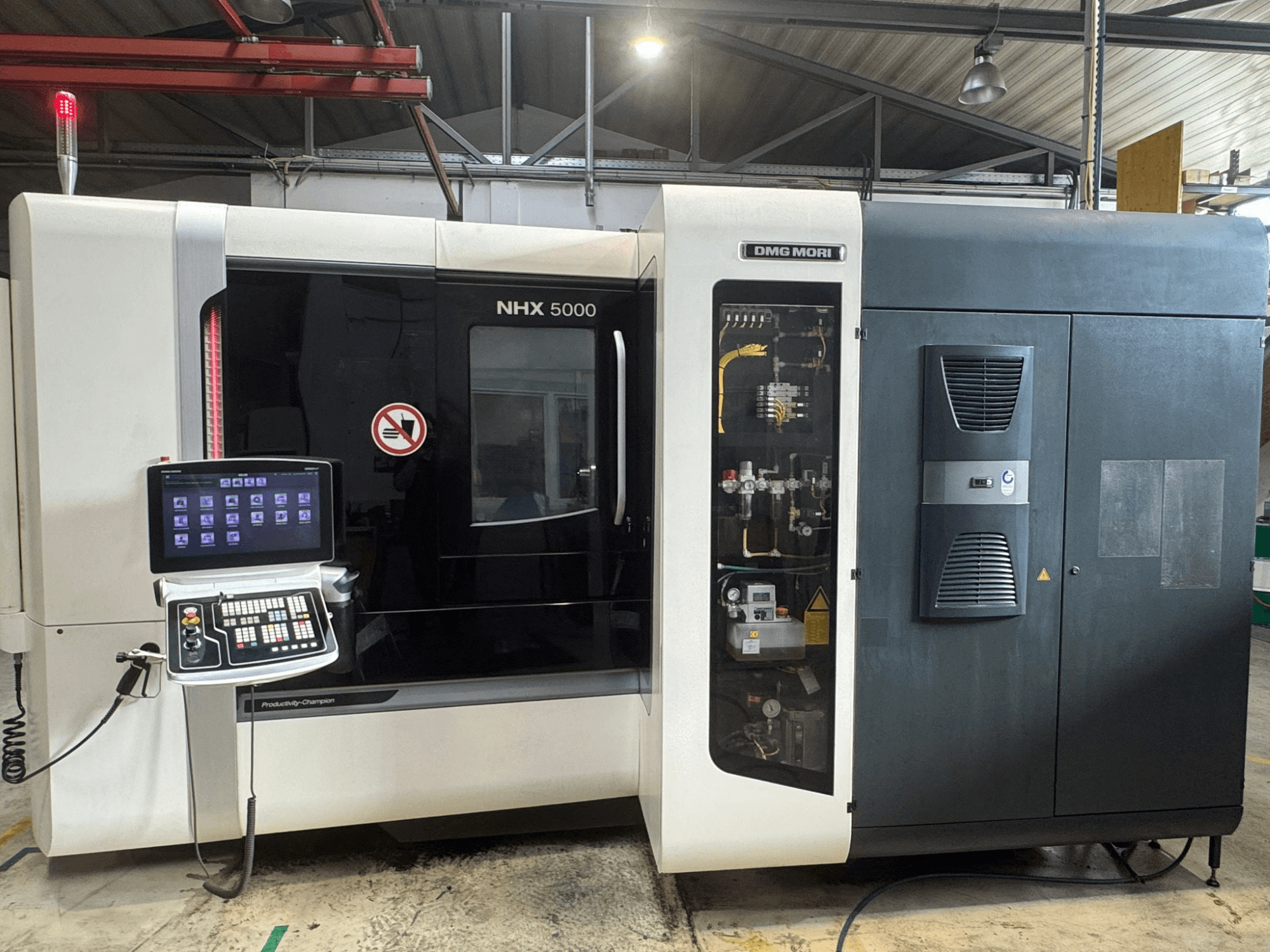

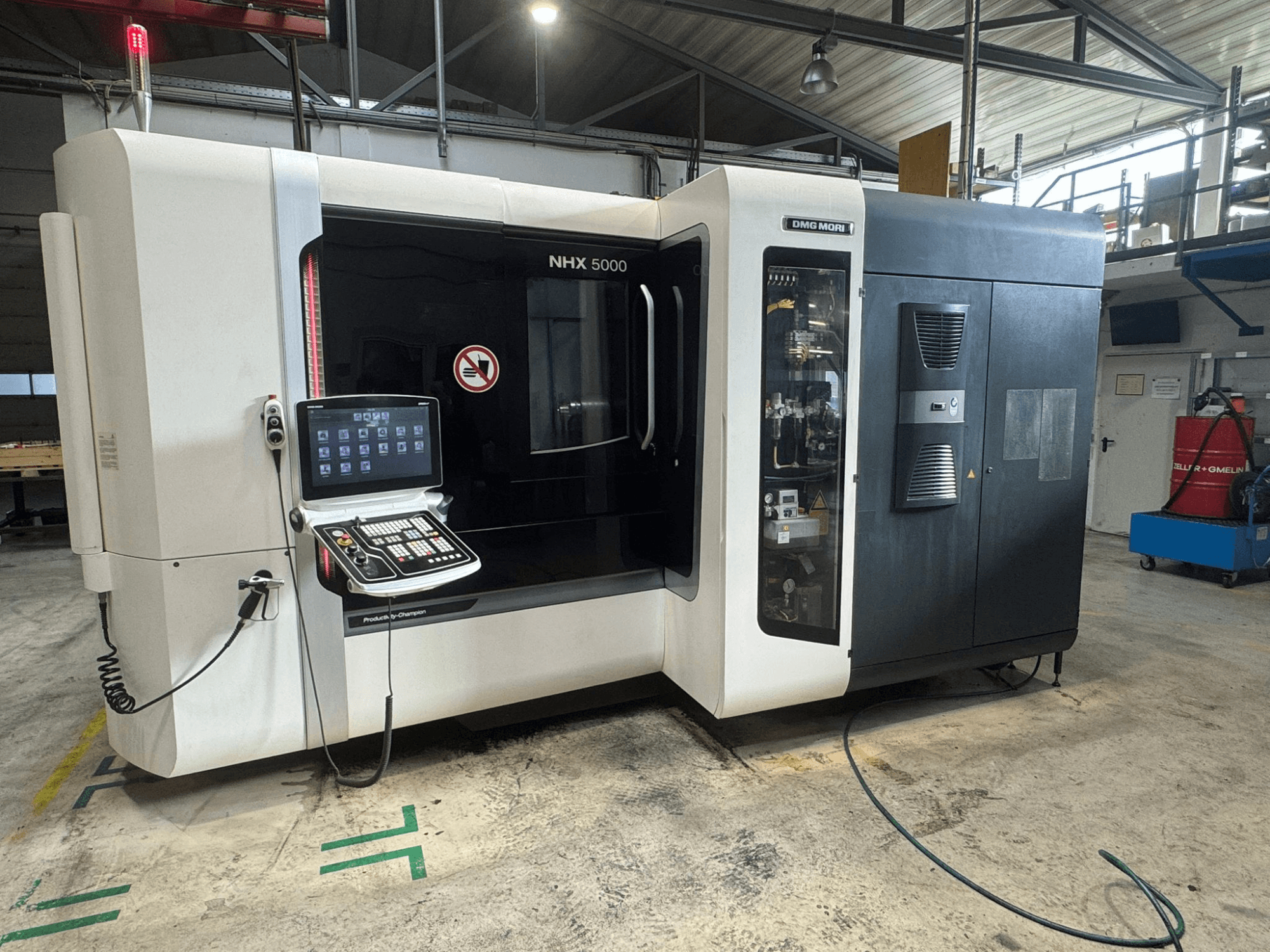

DMG MORI - NHX 5000AT-MIL-DMG-2017-00001

• Par del husillo: 111 Nm (continuo 85 Nm)

• Portaherramientas: BT40

• Capacidad de herramientas: 40 herramientas (almacén opcional 60 herramientas)

• Avance rápido (X/Y/Z): 60 m/min

• Aceleración (X/Y/Z): 1G

• Tamaño de la paleta: 500 x 500 mm

• Número de palets: 2

• Cambiador de palets giratorio automático: 2 estaciones

• Eje B de la mesa CN: accionamiento directo, indexación 0,001°, velocidad máxima 100 rpm

• Carga máxima del palet: estándar 500 kg (opcional 700 kg)

• Sistema de medición directa de la posición; escala lineal estándar

• Sistema de control: CELOS Siemens 840D sl con pantalla multitáctil ERGOline de 21,5

• Volante electrónico: Siemens

• Refrigerante a través de la preparación del husillo hasta 70 bar

• Sonda Renishaw OMP60

• Sistema de detección de rotura de herramienta

• Lámpara de señalización del estado de la máquina

• Unidad de refrigeración del husillo por agua-glicol

• Ciclo de ajuste de la aplicación (ATC)

• Bancada de la máquina Soporte de 3 puntos

• Conexión eléctrica: L1 L2 L3 N PE

• Carga conectada 46 kVA

• Corriente de entrada máxima: 67 A

• Protección por fusible: 125 A

• Corriente de cortocircuito: 1,25 kA

• Tensión máxima de alimentación: 4,0 kV

• Tensión de alimentación: 400 V ±10

• Frecuencia: 50 Hz

• Tensión de control AC 230 V / DC 24 V

• Tiempo de funcionamiento: 27.715 h

• Horas de husillo: 15,208 h

Equipamiento adicional

• Knoll KF110/700

• Monitor de flujo Knoll

• Sistema de refrigeración de alta presión

• 2x torres de sujeción (250 x 250 x 650 mm) TRIAG incl. accesorios

• 95x portaherramientas HSK63 (varios dispositivos de sujeción)
