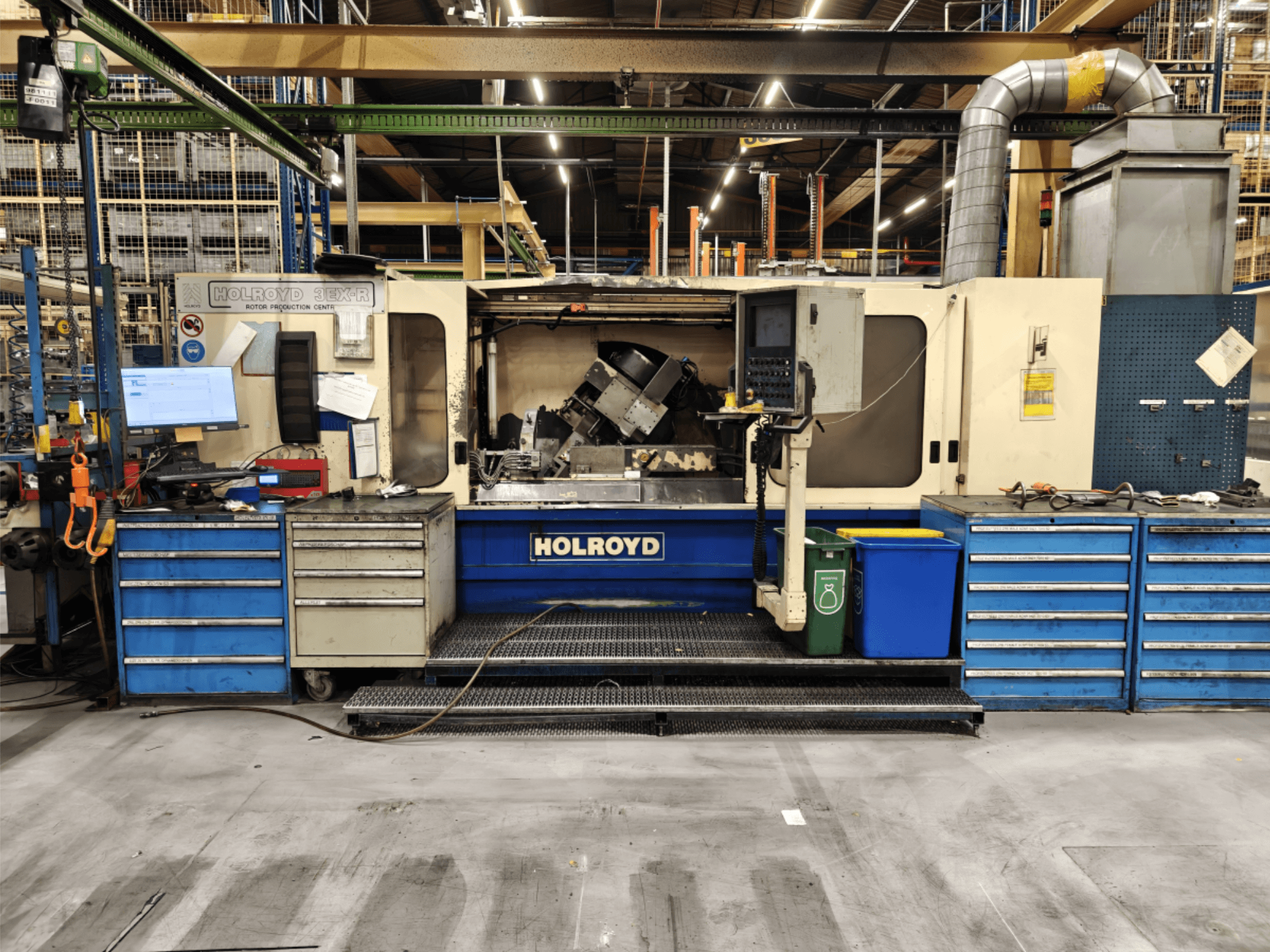

Esta fresadora de perfiles de rotor Holroyd 3EX-R CNC de 4 ejes se fabricó en 1999. Cuenta con un diámetro máximo de pieza de trabajo de aproximadamente 350 mm y una capacidad de longitud de 1.550 mm, por lo que es adecuada para el mecanizado de alta precisión de rotores y ejes. Si está buscando obtener capacidades de fresado de alta calidad, considere la máquina Holroyd 3EX-R que tenemos a la venta. Póngase en contacto con nosotros para obtener más detalles sobre esta máquina.
Resumen
- marca: HOLROYD
- año: 1999
- MODELO: 3EX-R
- tipo de aplicación: Otras máquinas herramienta
- Ubicación: Bélgica
- tipo de máquina: Máquina herramienta
- Marca de unidad de control:
Información técnica - HOLROYD 3EX-R
Dimensiones
- Longitud de la máquina: 7700 mm
- Peso de la máquina: 13000 kg
- Ancho de la máquina: 6670 mm
Recorrido
- Número de ejes: 4
Especificación Técnica
- Velocidad del husillo: 500 RPM
Información adicional
Tipo de máquina: Centro de producción de rotores CNC Holroyd 3EX-R
Diámetro máximo de trabajo: 350 mm
Diámetro mínimo de trabajo: 100 mm
Longitud Máxima (Mandril de Trabajo a Centro de Contrapunto): 1550 mm
Recorrido máximo de la caja de engranajes del cabezal de trabajo 1160 mm
Longitud Máxima (Nariz del Husillo de Trabajo a la Línea Central del Eje de Corte): 1363 mm
Distancia mínima (nariz del cabezal a la línea central del eje de corte): 203 mm
Distancia máxima (línea central del eje de trabajo a línea central del eje de corte): 460 mm
Distancia mínima (línea central del eje de trabajo a línea central del eje de corte): 160 mm
Alcance de los cables: 10-2000 mm
Rango de Avance (a lo largo de la hélice): 25-1000 mm/min
Velocidad de avance rápido (a lo largo de la hélice) 10.000 mm/min
Velocidad de avance rápido (alimentación): 4.000 mm/min
Velocidad del cabezal: 0.5-5 RPM
Carrera de la caña del contrapunto: 150 mm
Rango de velocidades del cabezal de corte: 50-500 RPM
Diámetro máximo de la fresa 400 mm
Diámetro recomendado de la fresa 250 mm
Anchura máxima de la cuchilla 160 mm
Interfaz del eje de corte: ISO 50 Tipo 'B' ("ANSI")
Ajuste del ángulo del eje de corte desde la horizontal: $0\pm55^{\circ}$
Repetibilidad de la posición de alimentación: 0,005 mm
Precisión de división de la máquina (en 250 diá.) 0,010 mm
Precisión de Avance de la Máquina (en 300mm) 0,010 mm
Potencia del motor de accionamiento del cortador: 63 KW (1500-2500 RPM)
Peso aproximado (sólo máquina) 13.000 kg
Espacio aproximado en planta: 7.700 \times 6.670$ mm
Suministro eléctrico: C.A. trifásica (variación no superior a +/- 6% de la nominal)
Características incluidas: Fresado de ascenso, Ciclo de fresado multipaso, Corte cónico, Equipo de fresas de carburo de tungsteno, Contrapunto hidráulico, Unidad de recirculación de niebla filtrante, Sistema de lubricación automática, Husillos de recirculación de bolas calibrados, Iluminación de la máquina, Armario de control con aire acondicionado
Control CNC: Sistema de bucle cerrado diseñado por Holroyd con almacenamiento de discos de 3,5" y diagnóstico automático
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
