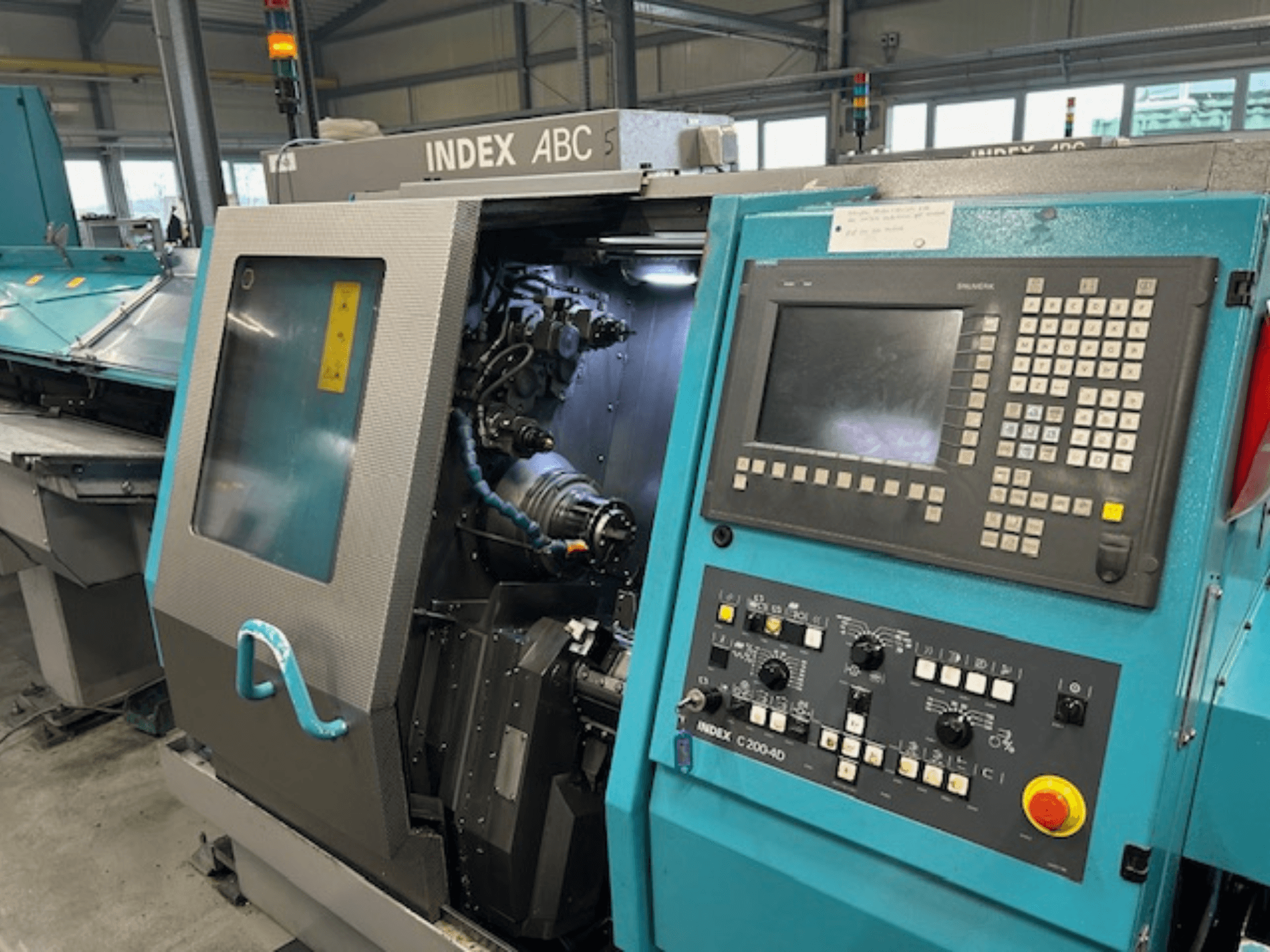

Index - ABCDE-TUR-IND-2007-00002

• Husillo principal

  • Variantes de capacidad (holgura del husillo):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Diámetro del husillo en el cojinete delantero

    • 75 mm (Modelo 30)

    • 85 mm (Modelo 42)

    • 100 mm (Modelos 60 y 65)

  • Potencia Pmax al 100% de servicio

    • 7 / 10 / 13 kW (Modelo 30)

    • 7,5 / 13 / 20 kW (modelo 42)

    • 7,5 / 13 / 20 kW (Modelo 60)

    • 13 / 20 kW (modelo 65)

  • Potencia Pmax al 40% de servicio

    • 10 / 15 / 21 kW (Modelo 30)

    • 13,3 / 21 / 29 kW (modelos 42 y 60)

    • 21 / 29 kW (Modelo 65)

  • Par Mdmax al 100% de servicio

    • 33 / 48 / 62 Nm (Modelo 30)

    • 35 / 62 / 95 Nm (Modelos 42 y 60)

    • 62 / 95 Nm (modelo 65)

  • Par Mdmax al 40% de servicio

    • 48 / 69 / 102 Nm (Modelo 30)

    • 64 / 102 / 140 Nm (Modelos 42 y 60)

    • 102 / 140 Nm (Modelo 65)

  • Velocidad máxima

    • 7500 rpm (Modelo 30)

    • 7000 rpm (Modelo 42)

    • 6000 rpm (Modelos 60 y 65)

  • Carrera del cilindro de sujeción:

    • Sujeción de pinza: 7 mm

    • Sujeción de mandril y pinza: 20 mm

  • Control del recorrido de sujeción 140 mm (con Rev. 2) / 160 mm (sin Rev. 2)

  • Etapas de expansión:

    • Resolución del eje C 0.001°

    • Unidad de alineación/conmutación (ángulo de indexación): 2.5°

    • Unidad de parada y expulsión de piezas: D 42 / D 60

• Portaherramientas: Torreta 1

  • Recorrido del carro: X 90 mm, Z 280 mm

  • Fuerza de avance: 5500 N (X y Z)

  • Avance rápido: X 27 m/min, Z 36 m/min

  • Resolución: X 0,5 µm, Z 1,0 µm

  • Número de herramientas: 7 + husillo síncrono

  • Sistema de herramientas: Mango cilíndrico DIN 69 880 (25 x 48 mm)

  • Tiempo de cambio (una estación) 0.3 s

  • Accionamiento de la herramienta (todas las estaciones) 4,2 kW, 7,5 Nm, 6000 rpm (Pmax/Mdmax al 25% de servicio)

• Portaherramientas: Torreta 2

  • Recorrido del carro: X 81 mm, Z 80 mm

  • Fuerza de avance: X 8300 N, Z 5500 N

  • Avance rápido: X 27 m/min, Z 36 m/min

  • Resolución: X 0,5 µm, Z 1,0 µm

  • Número de herramientas: 6

  • Sistema de herramientas: Cola de milano con mango cilíndrico (25 x 40,3 mm)

  • Tiempo de cambio (una estación) 0.3 s

  • Accionamiento de la herramienta (todas las estaciones): 6,5 kW, 14 Nm, 4500 rpm (Pmax/Mdmax al 25% de servicio)

  • Unidad de fresado de roscas y torneado de polígonos: máx. 6000 rpm (máx. 2 estaciones simultáneamente)

• Portaherramientas trasero (contraoperación)

  • Recorrido del carro: X 280 mm, Z 280 mm

  • Número máximo de herramientas: 6

  • Sistema de herramientas: Cola de milano

• Unidad de taladrado posterior (ampliación opcional)

  • Máx. herramientas fijas 5

  • Máx. herramientas motorizadas: 2

  • Rendimiento de las herramientas accionadas (al 25% de servicio): 4,5 kW, 8 Nm, 6000 rpm

  • Taladro del portaherramientas: 25 mm (DIN 69 880) / 1 pulgada

• Manipulación de material (unidad de alimentación de material integrada)

  • Diámetro de barra máx: 52 mm

  • Recorrido de avance ajustable máx: 80 mm

  • Fuerza de alimentación: 3000 N

• Fluidos y sistemas

  • Sistema de refrigeración: 60 (80) l/min, 5,5 (8) bar, depósito 220 l; bomba conmutable máx. 18 bar, 20 l/min

  • Sistema hidráulico: 19 l/min, 90 bar, depósito de 50 l

• Dimensiones (sin almacén de carga ni transportador de virutas)

  • Superficie 2.4 m²

  • Altura del centro del husillo (sobre el suelo) 1010 mm

Equipamiento adicional

• Cargador de barras (alimentador de barras), modelos LM3200 / LM3700 / LM4200

  • Longitud de barra máx: 3,2 m / 3,7 m / 4,2 m

  • Gama de diámetros de barra: 6-52 mm

• Transportador de virutas

  • Tipo: Tipo bisagra o cinta rascadora

  • Altura de descarga: 840 mm
