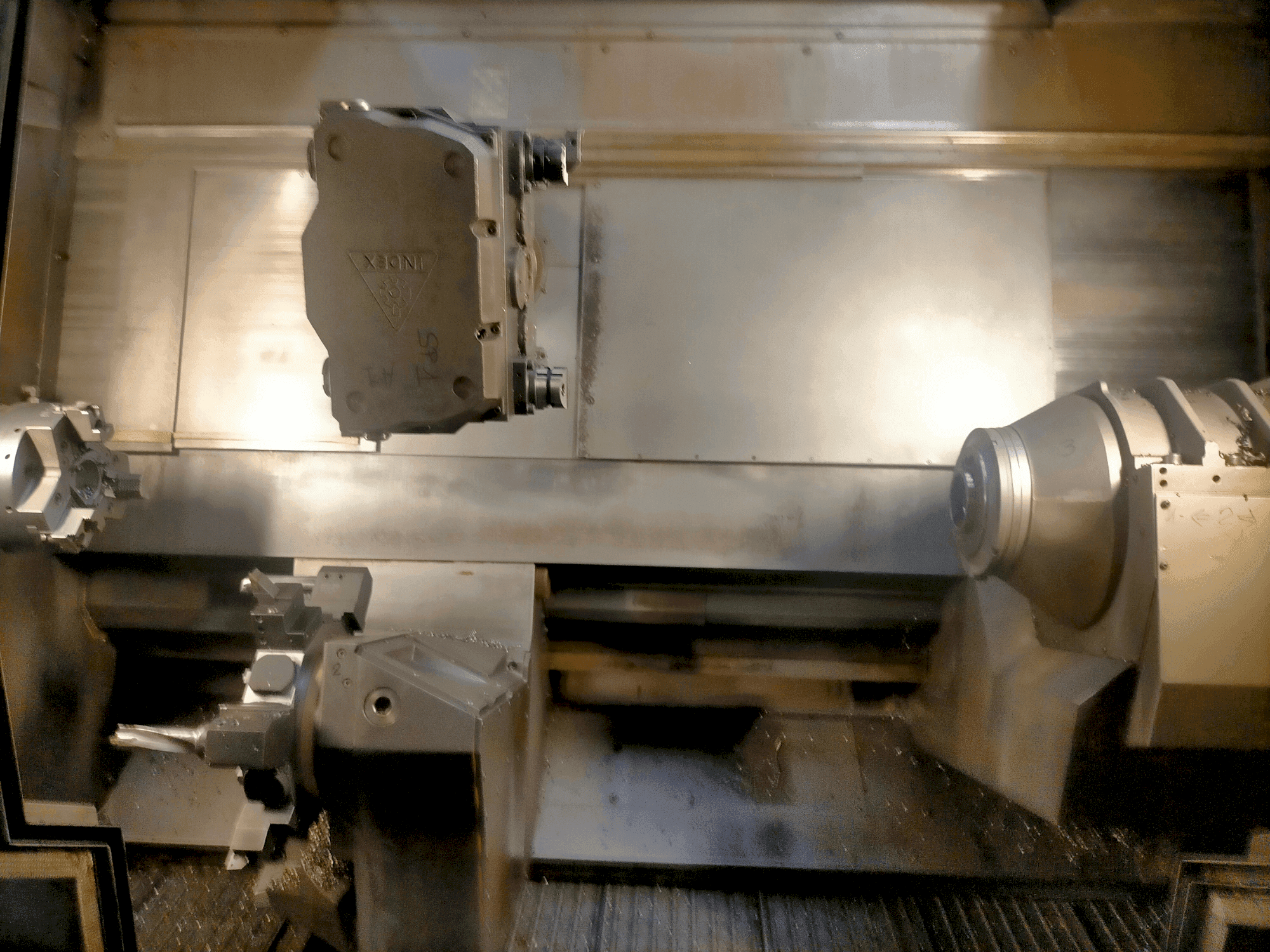

Index - G300 FLEXIT-TUR-IND-1999-00001

Beneficios de la máquina

Ventajas técnicas de la máquina

• Diámetro máximo de la pieza: 250 mm
• Tamaño de la herramienta: 125 x 150 mm
• Diámetro del rodamiento: 30 mm
• Con suministro de refrigerante interno y externo

Más información

Velocidad y par Velocidad máxima etapa de engranaje 2: 1500 rpm (2000 rpm opcional) Par máximo con un ciclo de trabajo del 40 Etapa de engranaje 1: 24-31 Nm Fase de engranaje 2: 96-124 Nm Movimiento Ejes: 3 Recorrido (X / Y / Z) en mm: 215 / 180 / 950 ó 1490 Fuerza de avance (N): 8000 / 16000 / 13000 Avance rápido (m/min): 20 / 7.5 / 20 Resolución (µm): 0.05 / 0.05 / 0.1 Eje B Rango de giro: 360° Pasos de indexación con bloqueo: 5 Resolución angular 0.001° Tiempo de giro para 180°: 1 s Carro transversal 2 Opción de cabezal revólver con interfaz HSK-B63 Estaciones: 24 Cambiador de herramientas Pinza doble giratoria, accionada hidráulicamente Distancia entre pinzas: 240 mm Tiempo de giro para 180 0.5 s Carrera (elevación hidráulica) 150,3 mm Carrera (avance hidráulico) 5 mm Tiempo de cambio de herramienta en el área de trabajo 6-11 s Almacén de cadena de herramientas Estaciones de herramientas: 80, 100 ó 120 Límite de diámetro de herramienta: 90 mm (las herramientas de más de Ø85 requieren una ranura vacía al lado) Accionamiento de la cadena: Controlado por CN Velocidad de la cadena: 40 m/min Ángulo de rotación para la orientación de la herramienta: ±90 Peso del almacén de herramientas: 980 kg
