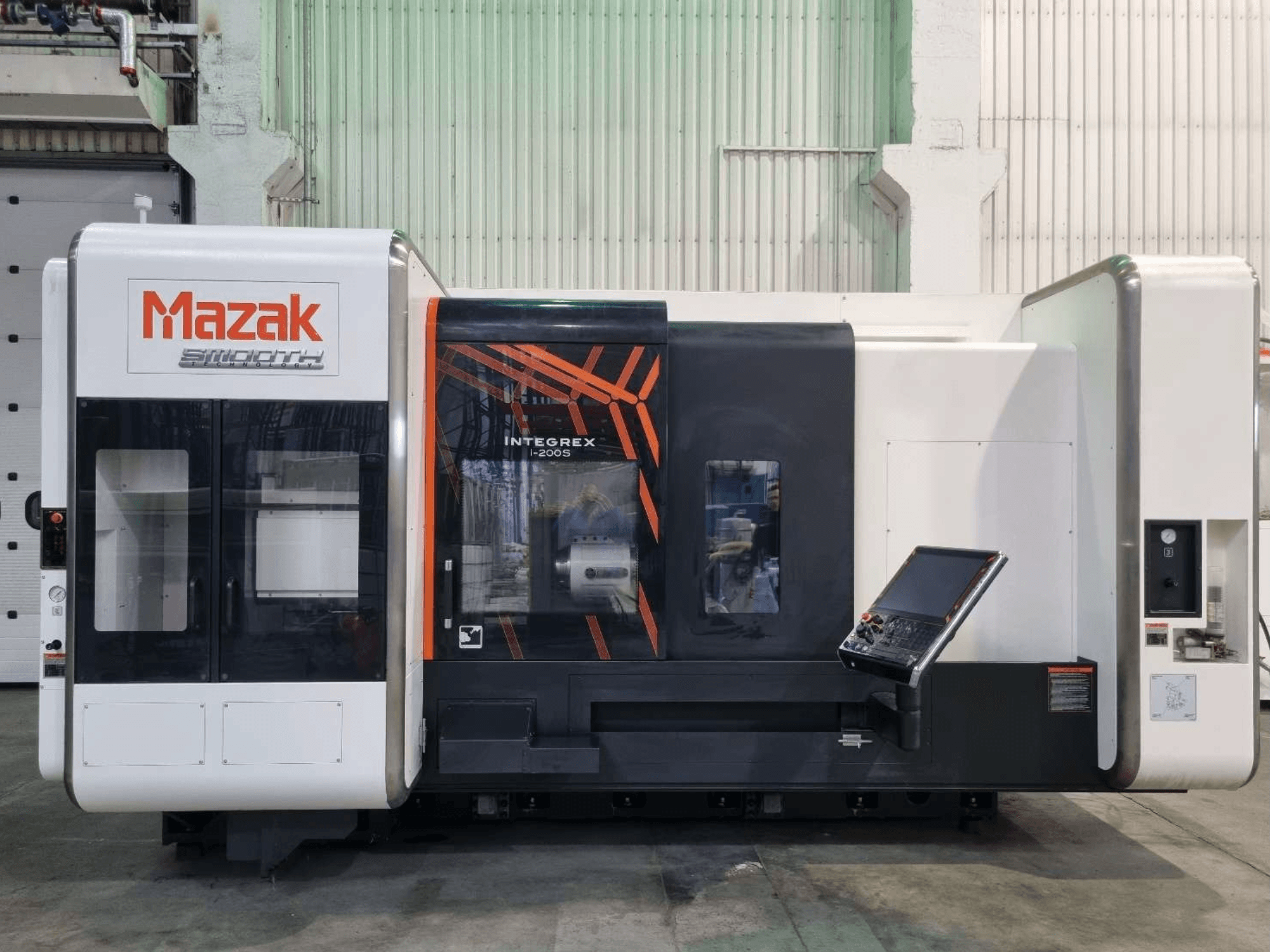

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Tiempo de funcionamiento: Aprox. 68 horas

• Disponibilidad: Inmediata

• Capacidades clave:

  • Mecanizado completo simultáneo en 5 ejes

  • Husillo principal + segundo husillo

  • Husillo de fresado con cambiador automático de herramientas

  • Torneado y fresado completos en una sola configuración

• Capacidad y rango de trabajo

  • Giro máx: Ø658 mm

  • Oscilación sobre carro transversal Ø658 mm

  • Diámetro máximo de mecanizado Ø658 mm

  • Longitud máxima de mecanizado: 1519 mm

  • Capacidad de barra (husillo principal) Ø102 mm

  • Capacidad de barra (segundo husillo) Ø65 mm

  • Masa de apoyo máx. (husillo principal): 650 kg

  • Masa máxima de apoyo (segundo husillo): 300 kg

• Husillo principal (HD1)

  • Tamaño del mandril: 12

  • Diámetro del husillo Ø112 mm

  • Potencia del motor: 22 / 18,5 kW

  • Par: 883,3 / 716,2 Nm

  • Tiempo de aceleración 4.9 s

  • Sistema de soplado de aire: Incluido

  • Configuración adicional: Husillo HD1 de alta resistencia; extracción del cilindro del husillo y del mandril estándar

• Segundo husillo (HD2)

  • Tamaño del mandril: 8

  • Velocidad máxima: 5.000 rpm

  • Diámetro del husillo: Ø76 mm

  • Potencia del motor: 18,5 / 15 kW

  • Par motor 325 / 238 Nm

  • Tiempo de aceleración 4.5 s

  • Opción de fábrica: Función de sincronización del husillo HD2

• Husillo de fresado

  • Velocidad máxima: 12.000 rpm

  • Potencia del motor 24 kW

  • Refrigeración Aceite y aire

  • Interfaz de herramienta: HSK-A63 (T63)

  • Tiempo de indexado a 90°: 0,5 s

  • Aceleración: 1.27 s

  • Lubricación: Aceite y aire

  • Capacidad de la herramienta:

    • Herramientas de torneado de diámetro exterior: □25 mm

    • Herramientas de torneado de D.I: Ø40 mm

    • Herramientas de fresado: Ø125 × 400 mm máx.

• Recorridos de los ejes

  • W: 1574 mm

  • Avance rápido: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Sistema de herramientas y almacén

  • Sistema de herramientas: CAPTO C6

  • Capacidad del almacén de herramientas: 72 posiciones

  • Cambiador automático de herramientas: Incluido

  • Funciones: Detección de rotura de herramienta en el almacén; Detección de sobrecarga

• Funciones CNC y software

  • Paquete de funciones de mecanizado de 5 ejes

  • Compensación del radio de la herramienta para 5 ejes

  • Interpolación cilíndrica

  • Interpolación de coordenadas polares

  • Roscado síncrono con husillo de fresado

• Refrigeración y preparación

  • Refrigerante a través de la herramienta 7 MPa

  • Preparación para el sistema de extracción de neblina de aceite

• Aspectos destacados

  • Prácticamente nueva con sólo ~68 horas de funcionamiento

  • Configuración de fábrica muy completa

  • Mecanizado completo simultáneo en 5 ejes

  • Configuración de husillo principal y subhusillo

  • Almacén CAPTO de 72 herramientas

  • Lista para producción con ahorros significativos frente a nueva

Equipamiento adicional

• Manipulación de virutas y piezas

  • Transportador lateral de virutas - tipo Consep

  • Transportador de piezas tipo cinta

• Alimentación de barras y manipulación de piezas

  • Alimentador de barras LNS QLS II

  • Kit de interfaz del alimentador de barras

  • Recogedor automático de piezas

• Filtración

  • Unidad de FILTRACIÓN SEI

    • Serie: JT040

    • Modelo: 40/70-V-I-R-FM

    • Año: 2018

• Otros accesorios

  • Anclajes para montaje en máquina

  • Lámpara de señalización del estado de la máquina de 3 colores
