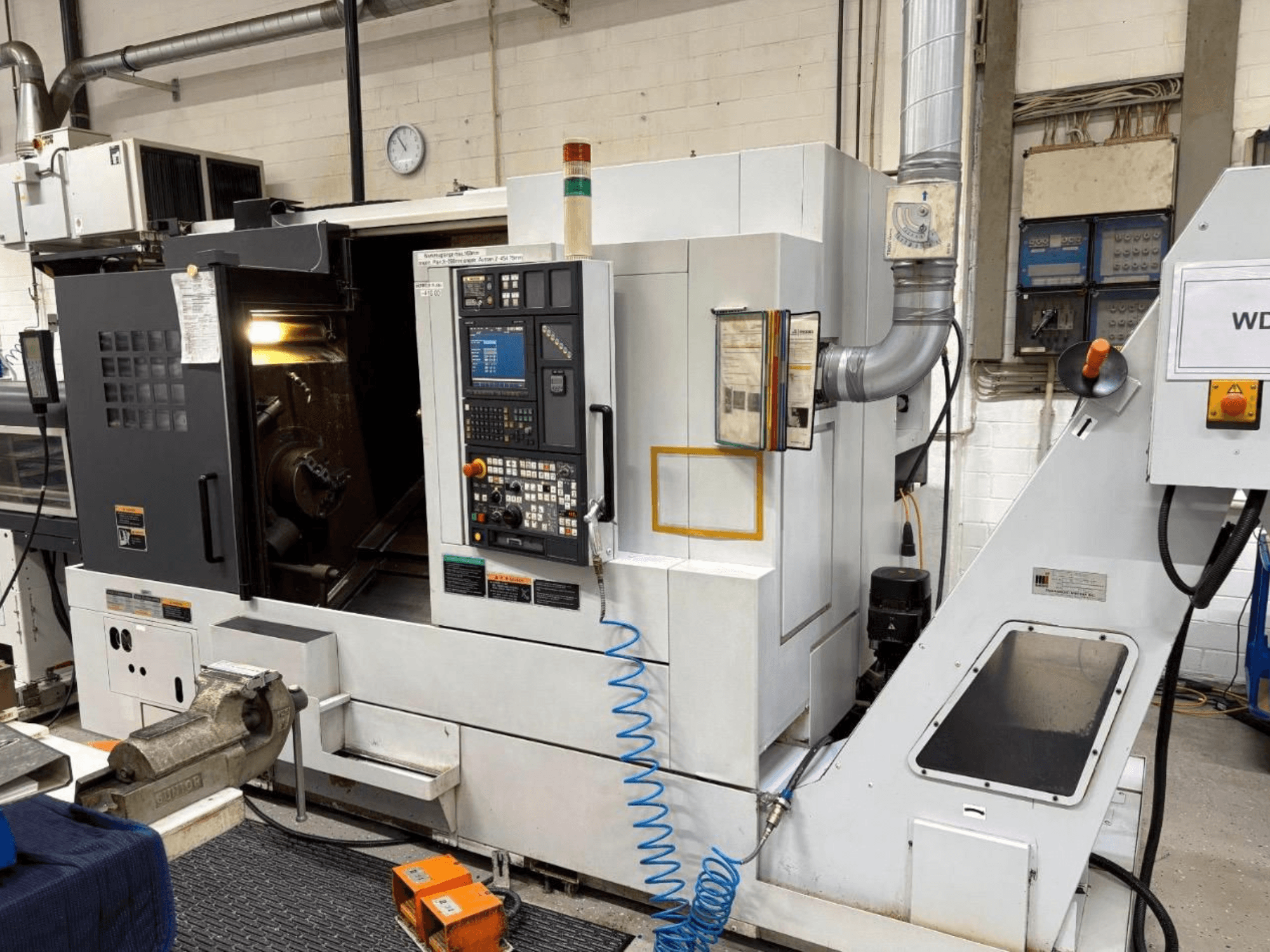

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Velocidades de avance rápido:

  • X: 30 m/min

  • Z: 30 m/min

  • Y: 10 m/min

• Husillo principal:

  • Punta del husillo: A2-8

  • Capacidad máxima de barra: 80 mm

  • Mandril: Kitagawa B-210, Ø250 mm

  • Eje C: posicionamiento de 360°

• Husillo secundario:

  • Punta del husillo: A2-6

  • Potencia del motor integrado: 15 kW

  • Mandril: Kitagawa B-208, Ø210 mm

  • Eje C: posicionamiento de 360°

  • Capacidad de transferencia de piezas: Sí

• Herramientas de fresado/accionadas:

  • Capacidad de la torreta: 12 estaciones

  • Estaciones de herramientas motorizadas: 12

  • Potencia del motor de la herramienta accionada: 5,5 kW

  • Velocidad máxima de la herramienta accionada: 6.000 rpm

  • Herramientas de accionamiento directo, fresado con herramientas motorizadas, mecanizado descentrado

• Torreta y herramientas:

  • Tiempo de indexación de la torreta: 0,2 s

  • Medición automática de herramientas: dos brazos de medición de herramientas Renishaw

• Construcción mecánica:

  • Guías: Guías prismáticas endurecidas en todos los ejes

  • Accionamiento del husillo: Motores integrados

  • Transmisión: Accionamiento directo (sin correas ni cajas de engranajes)

  • Par de arranque: 640 Nm

• Control CNC:

  • Control: Mori Seiki MAPPS IV

  • Programación conversacional, supervisión de la carga, supervisión del desgaste y consumo de herramientas

• Refrigeración y lubricación:

  • Refrigerador de aceite del husillo principal: Daikin

  • Enfriador de aceite del subhusillo: Daikin

• Conectividad:

  • USB, PCMCIA, RS-232

  • Interfaz para alimentador de barras: Incluida

• Capacidades de mecanizado:

  • Torneado y fresado simultáneos

  • Mecanizado en el eje Y

  • Interpolación de coordenadas polares

  • Taladrado y roscado descentrados

  • Mecanizado frontal y trasero con subhusillo

  • Mecanizado completo de la pieza en una sola configuración

  • Mecanizado multieje complejo

• Aplicaciones típicas:

  • Componentes torneados de precisión

  • Piezas aeroespaciales

  • Componentes de automoción

  • Componentes hidráulicos

  • Componentes médicos

  • Ingeniería de precisión general

Equipamiento adicional

• Alimentador automático de barras LNS, capacidad de 1,5 m

• Recogedor automático de piezas

• Transportador de virutas: tipo de cinta con bisagras montada lateralmente

• Pedales independientes para el mandril (husillo principal y secundario)

• Transformador eléctrico

• Paquete de documentación:

  • Manual de funcionamiento

  • Manual de programación

  • Lista de piezas

  • Esquemas eléctricos

• Portaherramientas: Portaherramientas estáticos y motorizados incluidos

• Otros equipos opcionales: No incluidos
