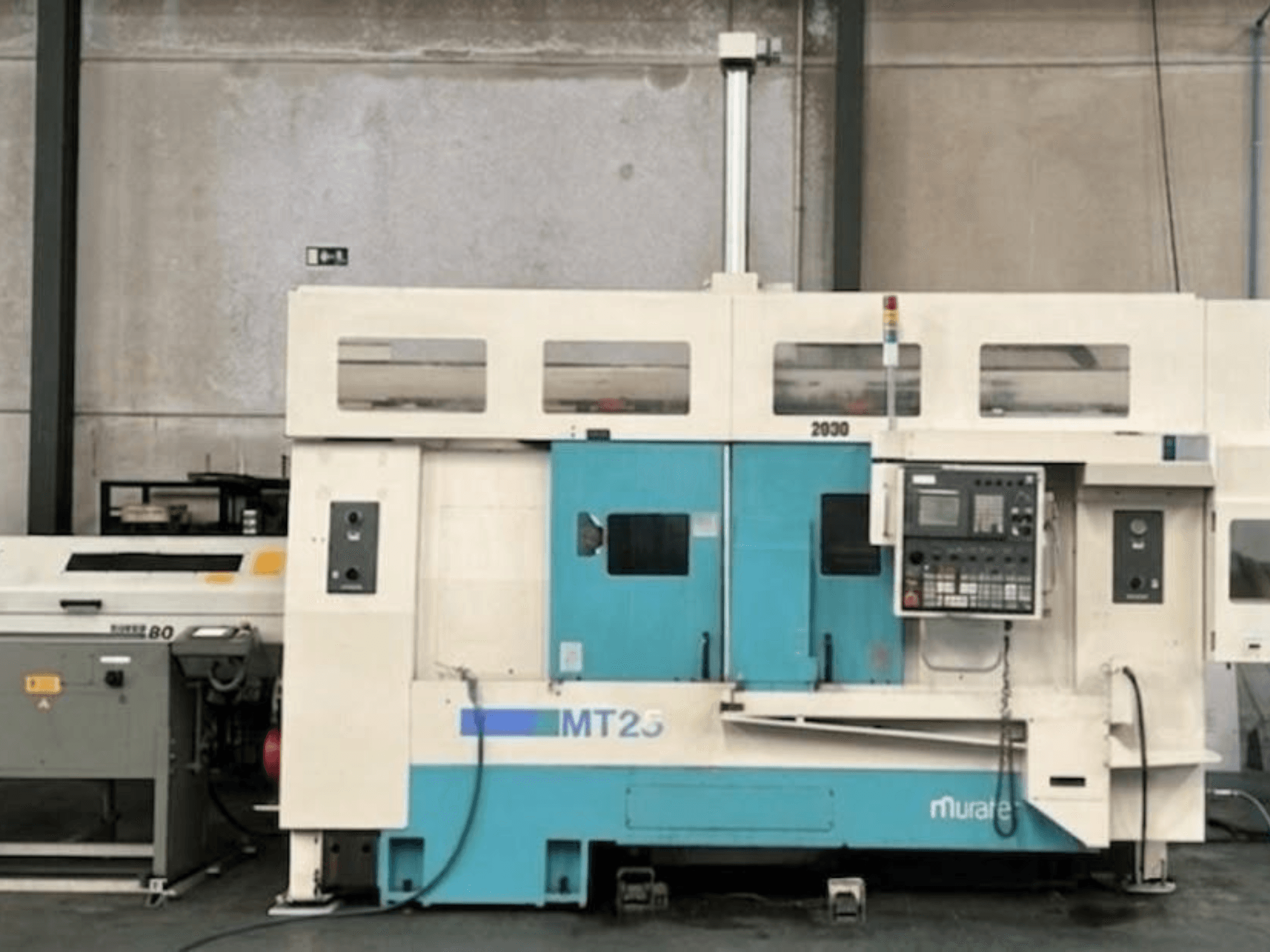

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Configuración: doble husillo / doble torreta / doble eje Y (9 ejes controlados)

• Unidad de control: CNC Fanuc (motores, servos, electrónica)

• Estado: Actualmente en funcionamiento; entrega inmediata

• Recorridos:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (subhusillo): 750 mm

• Capacidad y envolvente:

  • Diámetro máximo de mecanizado: 370 mm

  • Longitud máxima de mecanizado: 920 mm

  • Capacidad de barra: 67 mm

  • Desplazamiento rápido (X/Z): 20 / 25 m/min

• Husillos (dobles, idénticos):

  • Punta del husillo: A2-6

  • Par: 420 N·m

  • Transferencia de piezas: Transferencia automática entre husillos con control de par

• Torretas y capacidad de herramientas:

  • Torretas: 2 (ambas con eje Y y eje C)

  • Estaciones: 15 por torreta (todas motorizadas)

  • Velocidad de las herramientas motorizadas: 3.000 rpm

  • Motor de herramientas motorizadas: 4 kW

  • Tiempo de indexación: 0,2 s

• Construcción y características:

  • Guías: Guías de caja maciza (prismáticas) en todos los ejes

  • Limpieza: Limpieza automática con chorro de aire y refrigerante para el subhusillo

  • Supervisión: sistema de control de carga y monitor de desgaste de herramientas

Equipamiento adicional

• Cargador de pórtico: robot de pórtico de 3 ejes de alta velocidad, capacidad de 8 kg (carga/descarga automática)

• Alimentador de barras: Cargador de barras CNC de 1,5 m

• Recogedor de piezas: Brazo oscilante automático para piezas acabadas pequeñas

• Transportador de piezas: cinta transportadora integrada para componentes acabados

• Compartimento de muestreo: Área independiente para la inspección durante el proceso

• Transportador de virutas: Transportador de virutas con bisagra y salida trasera

• Sujeción de piezas: 2 mandriles hidráulicos Kitagawa de 250 mm

• Herramientas incluidas: Juego completo de portaherramientas fijos (diámetro exterior/interior) y portaherramientas motorizados (axiales/radiales)
