CMZ - TTL66ES-TUR-CMZ-2025-00001

• General

  • Diámetro máximo de giro: 800 mm

  • Diámetro máximo de torneado: 515 mm

  • Distancia entre las puntas de los husillos: 614 mm

  • Potencia instalada: 35,5 kVA

  • Capacidades de los depósitos: líquido refrigerante 510 L, aceite lubricante 18 L, aceite hidráulico 100 L

• Recorridos de los ejes

  • Torre superior (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Torre inferior (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Ejes del subhusillo: X3 +120/-120 mm, Z3 580 mm

• Velocidades de avance rápido

  • Ejes X: 30 m/min

  • Ejes Z: 30 m/min

  • Ejes Y: 20 m/min

• Aceleración de los ejes

  • Todos los ejes lineales: 1 G (9,8 m/s²)

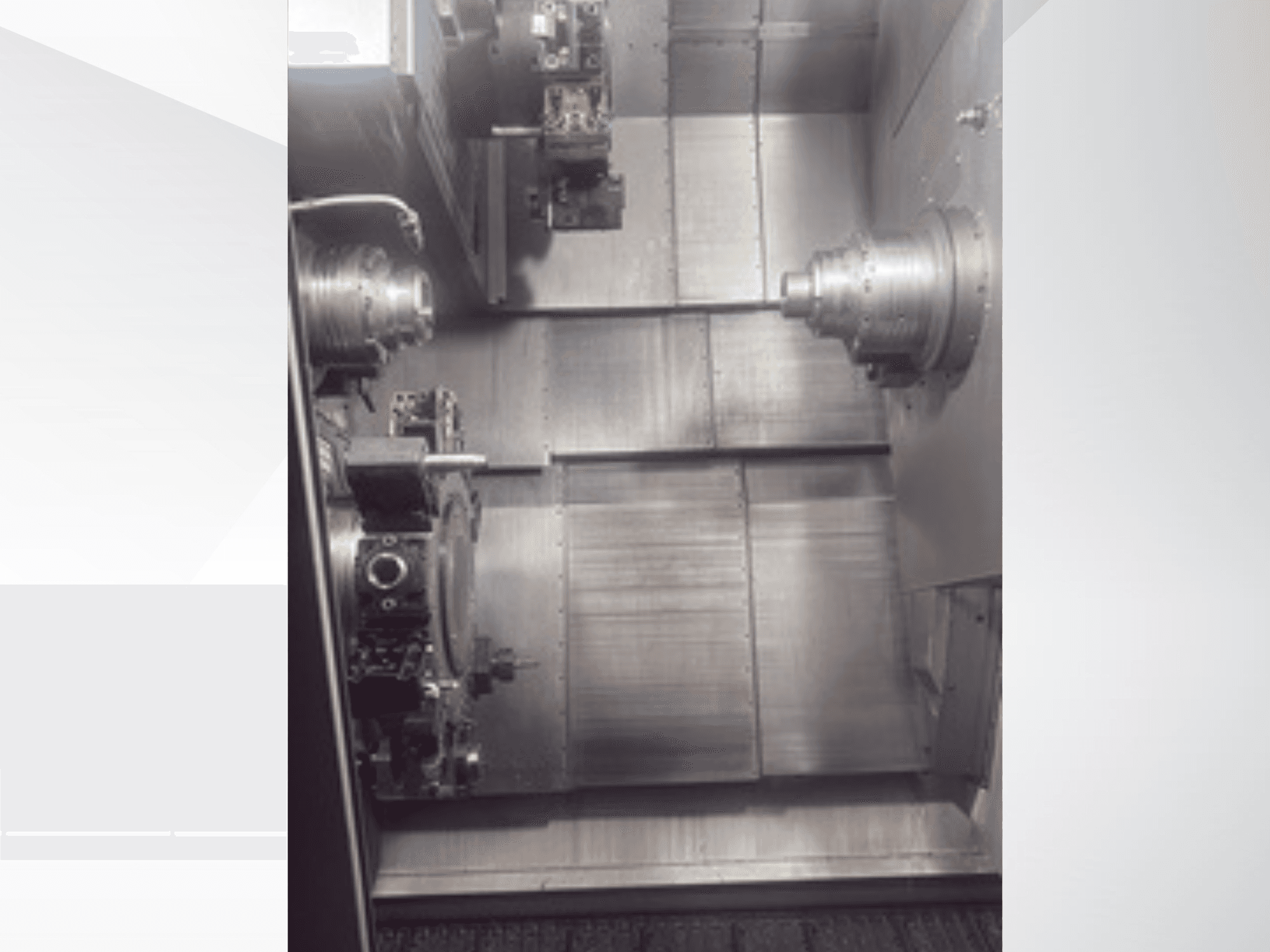

• Husillo principal

  • Tipo: motor integrado

  • Tamaño del mandril: 210 mm

  • Punta del husillo: ASA A2-6

  • Capacidad de barra: 66 mm

  • Diámetro interior del husillo: 72,5 mm

  • Diámetro interior del tubo de tracción: 66 mm

  • Diámetro exterior del cojinete: 170 mm

  • Potencia (máx. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Par (máx. / S3 25 % / S1): 205 / 180 / 150 Nm

• Subhusillo

  • Velocidad máxima: 4.000 rpm

  • Capacidad de barra: 66 mm

  • Diámetro interior del husillo: 72,5 mm

  • Diámetro interior del tubo de tracción: 66 mm

  • Diámetro exterior del cojinete: 170 mm

  • Recorrido X3: ±120 mm

  • Recorrido Z3: 580 mm

  • Potencia (máx. / S3 al 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Par (máx. / S3 al 25 % / S1): 205 / 180 / 150 Nm

• Torretas (superior e inferior)

  • Número de estaciones: 24

  • Posiciones de herramientas motorizadas: 12

  • Tamaño de la herramienta: 20×20 mm / 25×25 mm

  • Tiempo de indexación: 0,1 s

  • Fuerza de sujeción: 3.200 kgf

  • Diámetro del acoplamiento Curvic: 150 mm

• Herramientas motorizadas

  • Tipo de motor: motor síncrono integrado

  • Velocidad máxima: 12 000 rpm

  • Potencia (máx. / S1): 14 / 10 kW

  • Par máximo (máx. / S1): 42 / 32 Nm

  • Refrigeración: Refrigeración total por aceite

  • Interfaz de herramienta estándar: NT-55

• Construcción

  • Bancada inclinada de 60° de hierro fundido GG-25 de alta resistencia, optimizada mediante análisis FEA

  • Peso de la bancada: 4.450 kg

  • Guías lineales de rodillos NSK y husillos de bolas pretensados

  • 8 motores integrados refrigerados por aceite

  • Diseño térmicamente estable con husillos a 90° respecto al plano X–Z

• Gestión térmica y del refrigerante

  • Capacidad del enfriador de aceite: 5.000 W

  • Bomba de refrigerante de serie: 6 bar / 60 l/min

  • Capacidad del depósito de refrigerante: 510 L

  • Refrigeración por aceite para ambos husillos, todos los motores integrados en los ejes X/Y y ambos motores de herramientas motorizadas

  • Compensación térmica mediante control de la temperatura del aceite

• Control CNC

  • Fanuc 31i-T Plus con iHMI, pantalla táctil de 15"

  • Programación conversacional Manual Guide i

  • Conectividad Ethernet y USB

  • Capacidad de asistencia remota

  • Preparado para la Industria 4.0

  • 14 ejes controlados: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Control simultáneo de 4 ejes por canal

  • Funciones: roscado rígido, torneado poligonal, interpolación cilíndrica, interpolación en coordenadas polares, fresado de engranajes y capacidad de skiving de potencia

• Puntos clave de venta

  • Torretas de doble husillo + doble eje Y

  • Capacidad de mecanizado simultáneo con 4 herramientas

  • Arquitectura con motores totalmente integrados (sin correas)

  • Capacidad de barra de 66 mm en ambos husillos

  • Herramientas motorizadas a 12 000 rpm

  • Mecanizado superpuesto con subhusillo móvil

  • Adecuado para la producción en serie de piezas para los sectores de la automoción, la hidráulica, la aeronáutica y el torneado de precisión

Equipamiento adicional

• Bomba de refrigerante de alta presión opcional: 15 bar

• Contrapunto opcional

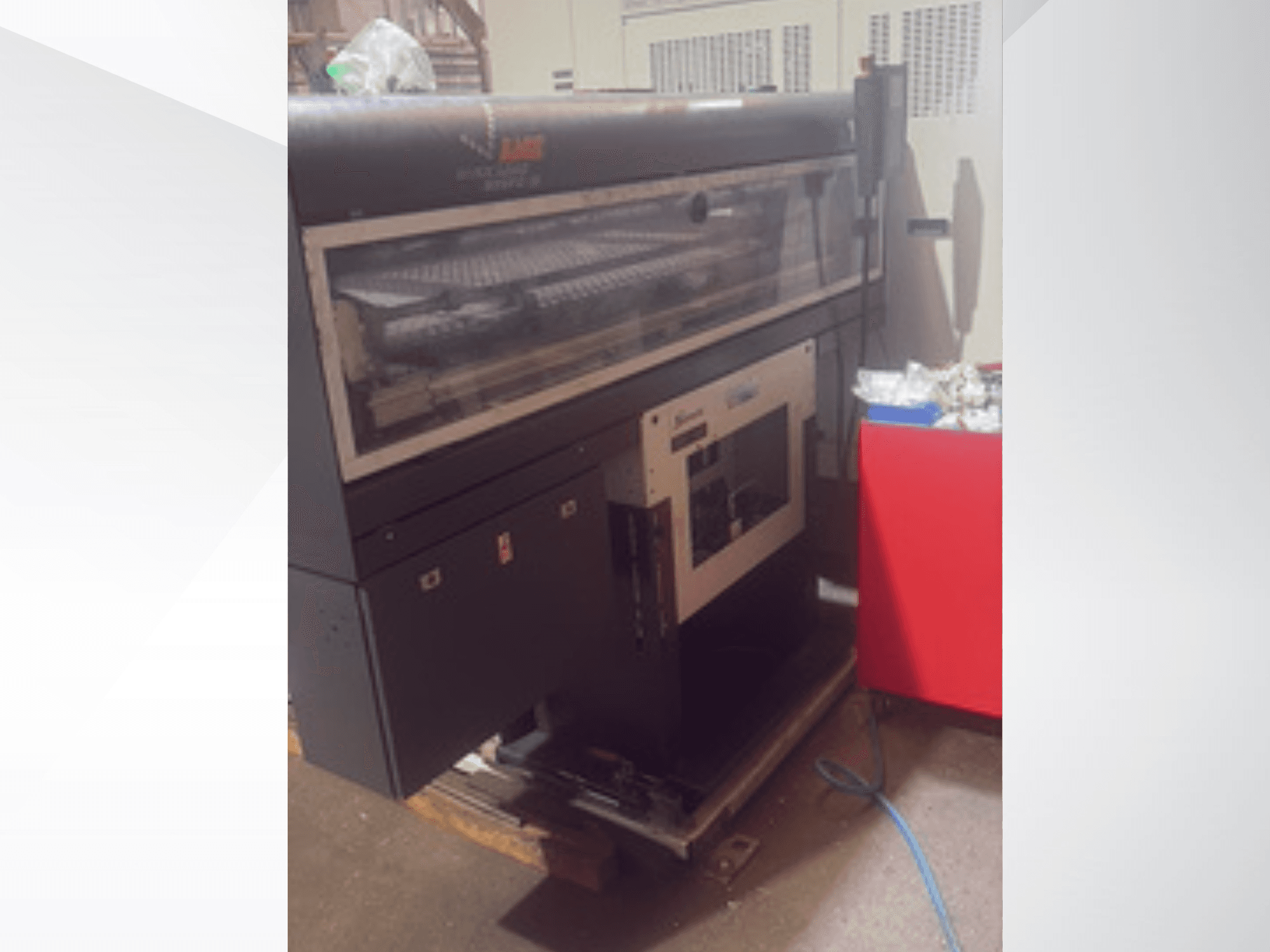

• No especificado en la información facilitada: robots, automatización, transportador de virutas, alimentador de barras
