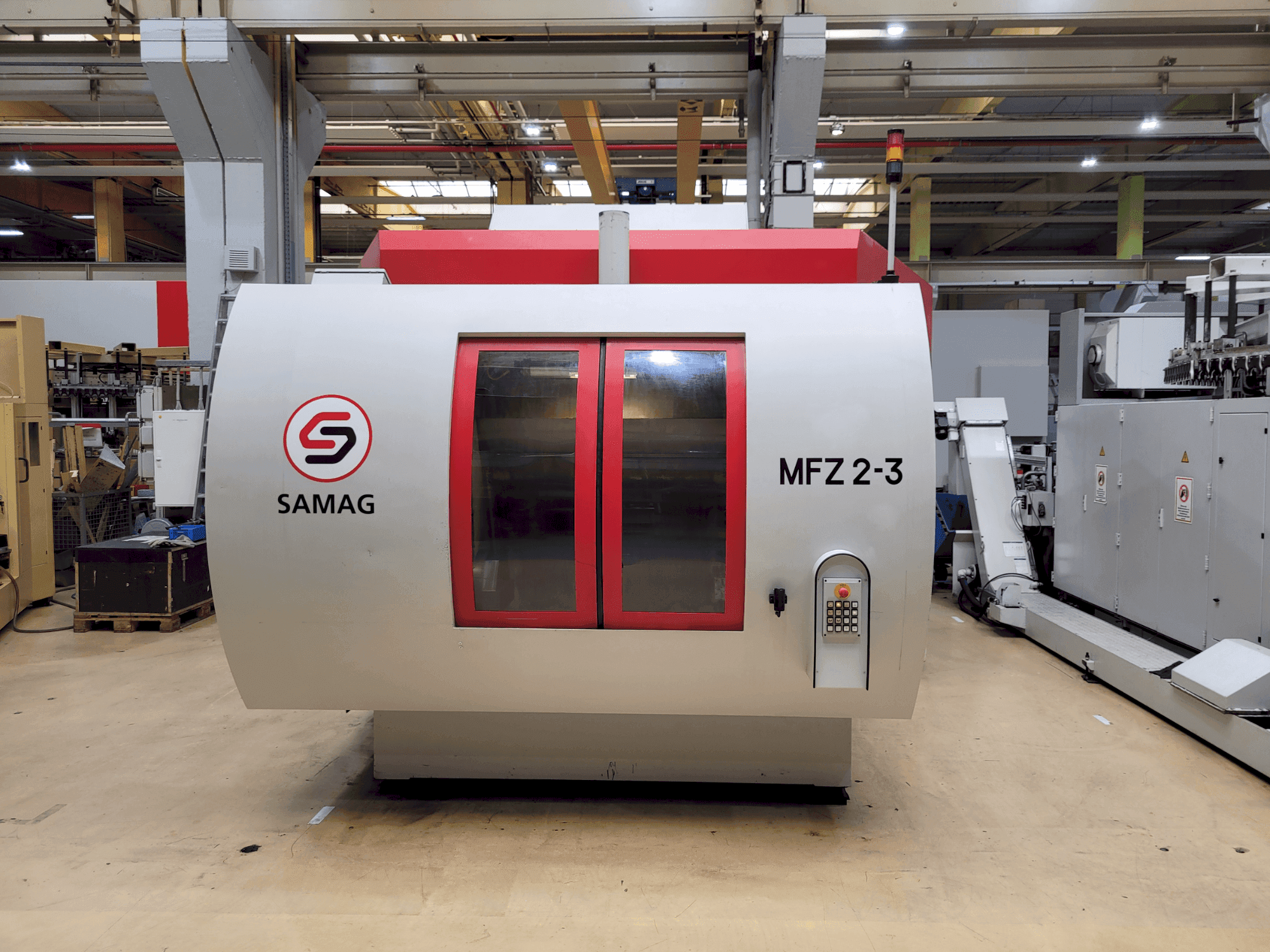

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

Información adicional

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Espacio de instalación necesario (largo x ancho): aprox. 5950 mm x 6700 mm
  • - Peso (kg) incluido el sistema de refrigeración y el transportador de virutas: aprox. 25000 kg
  • - Tensión de funcionamiento: 400 v 3 n~ 50 hz
  • - Tensión mando/válvula: 24 v cc
  • - Potencia nominal de la máquina: aprox. 82 kva
  • - Fusible de reserva antes del interruptor principal: 3 x 160 a
  • - Sección del conector: 70 mm²

Más información

• - Sistema de sujeción de herramientas Ott Par de apriete (S1/S6): 63/83 Nm Velocidad nominal: 4200 rpm Diámetro del rodamiento del husillo: 70 mm Lubricación del husillo: Lubricación con grasa de por vida 1 Soporte giratorio horizontal 180° (eje W) Diámetro de la placa frontal (accionamiento NC/contracojinete): 500/345 mm Par tangencial admisible: 15000 Nm Precisión de posicionamiento: ±3 segundos angulares Tiempo de giro (0°/180°): Aprox. 6 s Número de ejes horizontales de soporte de piezas de 360 Posicionamiento mediante engranaje frontal 120 x 3° Precisión de posicionamiento (120 x 3°): ±3 segundos de arco Max. Carga de transporte por eje A: Aprox. 600 kg Par tangencial admisible 5000 Nm Área de trabajo (círculo de interferencia x longitud): Ø700 x 940 (1036) mm Aproximación a posiciones intermedias fuera del paso de 3 Posible (control de posición NC) Precisión de posicionamiento: ±25 segundos angulares Par tangencial admisible: 1000 Nm Almacén de herramientas: 90 posiciones de herramienta (3 x 30) Máx. Diámetro de herramienta con posiciones adyacentes libres: 160 mm Tiempo de corte (dentro de 1 cartucho): Aprox. 5,2 s Material Capacidad de la unidad hidráulica: 160 l Presión Presión de trabajo: 160 bar Caudal máx. Caudal 12 l/min Sistema neumático: Conexión de aire comprimido requerida, Consumo de aire requerido (a corto plazo) 6 ± 0,5 bar Calidad del aire de fábrica: Clase 545 según DIN-ISO 8573-1 Sistema de refrigeración: Sistema de refrigerante Knoll con refrigeración por refrigerante Capacidad del depósito de refrigerante: Máx. 1400 l Lavado separado de la bancada de la máquina: 160 l/min a 2,6 bar Refrigeración externa de la herramienta y varias funciones de lavado: 120 l/min a 3,5 bar Refrigeración interna de la herramienta a través de los husillos: 40 l/min a 60 bar
