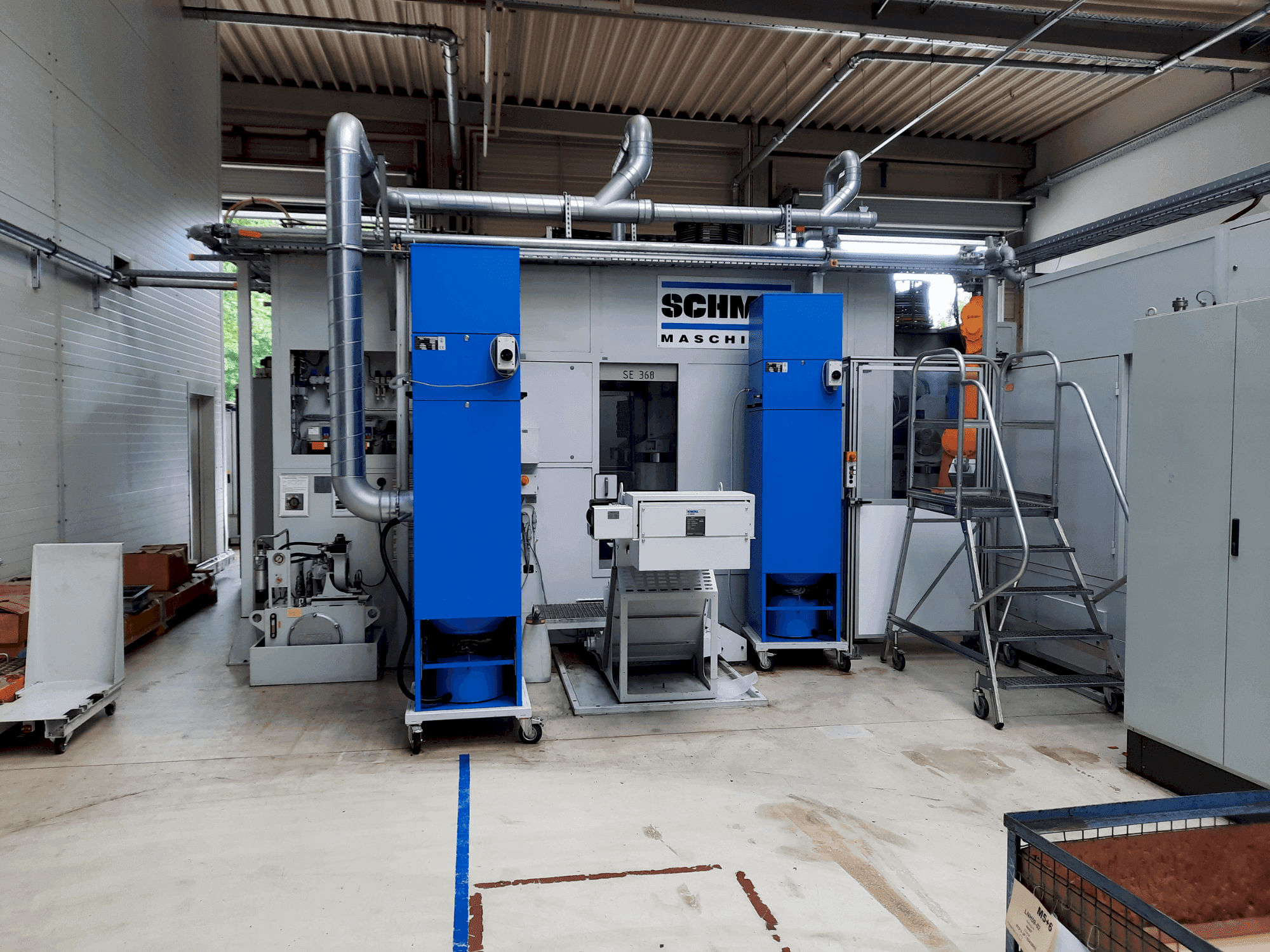

SCHMID - SE 368DE-MIL-SCH-2019-00002

Equipamiento adicional

• Doble husillo
• Mesa lanzadera
• 2x 2 unidades giratorias NC
• Sistema de armarios de distribución
• Transportador de virutas Knoll 600K-1 2019
• Unidad hidráulica
• Sistema de filtrado
• Sistema de refrigeración Lahntechnik KOF1803-100 2020
• Número de posiciones del almacén de herramientas: 2x 30
• Mesa giratoria (NC / sujeción hidráulica) : n x 360o, eje vertical,

Beneficios de la máquina

Ventajas técnicas de la máquina

• Accionamiento principal trifásico ibag : s1-100% 40 kw / s6-40% 52 kw
• Datos clave de rendimiento husillo de trabajo kw s1 : 3 12 29 40 40
• Velocidades del husillo aprox. 1/min : 1. 000 5. 000 10. 000 20. 000 24. 000
• Par aprox. Nm : 27 27 27 19 17
• Diámetro de la herramienta con posiciones vecinas libres : 125 mm
• Mesa giratoria (nc / indexación hidráulica) : eje vertical, 0° - 180°, máx. Ángulo de rotación en relación con el 5º eje : +/- 150°
• Diámetro de la mesa giratoria : 400 mm, mesa giratoria (ejes horizontales u1-u2/ v1-v2), mesa giratoria (nc / sujeción hidráulica) : n x 360o, eje vertical, diámetro de la mesa giratoria : 330 mm
• Sujeción de palets : 2 módulos de sujeción de punto cero/mesa
• Sistemas de medición de posición : sistemas de medición de posición absoluta
• Tolerancia de posición x - y - z : 0. 008 mm (vdi/dgq 3441)

Más información

Máquina aún en marcha
