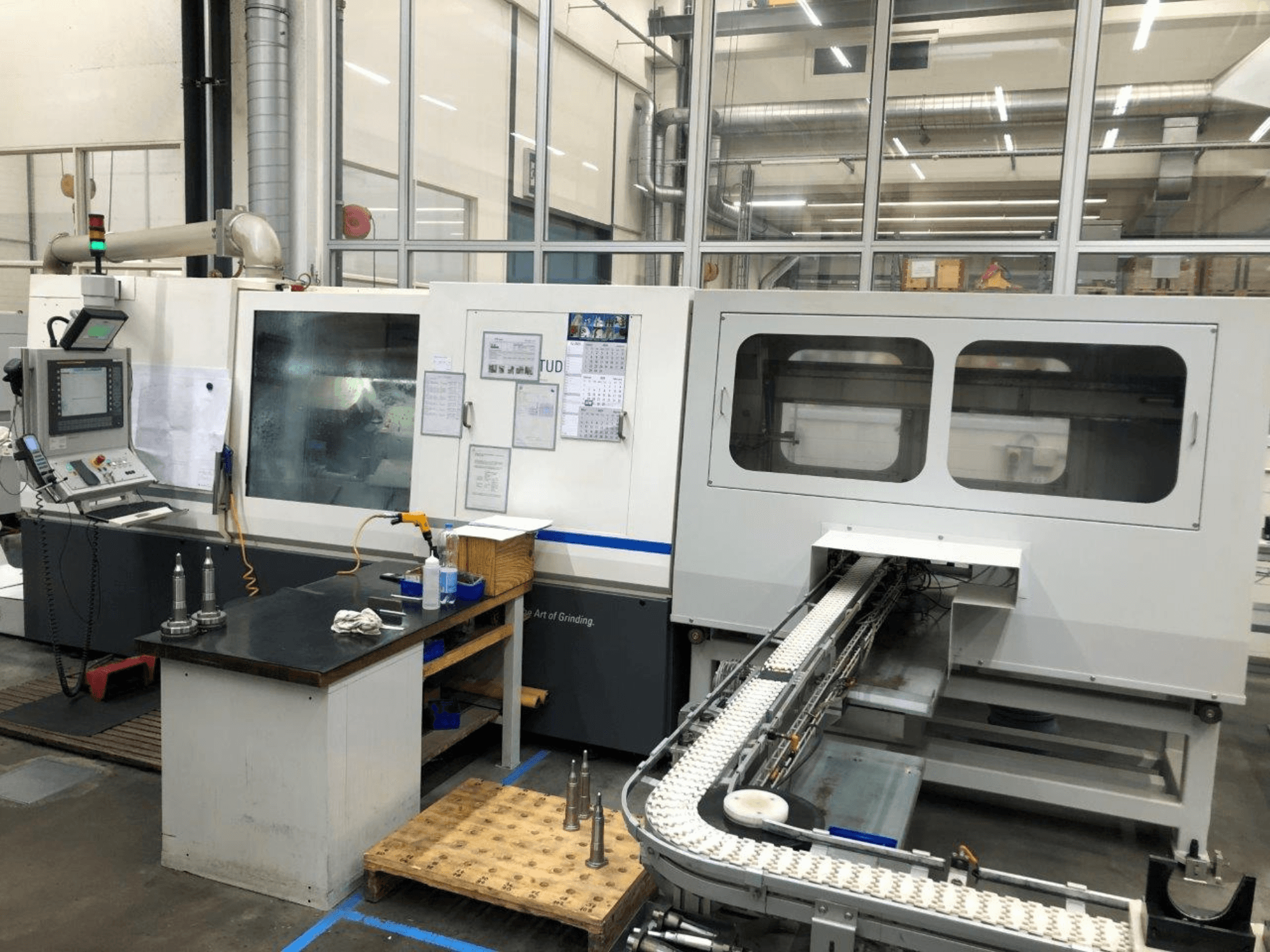

STUDER - S242CH-GRI-STU-2008-00001

• Distancia entre ejes: Pequeña (2 carros transversales) 400 mm; Larga (2 carros transversales) 800 mm; Larga (3 carros transversales) 800 mm

• Diámetro de giro: 180 mm

• Peso máx. de la pieza: 20 kg

• Eje X (carro transversal)

  • Velocidad: 0,001-1.500 mm/min

  • Resolución 0,00001 mm

• Eje Z (carro longitudinal)

  • Recorrido máx.: 850 / 1.600 mm

  • Velocidad: 0,001-25.000 mm/min

  • Resolución: 0,00001 mm

• Torreta giratoria

  • 8 estaciones: Capto 6 fijo

  • 12 estaciones: VDI 40 fija

  • 8 estaciones: VDI 30 accionada fija

  • Velocidad máx. de accionamiento: 4.000 rpm

  • Potencia motriz: 2,5 kW

  • Opción: Barra de medición longitudinal activa en la torreta (Capto o VDI)

• Cabezal de rectificado

  • Ángulo de montaje: -25° / +25

  • Velocidad de rectificado: 50 m/s

  • Tamaño de muela: Ø 400 x 50 (63) x 127 mm

• Accesorio de rectificado interior

  • Posiciones del husillo en la placa giratoria: 3

  • Posición del husillo 0° / +45°

  • Posicionamiento automático en 3 posiciones

  • Rango del husillo de rectificado interno 1.200-120.000 rpm

  • Velocidades de husillo disponibles: 24.000-120.000 rpm

• Cabezal portapiezas (fijo)

  • Rango de velocidades: 1-7.500 min-¹

  • Potencia motriz: 10,5 kW

  • Portaherramientas: MK4 / DIN 55026 A4

  • Carga durante el rectificado superficial 500 Nm

  • Precisión de redondez: 0,0004 mm

• Portaherramientas (orientable)

  • Margen de giro: 0-10°

  • Resolución 0.0001°

  • Rango de velocidad: 1-4.000 min-¹

  • Potencia motriz: 10,5 kW

  • Portaherramientas: MKS / DIN 55026 A6

  • Carga durante el rectificado superficial 500 Nm

  • Precisión de redondez: 0,0004 mm

• Eje W / Contrapunto

  • Recorrido máx.: 450 / 1.650 mm

  • Velocidad: 0,001-1.500 mm/min

  • Ajuste fino para correcciones de cilindricidad: ±0,01 mm

  • Opción: Retroceso de la caña ±0,40 mm

  • Diámetro de la caña: 60 mm

  • Cono de montaje: MK4

  • Recorrido de la caña: 45 mm

  • Contrapunto síncrono opcional: 1-7.500 rpm; potencia de accionamiento 10,5 kW; cono de montaje MK4 / DIN 55026 A4

• Reavivado

  • Herramienta de reavivado de pie, soporte con montura MK1

  • Diamante de una punta / teja acortada

  • Husillo de reavivado con accionamiento axial sobre soporte giratorio: Ø 58 / 89 / 100 mm máx.

  • Husillo de reavivado con accionamiento axial en la parte trasera: Ø 100 mm máx.

• Valores de conexión

  • Carga total conectada 45 kVA

  • Presión de aire mínima: 5,5 bar

  • Peso total: 7.600 / 12.000 kg

• Estado y servicio

  • Todavía en funcionamiento

  • Sin trabajos de desbaste

  • Mantenimiento anual por Studer

Equipamiento adicional

• Automatización de ejes (incluida en el volumen de suministro)

• Muelas (incluidas)
