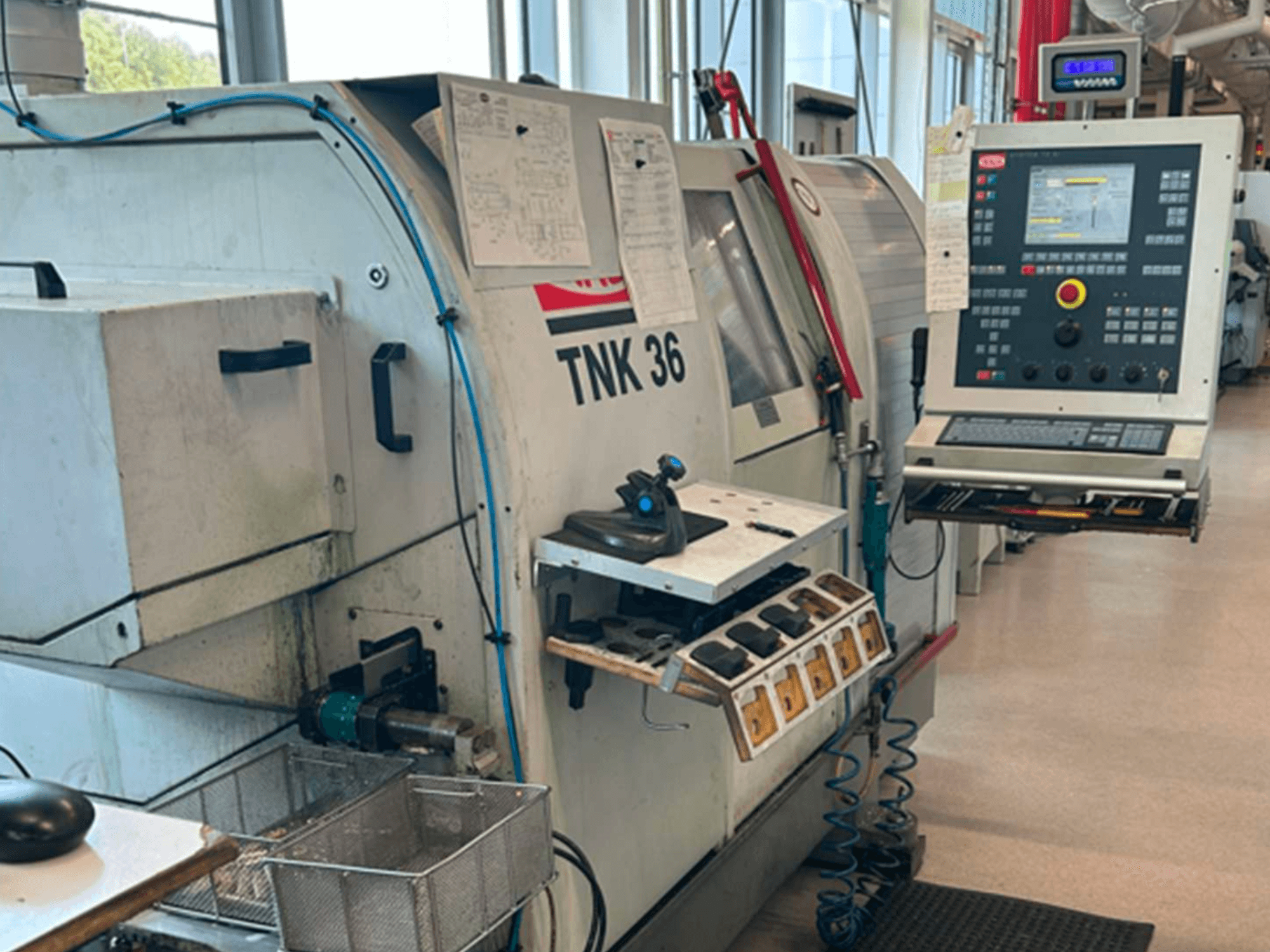

TRAUB - TNK 36DE-TUR-TRA-2002-00002

• Pantalla plana de 14"

• Interfaz RS232 V24 adicional en el armario eléctrico

• Interfaz MDE en el armario eléctrico (estado de la máquina y contador de piezas)

• Mandril rígido de roscado sin compensación

• Función Polyform para el eje C

• Control de herramientas

• Diámetro interior del husillo principal: 36 mm

• Potencia de accionamiento del husillo principal: CA 6,7 / 10,7 kW

• Eje C del husillo principal

• Contrahusillo motorizado

• Diámetro del contrahusillo: 32 mm

• Velocidad del contrahusillo: 6.300 rpm

• Recorrido del eje Z del contrahusillo: 250 mm

• Avance rápido del eje Z del contrahusillo: 30 m/min

• Eje C del contrahusillo

• Dispositivo de presión de sujeción del contrahusillo

• Ejector de piezas

• Mayor fuerza de avance

• Mandril Hainbuch Axfix

• Recorrido X2: 50 mm

• Recorrido Y2: ±20 mm

• Recorrido Z2: 100 mm

• Avance rápido en X2: 15 m/min

• Desplazamiento rápido en Y2: 15 m/min

• Desplazamiento rápido Z2: 15 m/min

• 12 herramientas accionadas (mediante accionamiento central)

• Velocidad de la herramienta accionada: 6.000 rpm

• Caja de cambios electrónica

• Recorrido X3: 370 mm

• Recorrido Z3: 250 mm

• Avance rápido en X3: 30–60 m/min

• Avance rápido en Z3: 30 m/min

• 5 herramientas accionadas

• Diámetro del portaherramientas: 40 mm

• Velocidad de la herramienta accionada: 6.000 rpm

• Mayor fuerza de avance

• Recorrido X4: 73 mm

• Recorrido en Y4: ±50 mm

• Desplazamiento rápido en X4: 15 m/min

• Desplazamiento rápido en Y4: 15 m/min

• 5 herramientas accionadas

• Diámetro del portaherramientas: 40 mm

• Velocidad de la herramienta accionada: 6.000 rpm

• Transportador de piezas a la izquierda

• Pinza neumática para piezas

• Mordazas de sujeción: Ø5–8 mm / Ø8–20 mm / Ø20–36 mm

• Longitud máxima de la pieza: 200 mm

• Diámetro máximo de la pieza: 32 mm

• Filtro de cinta compacto RESY

• Unidad de refrigeración

• Capacidad del depósito de refrigerante: aprox. 360 l

• Presión del líquido refrigerante: 7 bar

• Caudal de refrigerante: 50 l/min

• Refrigerante a través de la herramienta: 30 bar

• Pistola de refrigerante

• Potencia conectada: 22 kW

Equipamiento opcional, no incluido:

• Transportador de virutas de cinta articulada KNOLL 240S-1/100 (altura de descarga: 950 mm)

• Preparación para alimentador de barras (tubos guía de Ø25 / Ø36)

• Tope giratorio para piezas de trabajo (vástago de 16 × 16 mm)

• Sistema de control de colisiones Brankamp CMS 100 (husillo principal y contrahusillo)

• Alimentador de barras FMB Turbo 5-42 XT / 3200 «C»

• Juego básico de portaherramientas fijos y motorizados incluido
