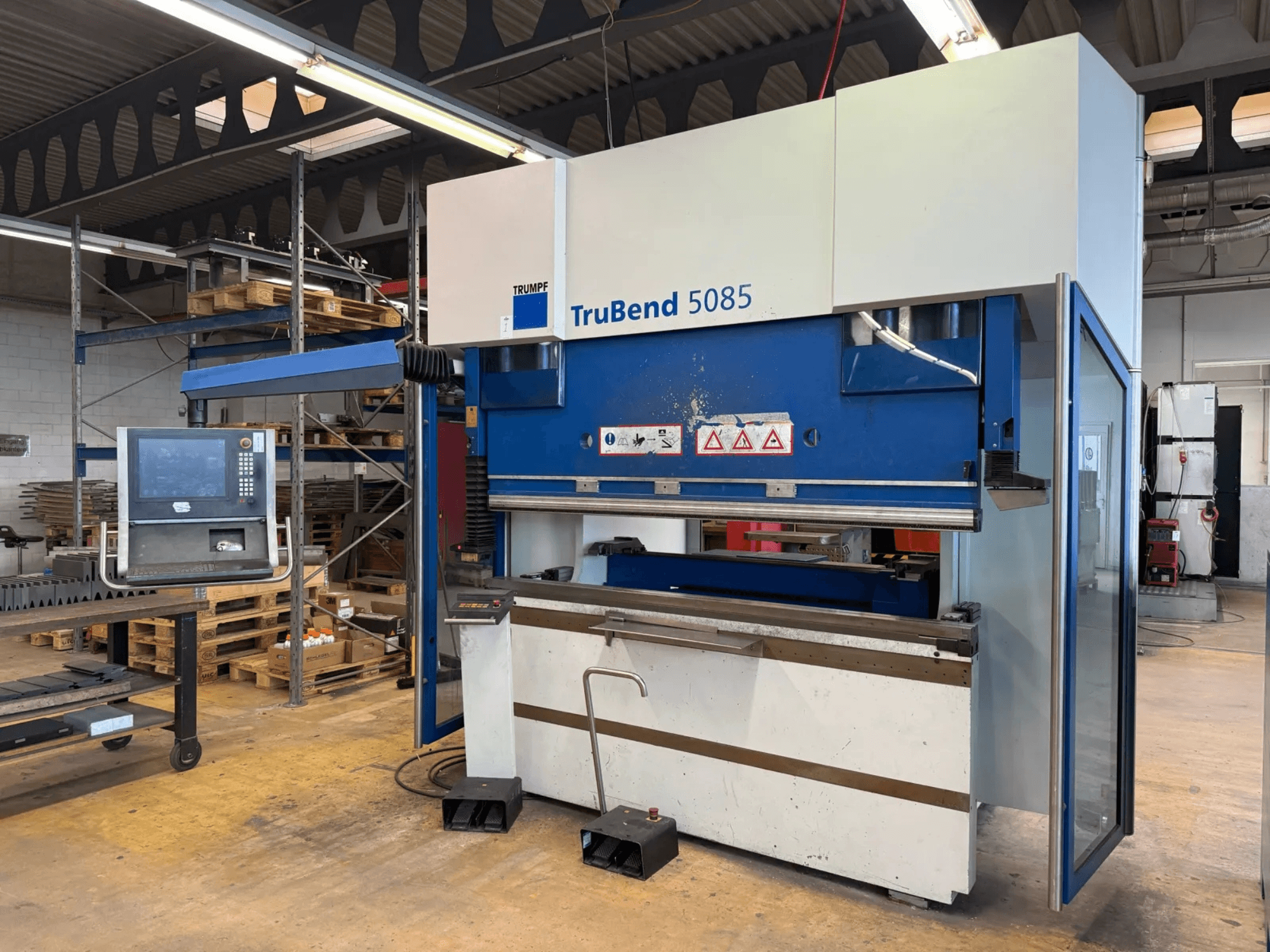

TRUMPF - TruBend 5085PL-BEN-TRU-2008-00002

Marcado CE: Sí

Distancia entre columnas: aprox. 1.750 mm

Profundidad de la garganta: aprox. 420 mm

Altura de apertura: aprox. 385 mm

Presión de funcionamiento: 300 bar

Control CNC: Control CNC TRUMPF / TASC 6000

Topes traseros: topes traseros CNC de 5 ejes

• Ejes: X, X5, R, Z1, Z2

• Recorrido del eje X: aprox. 600 mm

• Recorrido del eje R: aprox. 250 mm

Herramientas/sujeción: sujeción hidráulica superior e inferior de herramientas WILA; sistema de herramientas: WILA

Velocidades de los ejes:

• Avance rápido del eje Y: aprox. 220 mm/s

• Velocidad de trabajo del eje Y: hasta aprox. 25 mm/s

• Retorno del eje Y: aprox. 220 mm/s

• Eje X: aprox. 1.000–1.750 mm/s

• Eje R: aprox. 330 mm/s

• Eje Z: aprox. 1.750–2.500 mm/s

Horas de funcionamiento del carro/viga: 1.932,8 h

Características eléctricas:

• Tensión de alimentación: 3 × 400 V

• Frecuencia: 50 Hz

• Corriente nominal: 24,0 A

• Carga conectada: 17,0 kVA

• Tensión de control: 24 V CC

Neumática: Conexión de aire comprimido a 6 bar

Seguridad:

• Tiempo de parada: máx. 95 ms

• Distancia de frenado a 220 mm/s: máx. 10 mm

• Distancia de parada a 160 mm/s: máx. 8,5 mm

• Distancia mínima de seguridad: 190 mm
