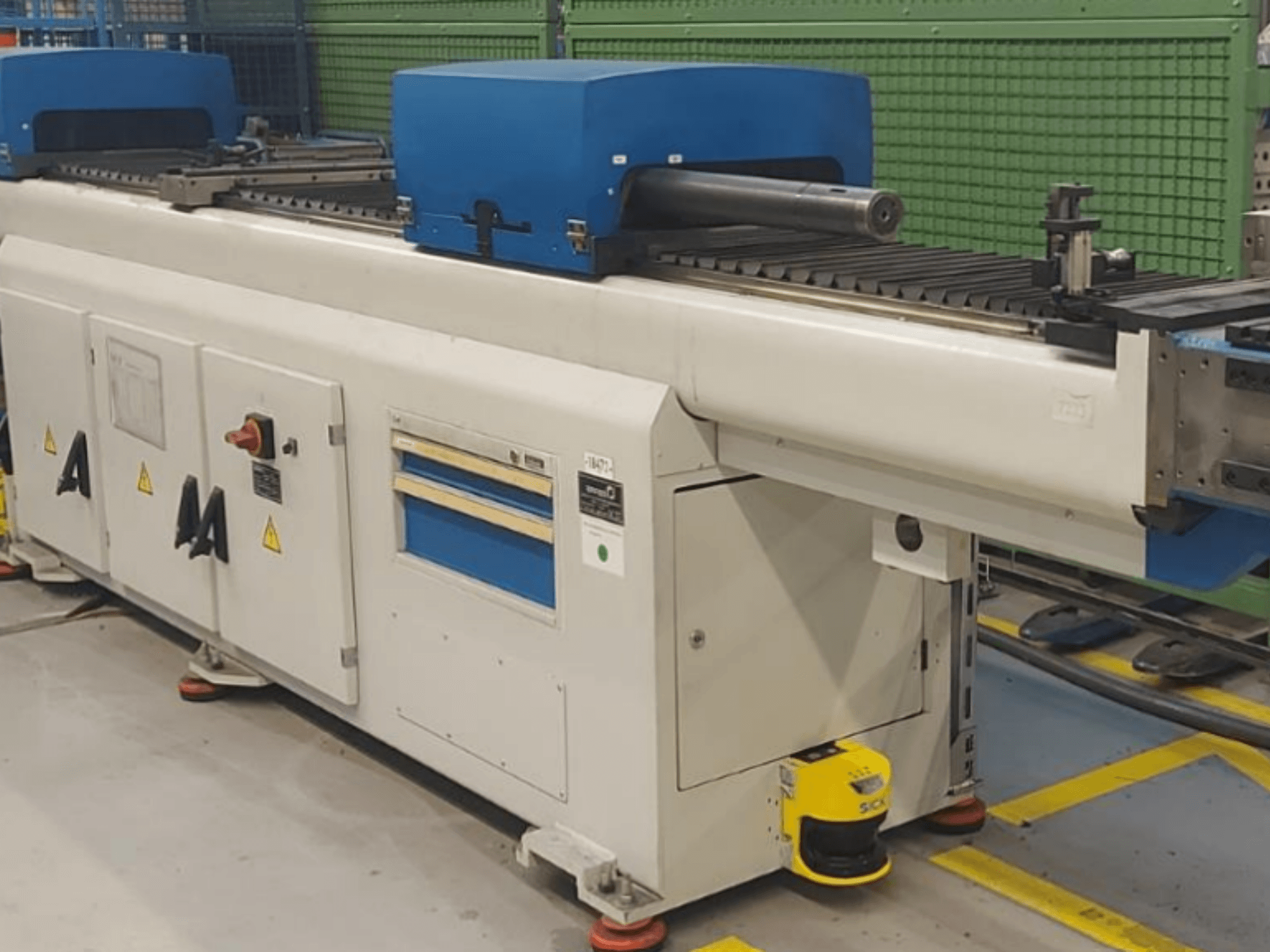

WAFIOS - BER-35DE-BEN-WAF-2008-00001

Máquina curvadora de tubos

Sistema de control: Schleicher XCN 540 CNC

Capacidad de curvado (acero/acero inoxidable/metales no ferrosos): Diámetro de 3 a 35 x 3 mm (con R=2xD)

Capacidad máxima de curvado (probada): 38 x 2,5 mm (con R=2,5xD)

Capacidad para material macizo: St.35 hasta D=20 mm

Longitud de alimentación de tubos: 3000 mm

Ángulo de curvado: de 1° a 190°

Radio de curvado (máx.): de 260 mm al centro del tubo

Radio de curvatura (mín.): 3 mm hasta el centro del tubo

Velocidad de doblado: de 1° a 90°/s (programable)

Velocidad de retorno: 90°/s (constante)

Velocidad de avance: 1500 mm/s

Recorrido de la corredera: máx. 100 mm

Recorrido de sujeción: máx. 100 mm

Fuerza de retracción del mandril: 30 kN

Fuerza del contra-soporte: 25 kN

Fuerza de sujeción: 45 kN (ajustable)

Tensión de funcionamiento: 400 V

Corriente nominal: 35 A

Consumo de aire: 36 l/min a 6 bar

Equipamiento adicional: Unidad de mandril (servoaccionada), sistema de seguridad con escáner láser (CE), guía deslizante (controlada por eje), juego de adaptadores para herramientas Pulzer

Conformidad: Marcado CE

Inspección de seguridad: Homologación técnica de seguridad completada

11 195 horas de funcionamiento

Brazo de medición incluido
