WAFIOS - Fmu1CH-BEN-WAF-2000-00001

- Fase/Conexión: 3 ~

- Tensión: 400 V

- Frecuencia: 50 Hz

- Tensión de control: 24 V CC / 230 V CA

- Protección por fusibles (amperios): 35 A (principal) / 25 A

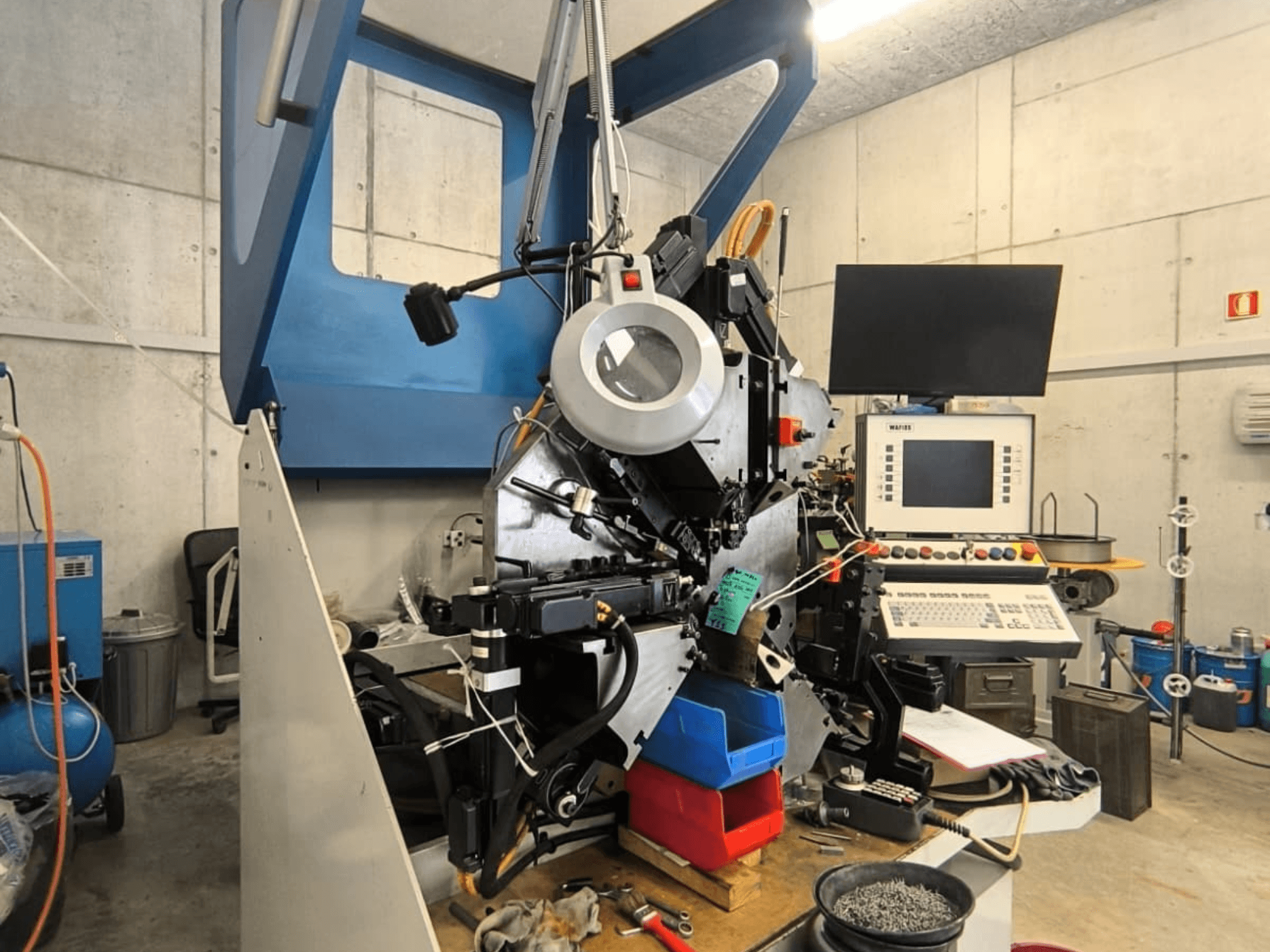

- Interfaz de control: Panel de control CNC integrado con teclado QWERTY físico completo, teclas de función y monitor secundario de visualización superior.

- Componentes incluidos/acoplados: configuración de carro circular con múltiples herramientas, mecanismo de alimentación con enderezador de alambre integrado, estación de transferencia/manipulación de piezas, cubierta protectora (azul), lámpara de inspección con lupa, luz de estado (roja/verde)

- Aplicación: Fabricación de muelles y piezas curvadas

- Funcionamiento: comando automático programable por CNC (de 7 a 12 ejes)

- Rango de diámetros de alambre: 0,4 - 1,6 mm

- Longitud de alimentación del alambre: libremente programable, ilimitada

- Velocidad de alimentación: máx. 100 m/min

- Longitud de rotación: máx. 68 mm

- Carrera de la unidad de bobinado y doblado: máx. 80 mm

- Precisión de programación (eje C de alimentación): 0,001 mm

- Precisión de programación (eje A de rotación del alambre): 0,005°

- Precisión de programación (rotación del eje Y del cabezal de bobinado): 0,01°

- Precisión de programación (eje Z longitudinal del cabezal de bobinado): 0,001 mm

- Precisión de programación (correderas CNC): 0,005 mm

- Precisión de programación (girador CNC elevado): 0,05°

- Altura de trabajo: 1200 mm (centro del alambre)

- Rendimiento de producción: máx. 150 uds./min

- Potencia instalada: 8 kW

- Consumo de aire: aprox. 1 - 8 l/min a aprox. 6 bar (dependiendo de los accesorios)

- Nivel de ruido: aprox. 70 dB/A

- Tolerancia de tensión nominal de funcionamiento: -10 % / +6 %

- Temperatura ambiente de funcionamiento: de +10 °C a +50 °C

- Temperatura de transporte y almacenamiento: de -10 °C a +50 °C

- Humedad de funcionamiento: máx. 70 % de humedad relativa a 25 °C (no se permite la pulverización)

- Humedad de almacenamiento/transporte: máx. 90 % de humedad relativa

- Altura con la cubierta abierta: 2500 mm
