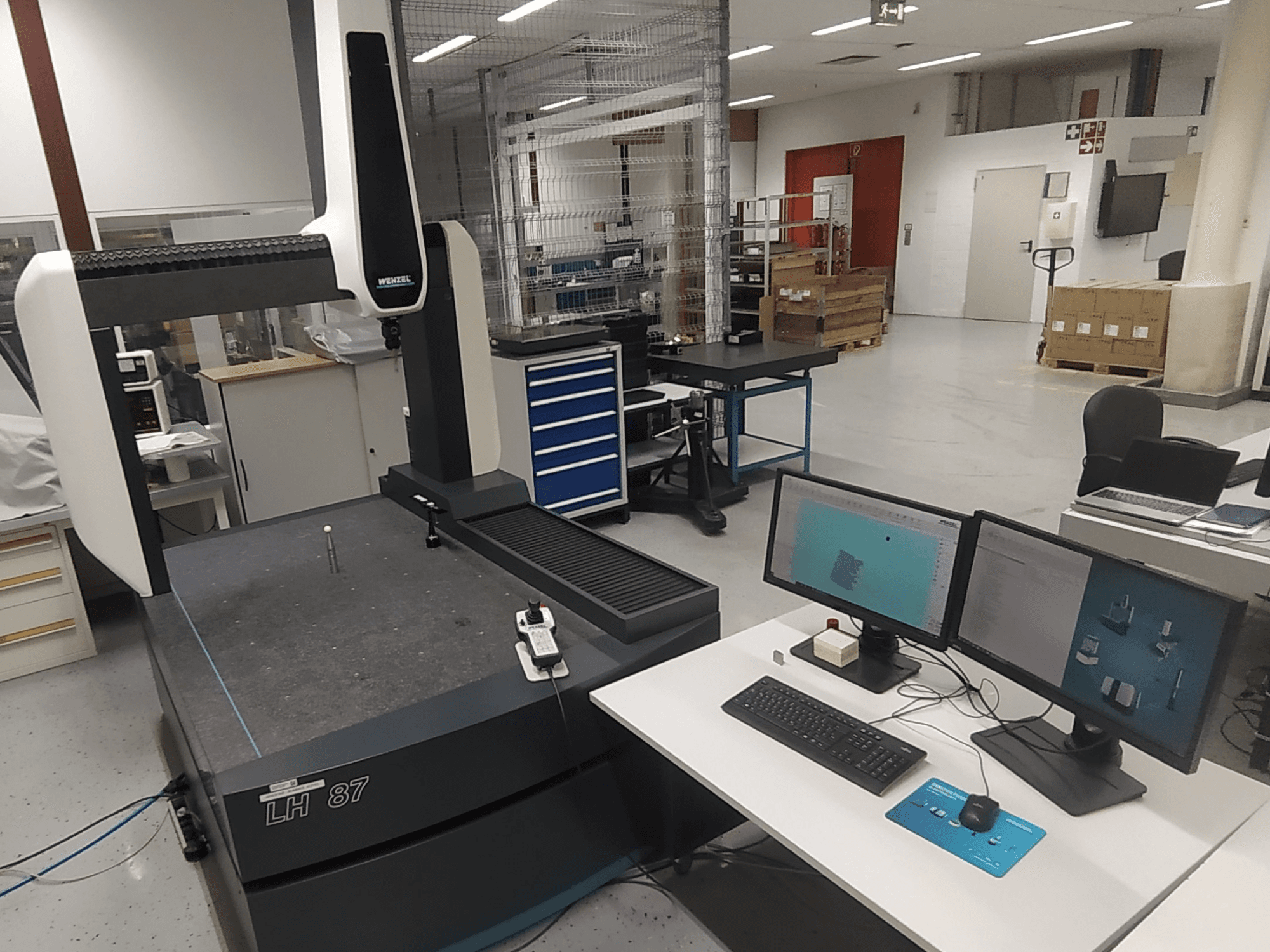

Wenzel - LH 87DE-MEA-WEN-2014-00001

- Error de medición de longitud volumétrica (E0, MPE): 2,2 µm + (L / 300,0 mm) µm

- Error de medición de longitud a lo largo del eje óptico (E150, MPE): 2,2 µm + (L / 300,0 mm) µm

- Máx. Componente / Peso de la pieza: 800 kg

- Cojinetes de eje: Sistema de cojinetes de aire integrado en todos los ejes

- Unidad de control CNC: Configuración de contorneado WPC de 3 ejes

- Hardware del controlador: WPC2040 Basic combinado con la unidad de rack de control Renishaw PHC10-3 PLUS

- Panel de control de la máquina: Caja de control manual con joystick cableado Wenzel HT400

- Sistema de cabezal de sonda: Cabezal de sonda de indexación motorizada Renishaw PH10M Plus

- Sistema de sensor de sonda: Sonda de disparo por contacto de galgas de esfuerzo de alta precisión Renishaw TP200

- Sistema de bastidor de cambio: Puente cambiador de palpadores autónomo de 6 puertos Renishaw SCR200 (5 puertos equipados activamente en configuración visual)

- Configuraciones de palpadores activos (en bastidor):

* Puerto 1: Taster 1001 (Ø 1,00 mm)

* Puerto 2: Taster 2001 (Ø 2,0 mm cilíndrico)

* Puerto 3: Taster 3001 (Ø 2,00 mm, bola de rubí)

* Puerto 4: Taster 4001

* Puerto 5: Puerto 5 configurado (Confirmación visual: configuración en ángulo/estrella)

- Hardware del PC de evaluación: Torre de PC de sobremesa Fujitsu Esprimo alojada en un compartimento dedicado de la bahía de controladores de la parte inferior del escritorio.

- Monitores de estación de trabajo visual: 2 pantallas planas TFT BenQ de 24 pulgadas

- Periféricos de entrada: Teclado con cable, ratón y alfombrilla de flujo de trabajo de la marca Wenzel

- Sistema operativo principal: Windows 10 Pro (versión 10.0, compilación 19045, edición de 64 bits)

- Suites de software de metrología:

* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 ecosistema retrocompatible)

* Módulo de software de geometría de control CNC CM Wenzel

* Módulo de software de superficie de forma libre CM Wenzel CNC

- Licencias de software y seguridad: Metrokey Dongle Protection (ID: 45984, Estado: Válido, Estación de trabajo local), Versión del controlador 7.6.0

- Interfaces de datos CAD nativos: STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC

- Interfaces de extensión opcionales: CATIA, Pro-E, SolidWorks

- Accesorios de calibración incluidos: Esfera de calibración de referencia de cerámica de gran pureza completa con bloque de columnas de extensión de base
