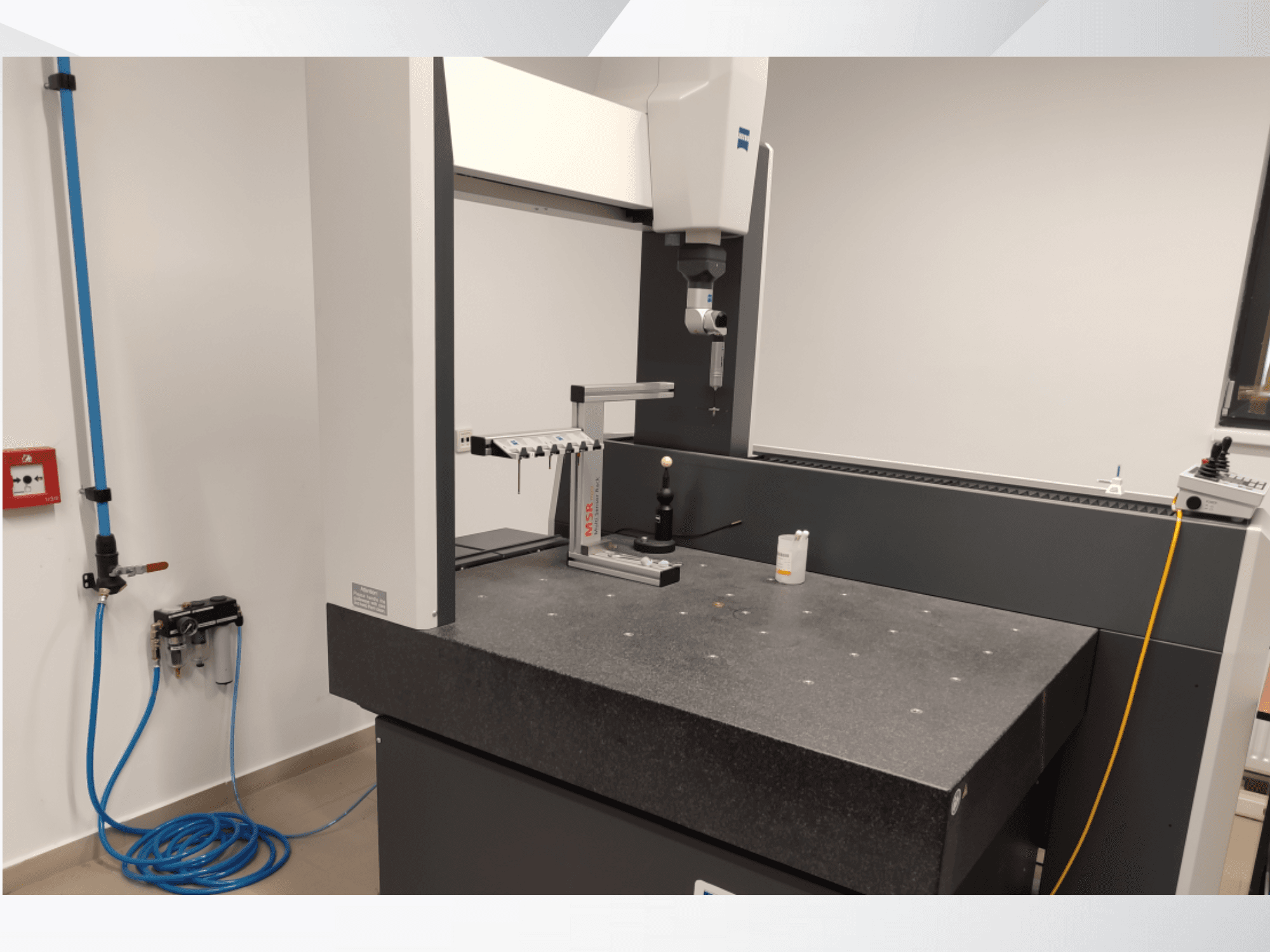

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Información adicional

• Tamaño máximo de la pieza: aprox. 1344 x 910 x 716 mm

• Peso máximo de la pieza: 730 kg

• Altura de la mesa: 850 mm

• Equipada con sistema de amortiguación de vibraciones

• Sistema de sensores:

• Cabezal articulado: inclinación ±180°, incrementos de rotación 2,5

• Velocidad de escaneado: hasta 150 puntos/segundo

• Longitud máx. del palpador: 150 mm

• Peso máx. del palpador: 15 g

• Diámetro mín. de la punta del palpador: 0,3 mm

• Precisión (según norma ISO 10360):

• Error de medición de la longitud (E₀): 1,7 + L/350 µm (a 18-22°C)

• Error de escaneado (THP): 2,7 µm

• Error de medición de la forma (RONt): 1,7 µm

• Repetibilidad (R₀): 1,2 µm

• Controlador: ZEISS C99L

• Software: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Modo de control: Motorizado / CNC

• Interfaz: Ethernet, USB

• Rendimiento:

• Sistema de accionamiento: CNC motorizado

• Velocidad de desplazamiento (ejes): 0-70 mm/s

• Velocidad vectorial máx.: 465 mm/s

• Aceleración máx: 1,85 m/s

• Velocidad de exploración: hasta 125 mm/s

• Utilidades:

• Alimentación: 100-240 V CA (±10%), 50-60 Hz

• Consumo de energía máximo: 800 VA

• Consumo de energía típico: 200 W

• Aire comprimido: 6-8 bares, prelimpiado, seco (ISO 8573-1 Clase 4)

• Consumo de aire: máx. 120 Nl/min

• Condiciones ambientales:

• Temperatura de funcionamiento: 18°C-22°C

• Humedad relativa: 30-60% (sin condensación)

• Conformidad y certificaciones:

• Conforme a la Directiva CE sobre máquinas 2006/42/CE

• Directiva CEM 2014/30/UE

• Gestión de calidad: ISO 9001:2008

• Gestión medioambiental: ISO 14001:2004

• Acreditación ISO/IEC 17025:2005
