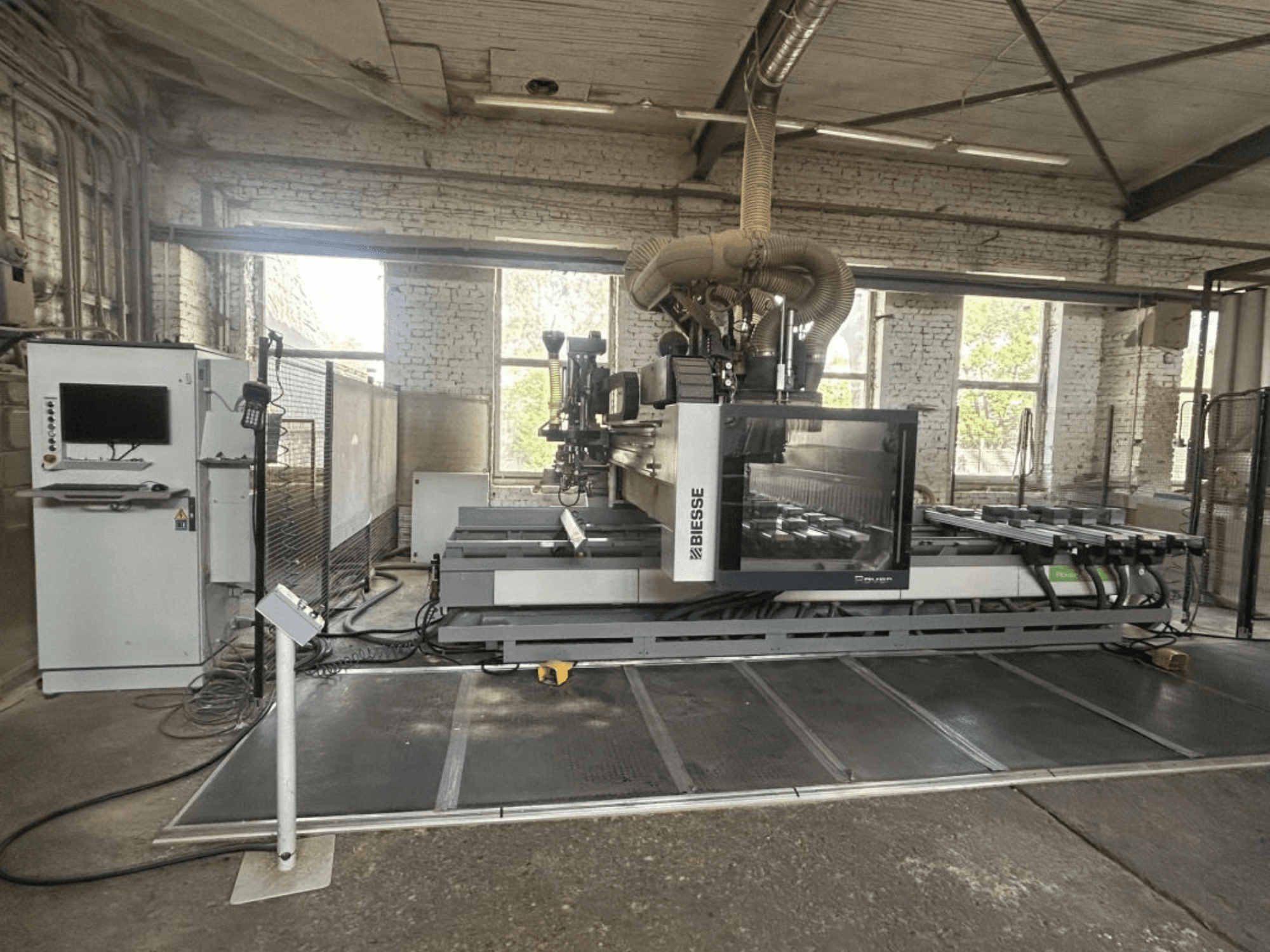

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE - Especificaciones técnicas Tipo de máquina: Centro de mecanizado CNC con función de encintado de cantos

Modelo: ROVER A 1643 EDGE

Diseñada para el mecanizado y el canteado de paneles con formas o perfiles. La configuración que se muestra en la documentación indica una configuración de 5 ejes. Área de trabajo: Área de trabajo del eje X: 4.320 mm. Recorrido del péndulo en el eje X: 1.620 mm. Área de trabajo del eje Y: aprox. 1.580-1.660 mm. Recorrido del eje Z: 180 mm. Área de trabajo del eje X para el encintado de cantos: 3.300 mm Área de trabajo del eje Y para el canteado: 1.540 mm Ancho máximo de carga en el eje Y: 1.900 mm, ampliable hasta 2.100 mm

Unidad de 5 ejes; cabezal de mecanizado de 5 ejes

Eje C: rotación continua de 360°

Eje B: rotación continua de 360°

Velocidad del eje B: 18 rpm

Velocidad del eje C: 18 rpm

Velocidad máxima del husillo: 24 000 rpm

Potencia:

11 kW en ciclo S1

13 kW en ciclo S6

Ángulo máximo de socavado: -10°

Control de colisiones para la unidad de 5 ejes

Preparada para el uso de agregados en la unidad de 5 ejes

Mesa de trabajo y sujeción Mesa de trabajo ATS

8 vigas de soporte

32 carros móviles

32 ventosas neumáticas

Ventosas de vacío ajustables en pasos de 15°

Sistema neumático dividido en 2 zonas de trabajo en el eje X Capacidad de la bomba de vacío: 250 m³/h

6 vigas de elevación para facilitar la carga y descarga

28 sensores para detectar los topes abatidos

Topes y posicionamiento

8 topes traseros

8 topes centrales

4 topes laterales, 2 a la izquierda + 2 a la derecha

2 topes laterales adicionales

4 topes centrales extraíbles, 2 a la izquierda + 2 a la derecha

2 topes centrales adicionales

Posicionamiento y descenso neumático de los topes

Unidad de taladrado con cabezal BH 24L

13 husillos verticales independientes

5 husillos horizontales independientes

Sierra de ranurado de Ø 120 mm

Profundidad máxima de ranurado: 25 mm

Velocidad del husillo programable hasta 6.000 rpm

Cambiador de herramientas: cargador giratorio de 16 posiciones Montado en el carro del eje X

Para herramientas y agregados Peso máximo de la herramienta/agregado: 7,5 kg Carga máxima total del cargador: 55 kg

Unidad de canteado Unidad de canteado GU60A

Para tableros de hasta 60 mm de espesor

Velocidad de encintado de hasta 20 m/min

Sistema de doble rodillo de presión

Depósito de cola con sistema de cola termofusible

Lámpara de calentamiento de cantos, 600 W

Sistema de alimentación de cantos controlado por NC

Corte automático de cantos

Sensor para formas geométricas cerradas

Accesorios para el encintado de cantos: cargador de cantos de 2 rodillos montado en el carro X

Diámetro máximo del rollo: 800 mm

Altura máxima del canto: 65 mm

Herramienta de redondeo de esquinas de Ø 85 mm,

Agregado de sierra HSK F63

HSK F63 para cortes y ranuras, Ø máximo de la hoja: 215 mm Velocidad máxima de la sierra: 8.400 rpm Profundidad máxima de corte con hoja de Ø215 mm: 68 mm

Unidades de recorte de cantos

Unidades combinadas de raspado de cola y de cantos

Juegos de herramientas para diferentes espesores de canto

Software bSolid: módulo básico, entorno CAD 2D, importación de DXF, CIX y BPP, simulación 3D de la máquina, gestión de herramientas, gestión del mecanizado de 5 ejes mediante posicionamiento

Creación de programas mediante asistente

Seguridad: conforme a la normativa CE

Alfombrillas de seguridad Barreras de seguridad

Sensores de seguridad

Sistema de seguridad modificado que permite una altura de carga en el eje Y de hasta 2.100 mm Resumen

Se trata de un centro de mecanizado CNC BIESSE ROVER A 1643 EDGE perfectamente equipado, con cabezal de mecanizado de 5 ejes y paquete de canteado. La documentación muestra la rotación continua de los ejes B y C, la programación de 5 ejes, el control de colisiones de 5 ejes y una brida de agregado específica para la unidad de 5 ejes, por lo que, según estos documentos, debe considerarse una máquina de 5 ejes.

Nota:

Los datos técnicos y las descripciones son copias de la confirmación de pedido original. Esta información se facilita únicamente a título informativo y no es vinculante.
