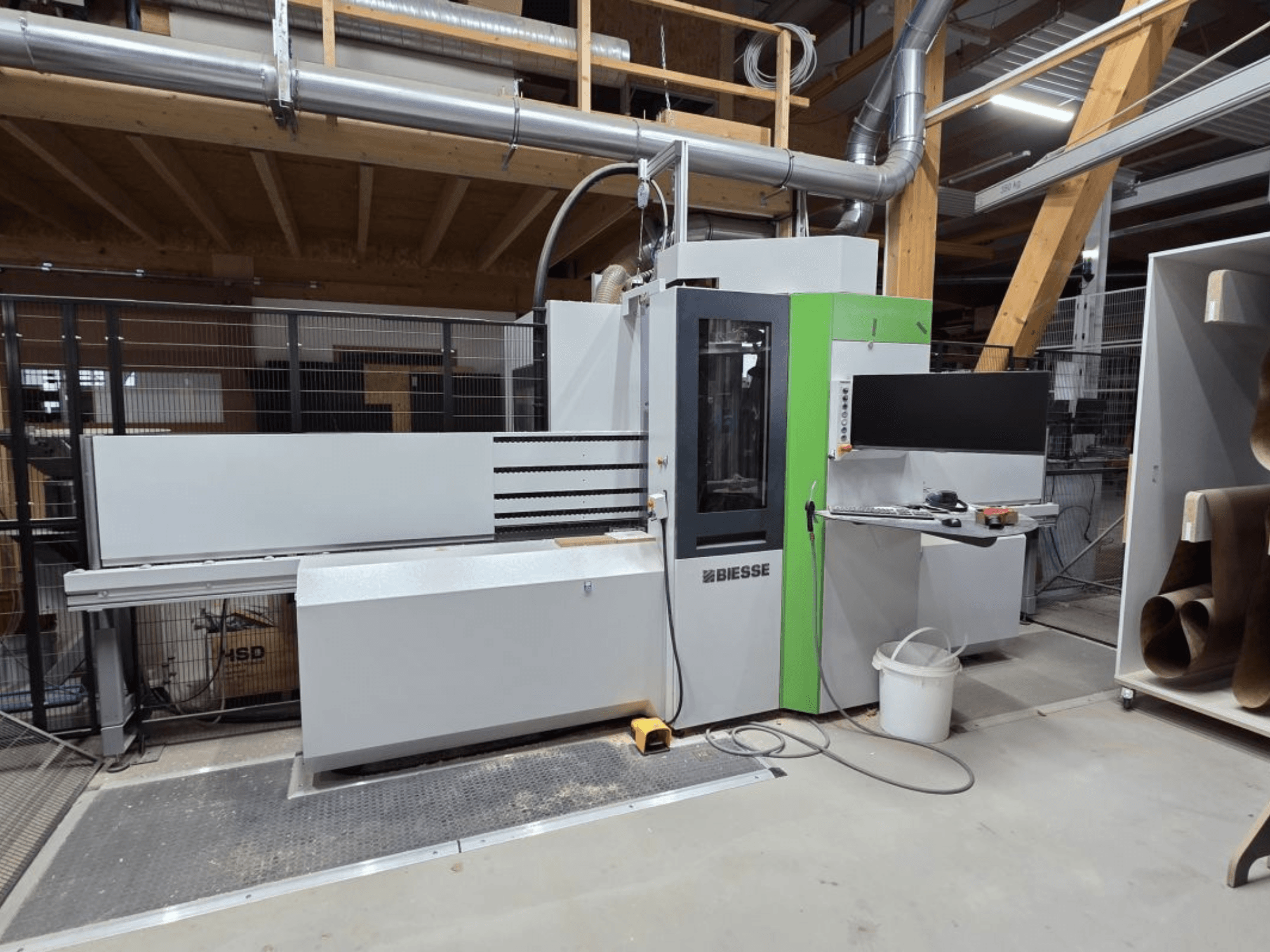

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Centro de mecanizado CNC vertical de segunda mano

Marca: Biesse

Tipo: Brema EKO 2.2

Año de fabricación: 2022

Datos técnicos

Área de trabajo

X = 3.200 mm

Y = 1 250 mm

Dimensiones de la pieza de trabajo

Longitud (X): 200-3.200 mm

Ancho (Y): 35-1 250 mm

Espesor (Z): 8-60 mm

Peso máximo de la pieza: 50 kg

Sistema de referencia de la pieza

La pieza se coloca previamente en dirección longitudinal (eje X) en la zona de carga situada a la izquierda de la máquina mediante un tope de referencia fijo montado en la mesa de la máquina.

Unidad de posicionamiento de la pieza

El posicionamiento de la pieza en el eje X se lleva a cabo mediante dos pinzas de sujeción, que sujetan firmemente la pieza durante el proceso de mecanizado. El movimiento se realiza mediante dos servomotores accionados de forma independiente.

Superficie de apoyo de la pieza

La superficie de apoyo de la pieza, donde se encuentran las unidades de mecanizado, consta de una serie de rodillos recubiertos de goma que establecen la referencia de la pieza en el eje Z.

En el lado opuesto a las unidades de mecanizado, un sistema de presión garantiza una sujeción óptima de la pieza de trabajo durante todo el proceso de mecanizado.

Transformador y conexión eléctrica para tensiones de alimentación de 380-415 V (±10 %), 50/60 Hz

Unidad de climatización para el armario de control eléctrico

Sistema de control bSolid

Kit HP para el desplazamiento a alta velocidad de las pinzas de sujeción de la pieza de trabajo

El sistema combinado, compuesto por servomotores y reductores planetarios de precisión, permite velocidades de posicionamiento de hasta 110 m/min con rápidas rampas de aceleración.

Pedal para abrir y cerrar las pinzas de sujeción

Cabezal de taladrado BH28 con husillos seleccionables individualmente

- 17 husillos verticales (7 en el eje X, 10 en el eje Y)

- 5 husillos horizontales (3 en el eje X, 2 en el eje Y)

- 1 unidad de sierra ranuradora con dirección de corte fija en el eje X

Electrohusillo de 11 kW con interfaz de herramienta HSK-F y par en el eje C

- 11 kW, 24 000 rpm (funcionamiento continuo S1)

- 6.000-24.000 rpm, programables mediante NC

Unidad de sierra angular HSK-F63

- Velocidad máxima: 8.400 rpm

Unidad de taladrado y fresado para cantos superior e inferior / Unidad de taladrado y fresado de extremos

- Velocidad máxima: 9.000 rpm

- Portaherramientas de pinza ER20

Cambiador de herramientas de 8 posiciones - Almacén de herramientas de tipo disco

Kit «Superficies delicadas» para el transporte de piezas

Dispositivo láser para la lectura manual de códigos QR

SOPHIA: conexión al IoT

Unidad de inserción de espigas de Ø8 × 40 mm con inyección de cola

Barcode2HOPS con variables

Actualización de MultiPost

Divisor de elementos POST

NC-HOPS 7.0

Nota:

Los datos técnicos y las descripciones son copias de la confirmación del pedido en ese momento. La información se ofrece únicamente a título informativo y no es vinculante.
