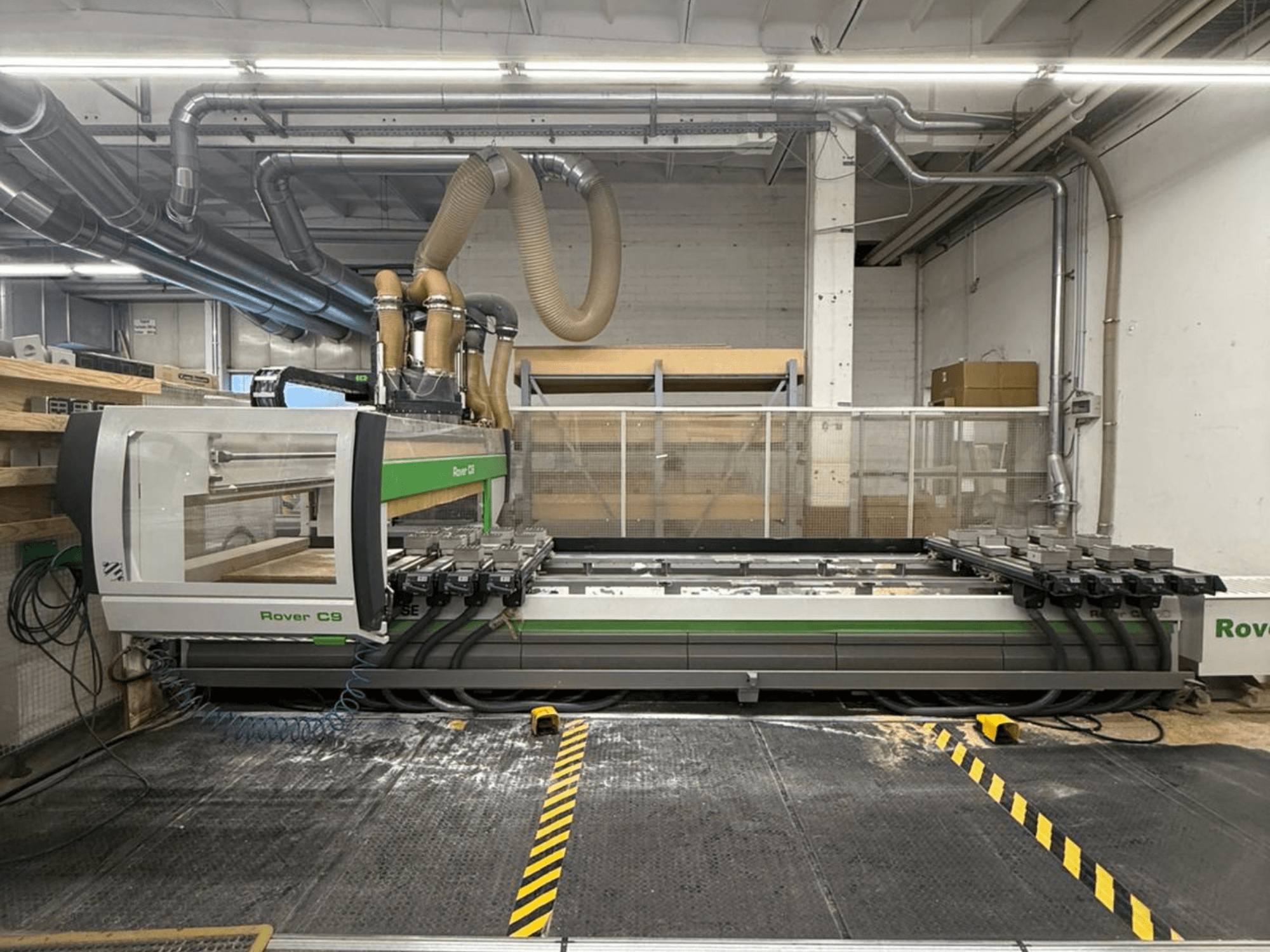

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Mesa de trabajo y sujeción

• 8 soportes para placas ATS (L = 1525 mm) y 24 guías deslizantes

• Posicionamiento automático de los soportes para placas y los rieles deslizantes (EPS X-Y)

• Sistema de bloqueo neumático, dividido en 2 áreas de trabajo en X

• 8 topes de referencia traseros, carrera de 115 mm

• 8 topes, carrera de 140 mm, situados a 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 topes, carrera de 140 mm, situados a 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 topes laterales, carrera de 140 mm (2 a la izquierda + 2 a la derecha), con sistema neumático

• 4 topes centrales extraíbles, carrera de 140 mm (2 a la izquierda + 2 a la derecha), con sistema neumático

• Sensor para detectar los topes bajados

• Sistema neumático para los soportes de las barras de elevación

• 6 soportes de barra de elevación para facilitar la carga (módulos de H = 74 mm)

Vacío

• Sistema de vacío para una bomba de 250 m³/h

• Bomba de vacío de paletas rotativas de 250 m³/h para el sistema de vacío estándar

Unidades de mecanizado y configuración

• Composición C3-A1:

  • Dispositivo para el montaje de deflectores de virutas con sensores neumáticos o inductivos en una unidad de mecanizado de 5 ejes

  • Brida para el montaje de unidades en una unidad de trabajo con 5 ejes de interpolación (unidades utilizables únicamente cuando el husillo eléctrico está en posición vertical)

• Composición C3-P2:

  • Carro Z adicional para unidades de trabajo traseras, controlado por un eje Z independiente

  • 16 husillos de mandrinado verticales y 4 horizontales en dirección Y

  • Cambiador de herramientas en cadena con 22 posiciones (distancia entre centros de 180 mm)

  • Pinza de hierro para deflector de virutas con sensor neumático o inductivo, situada en el cambiador de herramientas en cadena

  • Deflector de virutas RH con sensor inductivo para husillo eléctrico estándar o husillo eléctrico de 5 ejes de 15 kW (requiere dispositivo para el deflector de virutas; requiere brida para el montaje de las unidades cuando se utiliza un husillo eléctrico de 5 ejes; requiere eje C cuando se utiliza un husillo eléctrico estándar)

Sistemas

• Sistema de lubricación automática

• Unidad de control con 5 ejes de interpolación

Información adicional

• Disponible un husillo principal de 5 ejes reacondicionado adicional

• 8 husillos de taladrado horizontales, 12 husillos de taladrado verticales y sierra de ranurado fuera de servicio

• Cinta transportadora para la evacuación de virutas y restos de material (transportador de virutas)

• Unidad de refrigeración por líquido para sistemas refrigerados por líquido (puede refrigerar dos husillos eléctricos, o un husillo eléctrico más un cabezal de taladrado refrigerado por líquido)

Nota: Los datos técnicos y las descripciones se han extraído de la confirmación de pedido original y tienen carácter meramente informativo; no son vinculantes.
