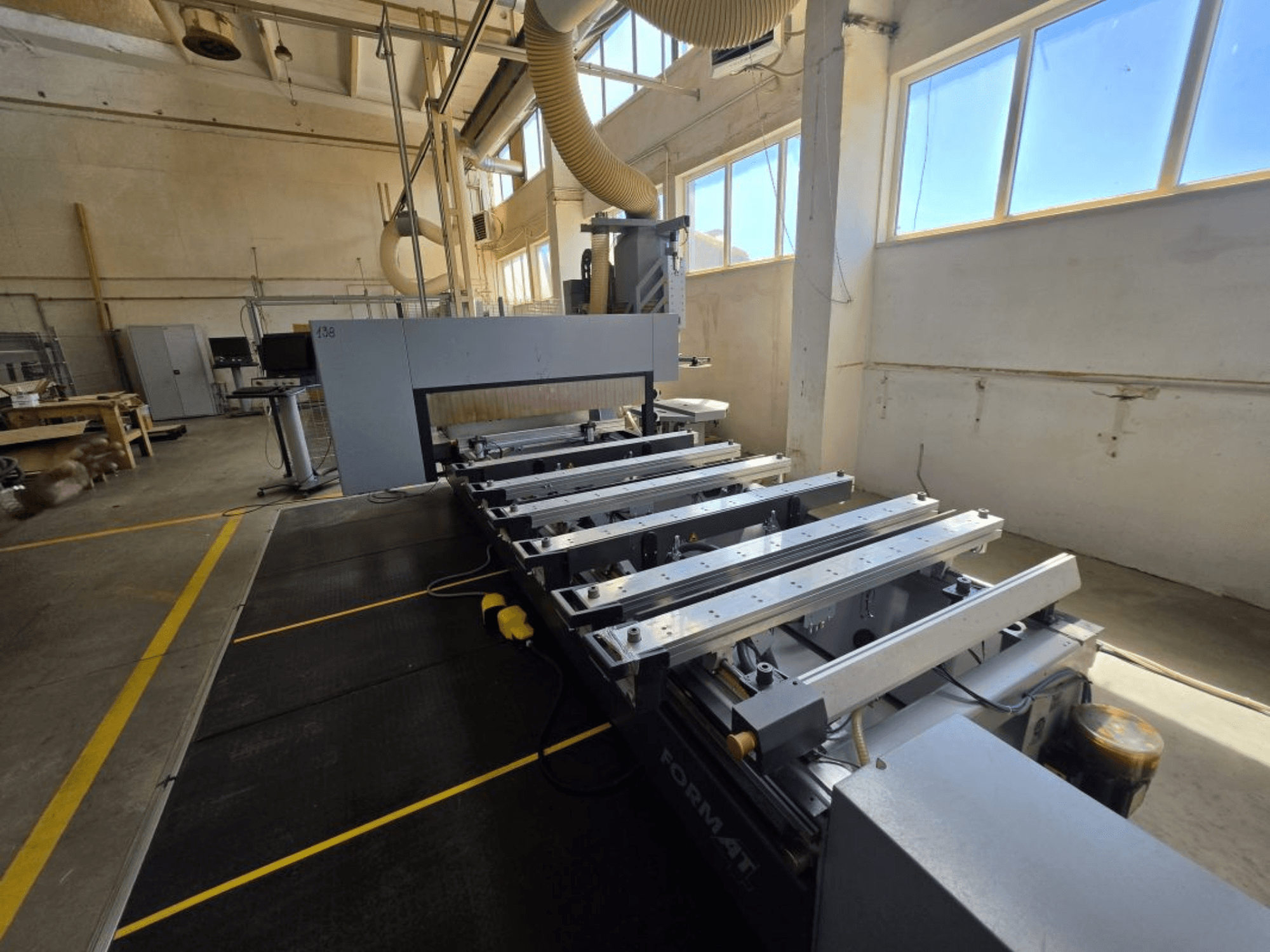

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Horas de trabajo: 6,442 h

• Estado: No reconstruido - sin garantía

General

• Construcción: Bastidor de acero soldado de alta resistencia, reforzado

• Pórtico: Pórtico móvil de doble accionamiento

• Mecanizado simultáneo en 5 ejes

• Software de control: CNC WoodFlash

• Paquete de servicio remoto mediante conexión a Internet

Área de trabajo y ejes

• Área de trabajo: X 3000 mm / Y 1550 mm / Z separación 250 mm

• Accionamientos: X piñón y cremallera helicoidal; Y/Z husillos de bolas de precisión

• Guías: Lineales en todos los ejes

• Lubricación: Sistema central automático

Husillo principal (electromandril de 5 ejes)

• Tipo: Husillo de 5 ejes con articulación cardán, giro a la derecha

• Potencia: 12 kW (S6), plena potencia en torno a 12.000 rpm

• Velocidad: 1.000-24.000 rpm

• Interfaz de herramienta: HSK F63

• Refrigeración: Refrigeración líquida; cojinetes cerámicos con refrigeración por aire

• Soporte de agregados integrado; campana de aspiración controlada eléctricamente

• Peso máximo de la herramienta: 6 kg

• Diámetro máximo de la hoja de sierra: 350 mm

Almacenes de herramientas

• Almacén lineal: 12 posiciones, lado izquierdo del bastidor; recogida de áridos separada; Ø máx. de herramienta 250 mm; longitud máx. de herramienta 240 mm

• Almacén de discos giratorios: 18 posiciones en el pórtico móvil; admite brocas y agregados; Ø máx. de herramienta 250 mm; longitud máx. de herramienta 280 mm

Unidad de taladrado (DH18 6H 1S)

• Husillos verticales: 12 en total (7 en X, 5 en Y)

• Husillos horizontales: 6 en total (4 en X, 2 en Y)

• Carrera/profundidad de taladrado: hasta 70 mm; tamaño del portaherramientas 10 mm; husillos controlados individualmente

• Sierra ranuradora integrada: Ø 120 mm; grosor máximo del cuerpo 5 mm; hasta 7.500 rpm

Aspiración y sujeción

• Mesa de consolas: 6 consolas con topes delanteros/traseros; vacío inalámbrico de doble circuito; altura de la ventosa 100 mm

• Bloqueo neumático de las consolas; topes neumáticos programables; 4 topes laterales móviles

• Brazos de soporte reforzados (40 kg cada uno)

• Capacidad de la bomba de vacío: 90 m³/h @50 Hz; 108 m³/h @60 Hz

• Conexión de vacío adicional para trabajos con plantillas

• Aire comprimido controlado para pinzas de bastidor

• Conmutación independiente de vacío/aire por consola

Software y control CNC

• Paquete WoodFlash: Control CNC, base de datos de herramientas (Tecno Manager), editor de programas, vista previa 3D, importación DXF, funciones CAD (girar/espejar/escalar/copiar), grabado, fresado de cajeras, programación paramétrica y absoluta/incremental, optimización del mecanizado

• Panel de control CNC: Funcionamiento completo de la máquina, creación/edición de programas, gestión de herramientas/piezas, comandos manuales, supervisión de vacío/aire/seguridad

• Terminal de operador móvil: monitor LED de 24 monitor LED, teclado, ratón, USB

• Terminal de control de la velocidad de avance: Potenciómetro de anulación de avance manual; avance variable durante el mecanizado

Seguridad

• Sistema de seguridad CE; alfombras de seguridad (en lugar de cortina de luz)

• Sistema de parada de emergencia

• Valla de seguridad en el lado izquierdo; control de seguridad de la puerta

• Sensores de control de vacío y aire comprimido

Equipamiento adicional

• Interruptor de activación externo

• Sistema de cadenas portacables protegido

• Sistema de bloqueo adicional de los ejes A y C

• Kit de servicio de herramientas

• Paquete de instalación de software en polaco

• Manual de instrucciones polaco

• Estación de cambio de hoja de sierra en el pórtico
