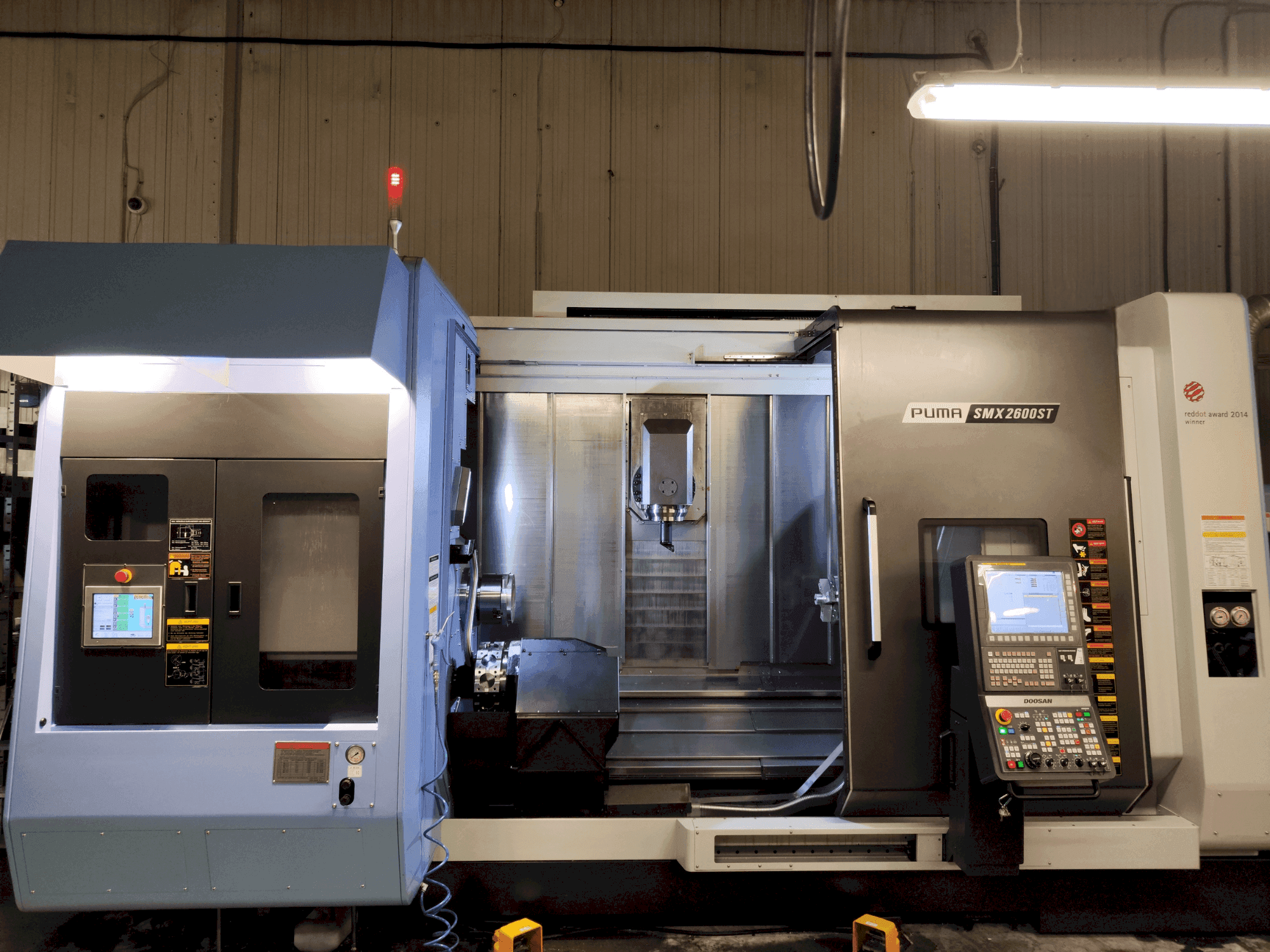

DOOSAN - Puma SMX 2600 STLV-TUR-DOO-2018-00002

• Certificación: CE (Norma Europea)

• Fuente de alimentación: CA trifásica 380 V / 50 Hz

• Pantalla: 15,0" en color; idioma: Alemán

• Manuales: Manual de la máquina en inglés; manuales NC en USB

• Sistema de retroalimentación: Absoluto

• Husillos:

  • Principal/izquierdo: plato de 10"; velocidad máx. 4000 rpm; motor AB200L/6000_26/22 kW

  • Sub/derecho: plato 10"; velocidad máx. 4000 rpm; potencia 26/22 kW; par 621 N-m (30 min/continuo)

• Husillo de fresado: Máx. 12.000 rpm

• Herramientas: CAPTO C6; almacenamiento de herramientas 80; torreta inferior 12 estaciones (3 ejes)

• Características térmicas y de refrigeración: Refrigerante por inundación de la herramienta giratoria; TSC para husillos principales y subhusillos; bombas de refrigerante (fresado 7,5 kW, 7,0 MPa con filtro ciclónico; torreta inferior 2,2 kW, 1,45 MPa, 40 L/min); refrigeración por husillo de bolas

• Básculas/codificadores: Ejes X1, X2, Y, Z1 con codificadores de impulsos absolutos (escalas lineales)

• Sujeción: Portaherramientas de doble presión

• Recorridos:

  • X: 695 mm

  • Z1: 1585 mm

  • X2: 235 mm

  • Z2: 1540 mm

• Avance rápido:

  • X2: 24 m/min

  • Z2: 36 m/min

Equipamiento adicional

• Transportador de virutas: Cinta articulada, lado derecho

• Medición automática de la pieza de trabajo: Renishaw RMP60

• Puerta frontal automática con dispositivo de seguridad

• Aspirador de aceite: Tipo tubo

• Pistola de aire

• Refrigerante eyector de piezas

• Refrigerante de mandril para husillo izquierdo y derecho

• Interruptor de nivel de refrigerante

• Interruptor de flujo de refrigeración

• Filtro ciclónico para el sistema de refrigeración
