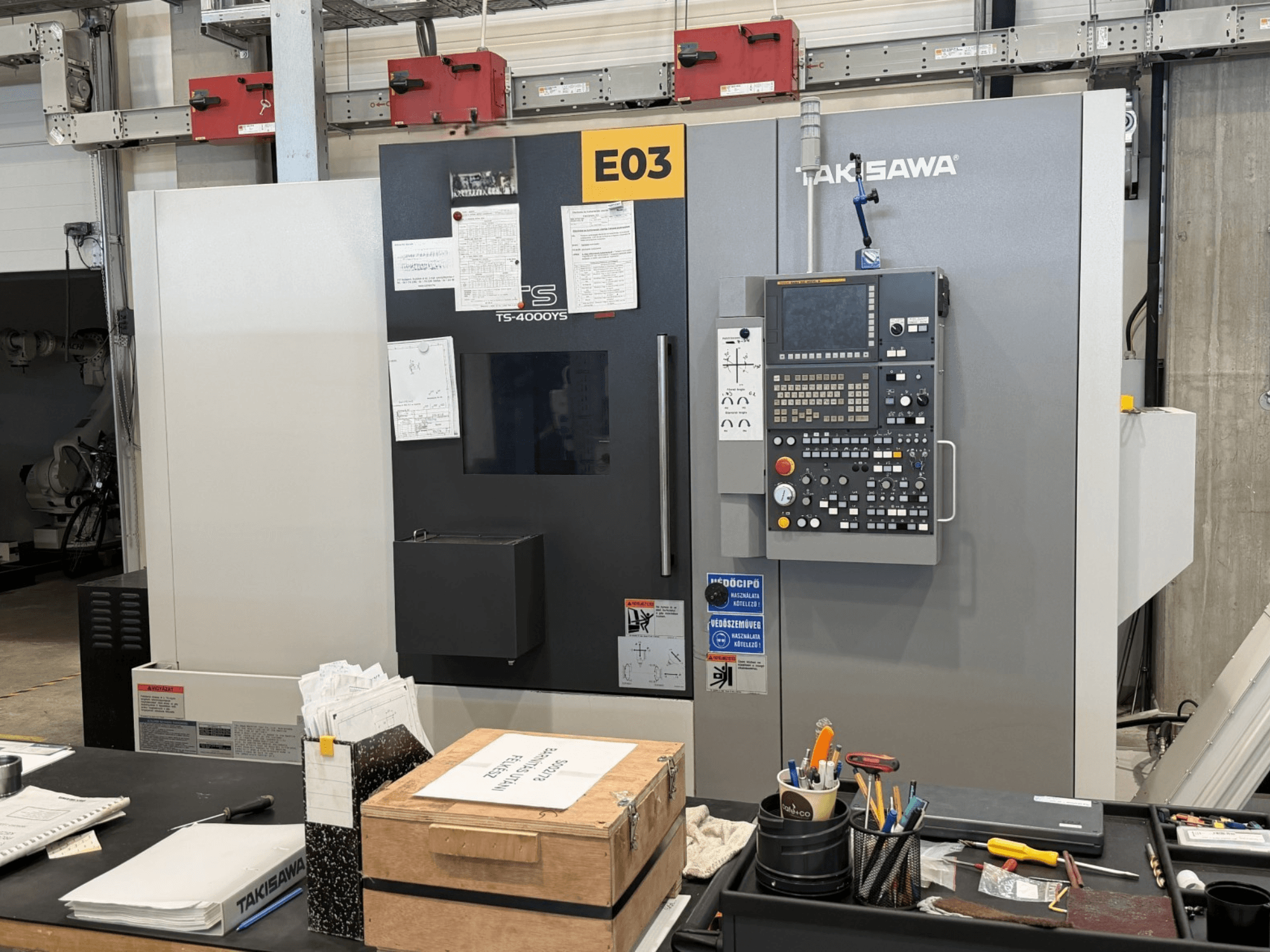

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Capacidad:

• Diámetro máximo de giro: Ø 600 mm

• Diámetro máximo de torneado x longitud: Ø 370 x 750 mm

• Capacidad de barra: Ø 82 mm

Husillo principal:

• Altura del eje central desde el suelo: 1140 mm

• Diámetro del cojinete/del agujero: Ø 140 / Ø 90 mm

• Punta del husillo: A2-8

• Resolución del eje C: 0,001°

Contrahusillo:

• Altura del eje central del husillo desde el suelo: 1140 mm

• Diámetro del cojinete/alberación: Ø 90 / Ø 53 mm

• Punta del husillo: F-140

• Velocidad: 6000 rpm (1/min)

• Resolución del eje C: 0,001°

Recorridos:

• Y: -50 ~ +70 mm

• A: 780 mm

Desplazamientos rápidos:

• X: 30 m/min

• Z: 30 m/min

• Y: 10 m/min

• A: 30 m/min

Potencia:

• Motor del husillo principal (30 min. / 100 % ED): CA 22 / 15 kW

• Par máximo (husillo principal): 618 Nm (S3 25 %)

• Motor del contrahusillo (30 min / 100 % de tiempo de servicio): CA 11 / 7,5 kW

• Par máximo (contrahusillo): 175 Nm (S3 25 %)

Herramientas accionadas:

• Puestos de la torreta: 12 uds.

• Velocidad máxima: 6000 rpm (1/min)

• Potencia de accionamiento (S3 25 % / 100 % de tiempo de funcionamiento): 7,5 / 3,7 kW

• Par máximo: 48 Nm

Herramientas:

• Sección transversal del vástago de la herramienta: 25 x 25 mm

• Diámetro de la barra de mandrinar: Ø 50 mm

Control: control de trayectoria CNC FANUC 32i-B
