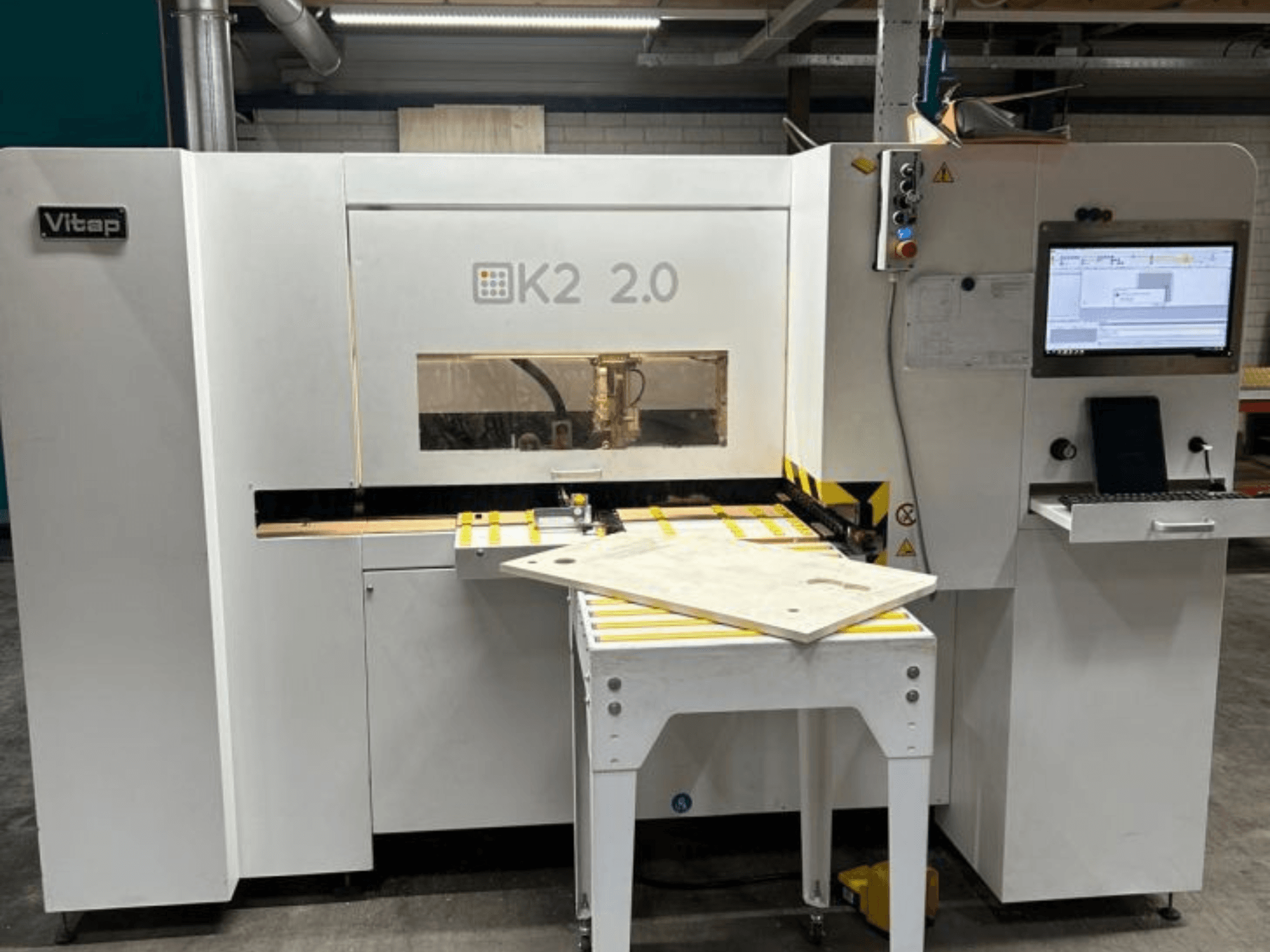

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Máquina de taladrado y fresado CNC de segunda mano

Marca: Vitap

Modelo: Point K2 TOP 2.0

Año de fabricación: 2018

Mecanizado continuo, mecanizado de la pieza desde abajo y retorno automático de la pieza al operario

3 ejes controlados:

Eje X: transporte ininterrumpido de la pieza mediante DDT (Dual Dynamic Transport System) con motor sin escobillas

Eje Y: desplazamiento del cabezal de taladrado

Eje Z: taladrado

- Referencia doble «0»: láser de última generación para detectar el inicio y el final de la pieza.

El programa puede reajustar el taladrado desde abajo para lograr un acabado perfectamente a ras en piezas verticales y horizontales.

El láser consta de un transmisor y un receptor para evitar errores con materiales de bordes oscuros.

- Topes laterales con rodillos compuestos por una parte fija y otra móvil; lectura digital mecánica con alineación automática al tope «0» para un recorte de hasta 3 mm en la línea «0»

- Dispositivo de sujeción lateral constante para un posicionamiento preciso en la línea 0.

- Salida trasera de la pieza

- Cambiador automático de herramientas de 4 posiciones

- Sin limitación de longitud de la pieza de trabajo

- Monitor LCD TFT de 19" 5/4

- PC industrial

- Interfaz de operador WSC con Lister, herramientas paramétricas y configuración paramétrica

- Programación gráfica CAD TPA EDI32, versión básica

- Puerto USB

- Almacenamiento de todos los archivos

- Programación de macros

- Importación de archivos DXF

Especificaciones técnicas

Número de husillos verticales independientes: 12

Número de husillos horizontales independientes en el eje X: (2+2)

Número de husillos de taladrado horizontales en el eje Y: (2+2)

1 sierra (Ø 100 mm)

Husillo eléctrico de 5 kW con cono ISO 30 (12 000-24 000 rpm)

Peso máximo de la pieza: 80 kg

Dimensiones máximas de la pieza: X ilimitada, Y 1 200 mm, Z 50 mm

Dimensiones mínimas de la pieza: X 270, Y 185 (70°), Z 4 mm

Velocidad de avance: 25 m/min

Velocidad del husillo: 3.500 rpm

Diámetro máximo de la herramienta en horizontal: 12 mm

Profundidad máxima de taladrado horizontal en los ejes X e Y: 30 mm

Profundidad máxima de taladrado vertical: 45 mm

Diámetro máximo de la herramienta en vertical: 35 mm

Consumo de aire: 2000 m³/h

Velocidad de extracción: 30 m/s

Salidas de escape: 2 de Ø 100 mm + 1 de Ø 50 mm

Motor: 1,7 kW

Aire comprimido: 7 bar

Consumo máximo de aire: 60 Nl/min

NORMAS CE

- Software de oficina - Licencia

- Punto cero ajustable para el formato en los cuatro lados

- Conforme a la normativa CE

- A fecha de 28 de mayo de 2026: aproximadamente 500 horas de funcionamiento, y se ha instalado un nuevo ordenador

Nota:

Las especificaciones técnicas y las descripciones son copias de la confirmación de pedido original. La información se facilita únicamente a título informativo y no es vinculante.
