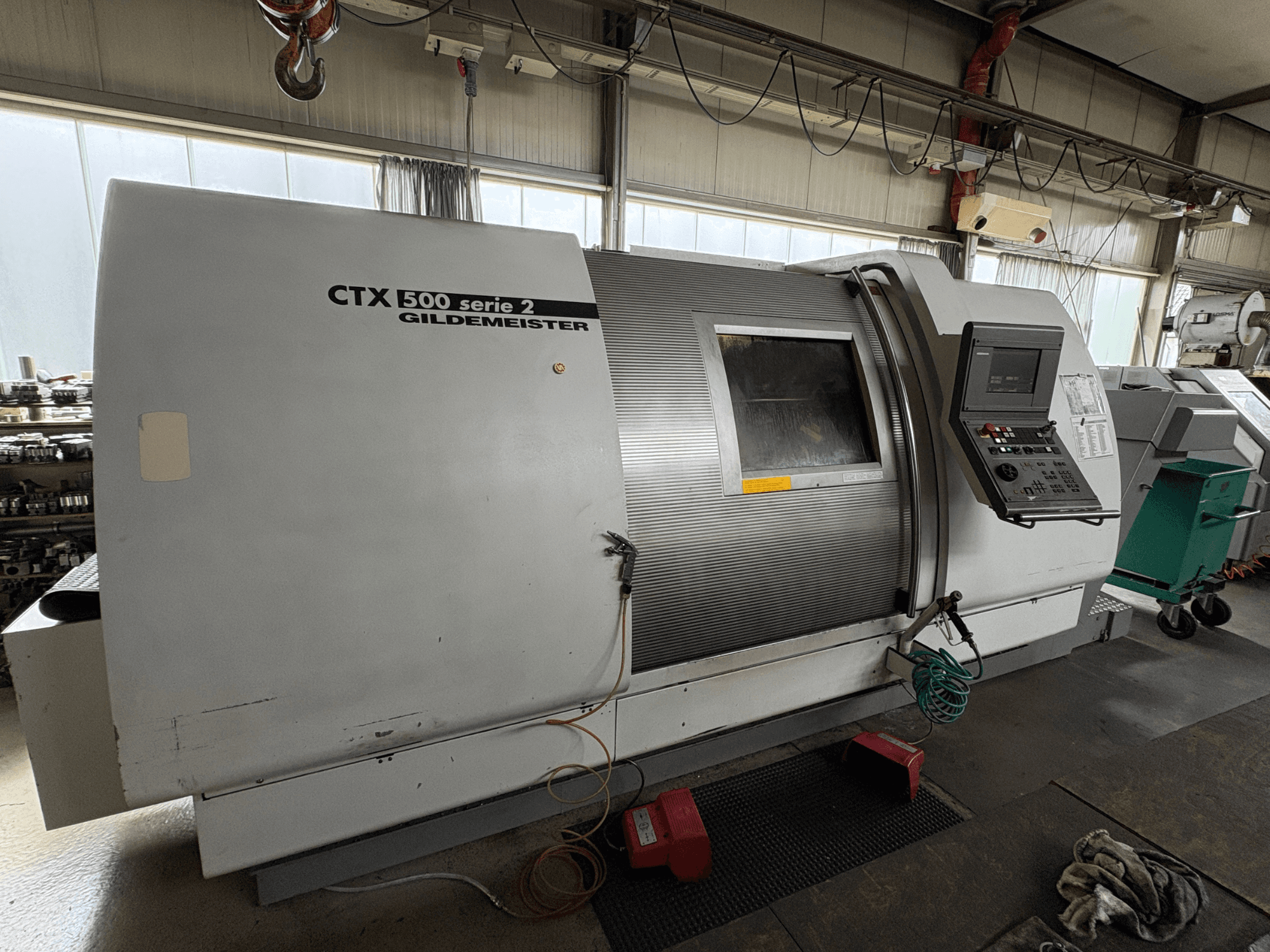

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

- Diámetro de giro sobre la cubierta de la guía frontal: 455 mm

- Diámetro del husillo principal: 220 h5 mm

- Diámetro del husillo principal en el cojinete delantero: 140 mm

- Diámetro interior del husillo: 107 mm

- Diámetro del mandril: 315 / 400 mm

- Potencia de accionamiento (ciclo de trabajo del 100 %): 23 kW

- Par máximo: 650 Nm

- Rango de velocidades: 18 - 3600 rpm

- Velocidad del eje C: < 100 rpm

- Par de retención del eje C: 750 Nm

- Precisión de indexación del eje C: <= 0,025 grados

- Fuerza de avance del eje X: 8 kN

- Fuerza de avance del eje Z: 15 kN

- Velocidad de desplazamiento rápido en el eje X: 24 m/min

- Velocidad de desplazamiento rápido en el eje Z: 30 m/min

- Husillo de bolas X / Z (diámetro x paso): 32x15 / 40x20 mm

- Torreta portaherramientas: torreta de discos universal, con indexación automática mediante lógica direccional

- Número de posiciones de herramienta: 12

- Vástago cilíndrico de fijación de herramientas (DIN 69880): 40 (50) mm

- Recorrido vertical (eje Y): +/- 50 mm

- Variante con herramientas accionadas - Número de estaciones de herramientas: 12

- Variante de herramientas motorizadas: número máximo de herramientas motorizadas: 6

- Variante de herramientas motorizadas - Diámetro máximo de sujeción: 16 mm

- Variante de herramientas motorizadas - Velocidad máxima: 4000 rpm

- Variante de herramientas motorizadas - Potencia de accionamiento (ciclo de trabajo del 40 %): 9,7 kW

- Diámetro del husillo del contrapunto (zona delantera): 120 mm

- Carrera del vástago del contrapunto: 120 mm

- Montaje del vástago del contrapunto: Mk 5 (6)

- Presión máxima del vástago del contrapunto: 14 kN

- Dimensiones DL 1000 (L x An x Al) sin transportador de virutas: 5560 x 2400 x 2130 mm

- Peso sin transportador de virutas: 8700 kg / 10 000 kg

- Nivel de presión acústica: 77 dB(A)

- Iluminancia en el husillo de torneado: > 300 lux

- Tensión (U): 400 V

- Frecuencia (f): 50 Hz

- Fases: 3 ~

- Potencia aparente (P): 58 kVA

- Corriente (I): 85 A

- Protección por fusible: 100 A

- Tensión de control: 230 V / 24 V=

Equipamiento incluido:

Transportador de virutas, mandril de 3 mordazas, pedales de control, accesorio de tubo de extracción
