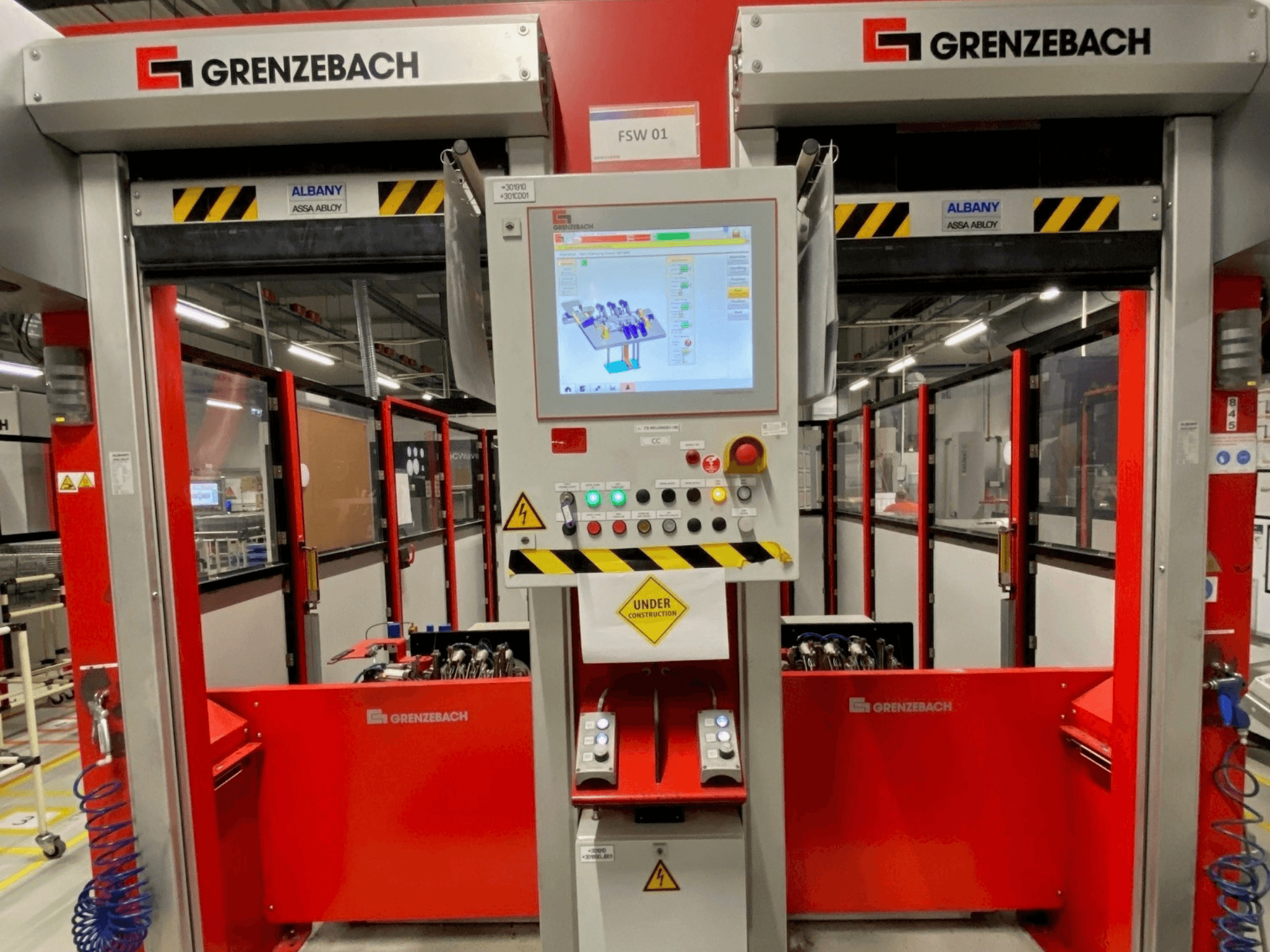

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Repetibilidad de la posición: ±0,08 mm

• Volumen de la zona de trabajo: 68 m³

• Posición de montaje: en el suelo

• Índice de protección: IP65

• Fuerza de proceso vertical: 8.000 N

• Fuerza de proceso horizontal: 8 000 N

• Controlador: KUKA KR C4

Husillo FSW

• Fabricante: MAG IAS

• Tipo: FSW2.2 / HSK63

• Portaherramientas: HSK 63 A

• Velocidad máxima del husillo: 10 000 rpm

• Velocidad nominal del husillo: aprox. 3.900 rpm

• Par nominal S1: 42 Nm

• Par máximo S6 al 40 %: 52 Nm

• Potencia nominal del husillo S1: aprox. 17 kW

• Tipo de motor: asíncrono

• Corriente nominal del motor: 33 A

• Refrigeración: agua/glicol (máx. 5 bar)

• Peso del husillo: 90 kg

• Diámetro máximo del husillo: 300 mm

• Longitud aproximada del husillo: 285 mm

• Tipo de rodamiento: híbrido

• Diámetro del rodamiento: 80 mm

Sujeción de la herramienta

• Sistema: MAPAL KS 63-08

• Fuerza de tracción: 18 kN

• Sujeción de la herramienta: Manual

• Sensores de fuerza del husillo: 3 × 120°

Sujeción de la pieza de trabajo / sistema hidráulico

• Fabricante: Römheld

• Unidad hidráulica: 8457-104

• Presión máxima de servicio: 200 bar

• Ajuste de la presión de funcionamiento: 150 bar

• Caudal: 2,0 l/min

• Capacidad del depósito: 27 l

• Fluido hidráulico: HLP 32

• Potencia del motor: 0,75 kW

• Alimentación: 400 V / 50 Hz

Electricidad / servicios

• Tensión de funcionamiento: 400 V

• Frecuencia: 50 Hz

• Tensión de control: 24 V CC

• Consumo de potencia: aprox. 28 kW

• Presión mínima de aire comprimido: 6 bar

• Consumo de aire comprimido: aprox. 4 m³/h

Equipamiento adicional

• Recinto de la célula robótica: 301.910 + MCC01

• Puerta de protección: Assa Abloy Albany RP 300 (EN 13241-1)

• Protección del área de trabajo: cortinas de luz

• Sistema de sujeción hidráulico (Römheld HPU 8457-104)

• Unidad de refrigeración del husillo (agua/glicol)

• Armario de control KUKA KR C4

• Puesto de mando manual
