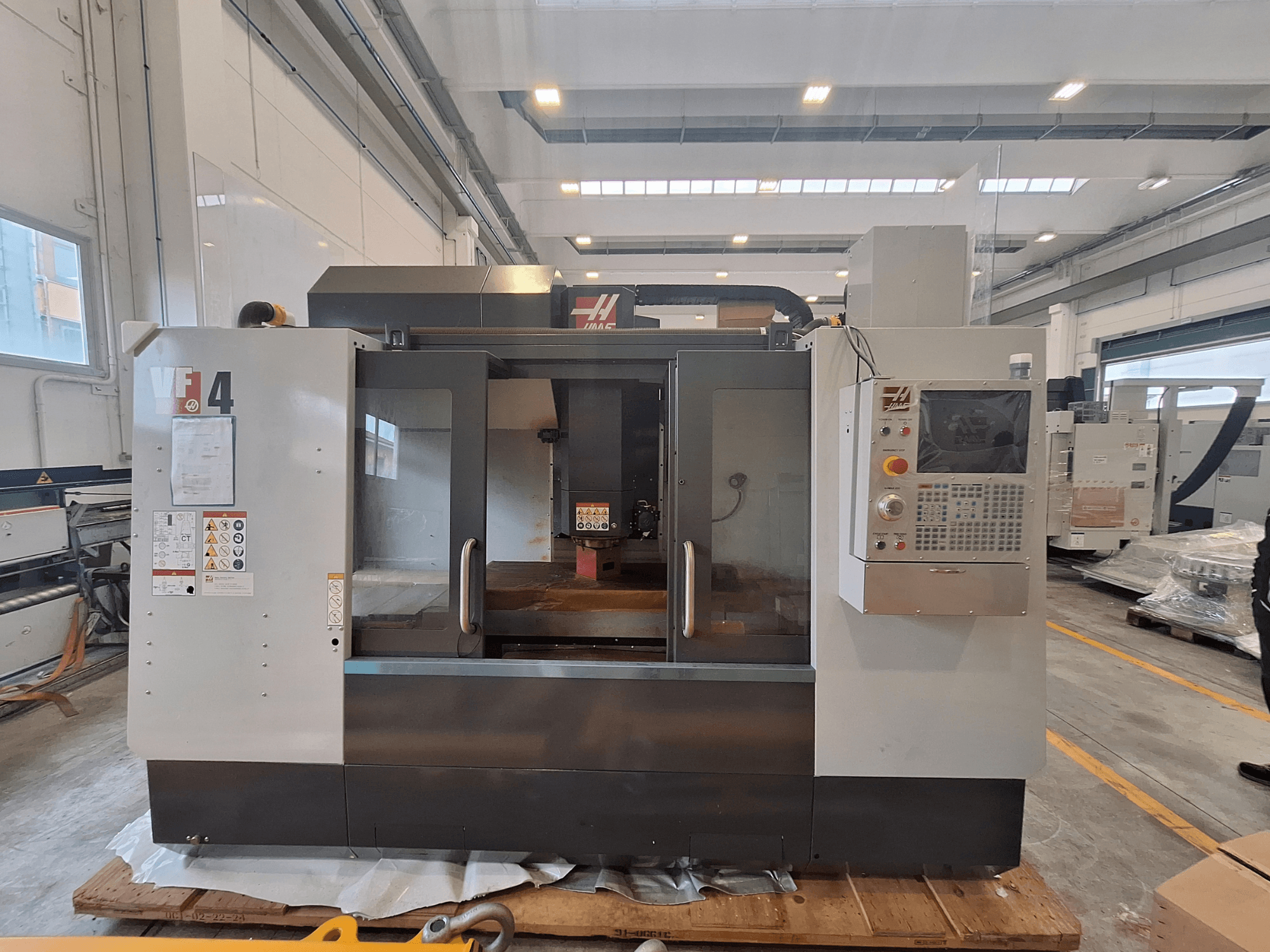

HAAS - VF-4IT-MIL-HAA-2024-00002

Fuerza de avance: X: 11 343 N; Y: 11 343 N; Z: 18 683 N

Desplazamiento rápido: 25,4 m/min

Longitud exterior: 1321 mm

Ancho exterior: 457 mm

Tamaño de las ranuras en T: de 15,90 mm a 16,00 mm

Número de ranuras en T: 5

Distancia máxima entre el husillo vertical y la mesa: 742 mm

Carga de la mesa: 1588 kg

Número de ranuras para herramientas: 30+1

Longitud máxima de la herramienta: 330 mm

Conexión eléctrica principal: 220 VCA / 440 VCA, trifásica

Presión de aire: 5,5 bar

Suministro de aire: 113,0 L/min a 6,9 bar

Máquina de exposición

Distancia entre la punta del husillo y la mesa (~ mín.): 107 mm

Par máximo: 122,0 Nm a 2000 rpm

Par máximo con caja de cambios opcional: 339 Nm a 450 rpm

Lubricación de rodamientos: inyección de aire/aceite

Refrigeración: por líquido

Distancia entre centros de las ranuras en T: 80 mm

Velocidad máxima de avance de corte: 16,5 m/min

Tipo de cambiador de herramientas: cambiador de herramientas de montaje lateral (SMTC)

Diámetro máximo de la herramienta (completa): 64 mm

Peso máximo de la herramienta: 5,4 kg

Tiempo de cambio de herramienta (promedio): 2,80 s

Tiempo entre virutas (promedio): 3,60 s

Capacidad de refrigerante: 208 L

Manguera de aire en línea: 3/8 pulgadas

Acoplador (aire): 3/8 pulgadas

Tensión de entrada CA (trifásica) mínima: 220 VCA (amperios a plena carga: 70 A)

Tensión de entrada CA (trifásica) alta: 440 VCA (amperios a plena carga: 35 A)
