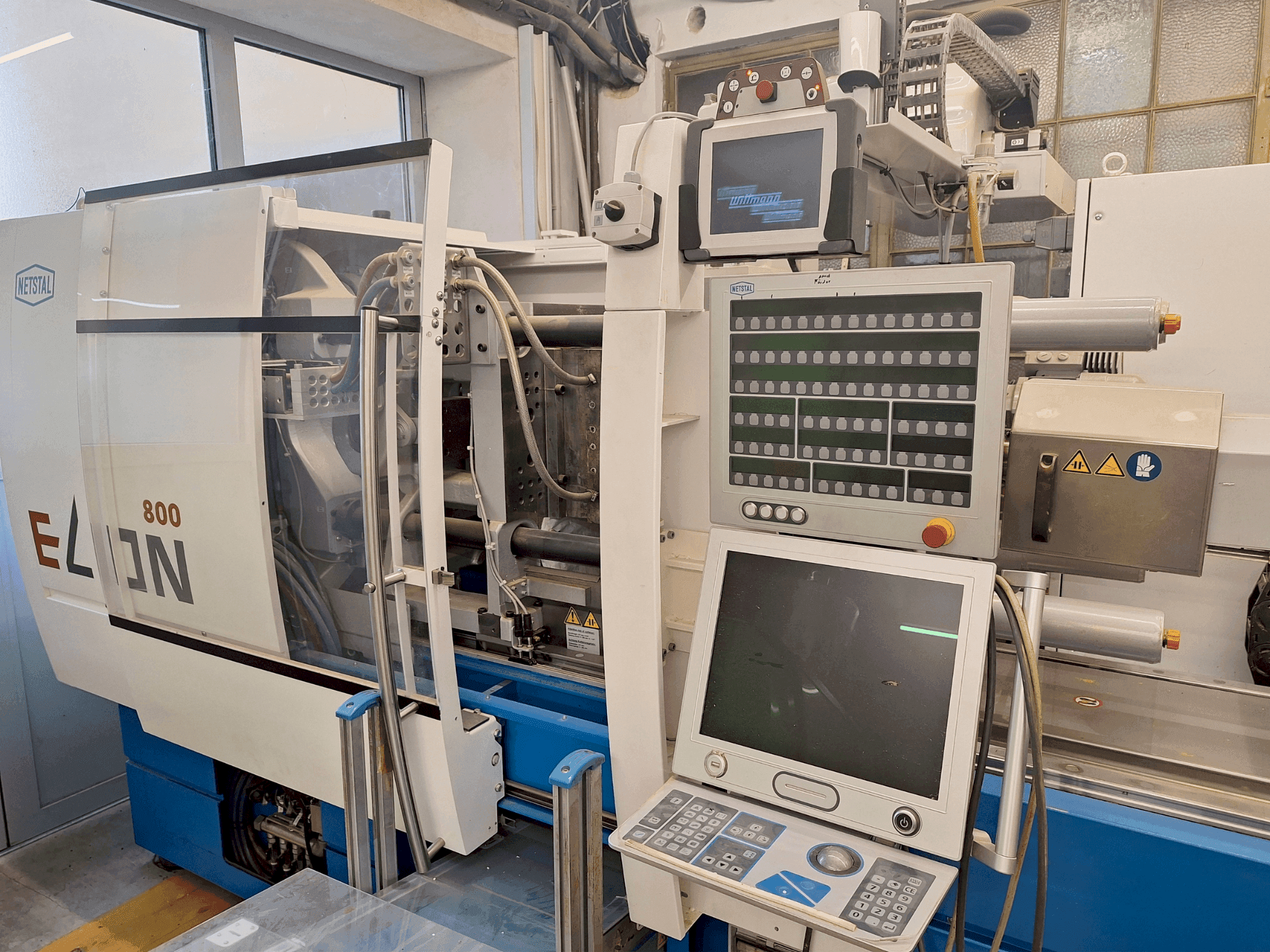

Netstal - Elion 800-270DE-INJ-NET-2021-00001

Información adicional

incluido robot Wittmann Primus 16T

Rangos de desplazamiento: Z: 1250 mm, Y: 800 mm, X: 590 mm

5 kg de carga útil

Sistema de control: Wittmann CNC8, software Primus R8.3

R8 Teachbox Touch

Circuito de vacío con válvula adicional de 5/2 vías

• Unidad de inyección: 270 Powermaster con velocidad de inyección de hasta 450 mm/s

• Diámetro del husillo: 40 mm, tipo B, husillo de 3 zonas

• Tipo de boquilla: Boquilla de válvula de aguja controlada neumáticamente con zona de calentamiento adicional

• Altura mínima de instalación: 200 mm

• Altura máxima de instalación: 500 mm

• Fuerza de sujeción: 800 kN

• Altura mínima de instalación: 200 mm

• Altura máxima de instalación: 500 mm

• Unidad hidráulica: Unidad hidráulica totalmente integrada de 9 kW con una presión de funcionamiento de 140 bar

• Neumática: 1 válvula de aire a 890 litros, 1 válvula de aire adicional a 890 litros

• Ejecución de la cubierta de seguridad: Puertas bloqueadas, arriba

• Identificación del operador: Reconocimiento del usuario mediante PIN

• EUROMAP 67: Estándar + retracción dinámica
  Interfaces: Alimentador en color, configurable libremente DIO: 4x salida/2x entrada

• Supervisión de herramientas: Disponible en DFP

• Compensación de fluctuaciones de tensión: SAI presente

Extras

Caja de enchufes 1:

X2510, Cekon, 16A /400V, 3P-N-PE vía HS

X2511, Cekon, 16A /400V, 3P-N-PE vía HS

X2512, Cekon, 16A /400V, 3P-N-PE vía HS

X2513, Cekon, 16A /400V, 3P-N-PE mediante contactor de zócalo

(Función 0060)

Tomas para dispensador de color:

1X2507 / 1W7145, Schuko 10A / 230V, 1P-N-PE, vía HS

más 1X9507 / 1W9507, Schuko 10A / 230V, 1P-N-PE, vía HS

Montar bases de enchufe y carcasas base en el soporte 110.180.6902

(Función 0060)

1X3123, Zona 12 HAN 4A atornillable, sólo alimentación

1X9123, Zona 12 HAN 4A atornillable, sólo sensor

(Función 0110)

Neumática 1, 1x3/2WV 890L, montado en DAP, W2008

(Función 0470)

Neumático 9, 1x3/2WV 890L, montado en BAP, W2016

(Función 0470)

Agua de refrigeración 1:

X4051 W9088 Medición de caudal B1135 - B1138 (retorno),

Medición de presión B1211 (caudal)

X4060 W9260 HAN16E Medición de temperatura

B0801 (ida), B0832 (retorno)

(Función 0490)

Agua de refrigeración 2:

X4050 W9086 Medida de caudal B1147 - B1150 (retorno),

Medición de presión B1212 (caudal)

X4059 W9259 HAN16E Medición de temperatura

B08813 (Caudal), B0814 (Retorno)

(Función 0490)

Dosificación 1C:

1x cinta de aspiración y 1x dosificación de pintura

1X2018/1W7146, HAN 4A para dosificación de pintura

1X9191/1W9946, HAN 3A para transportador de aspiración

montar tomas y carcasas de base en el soporte 110.180.6902

(Función 0550)
