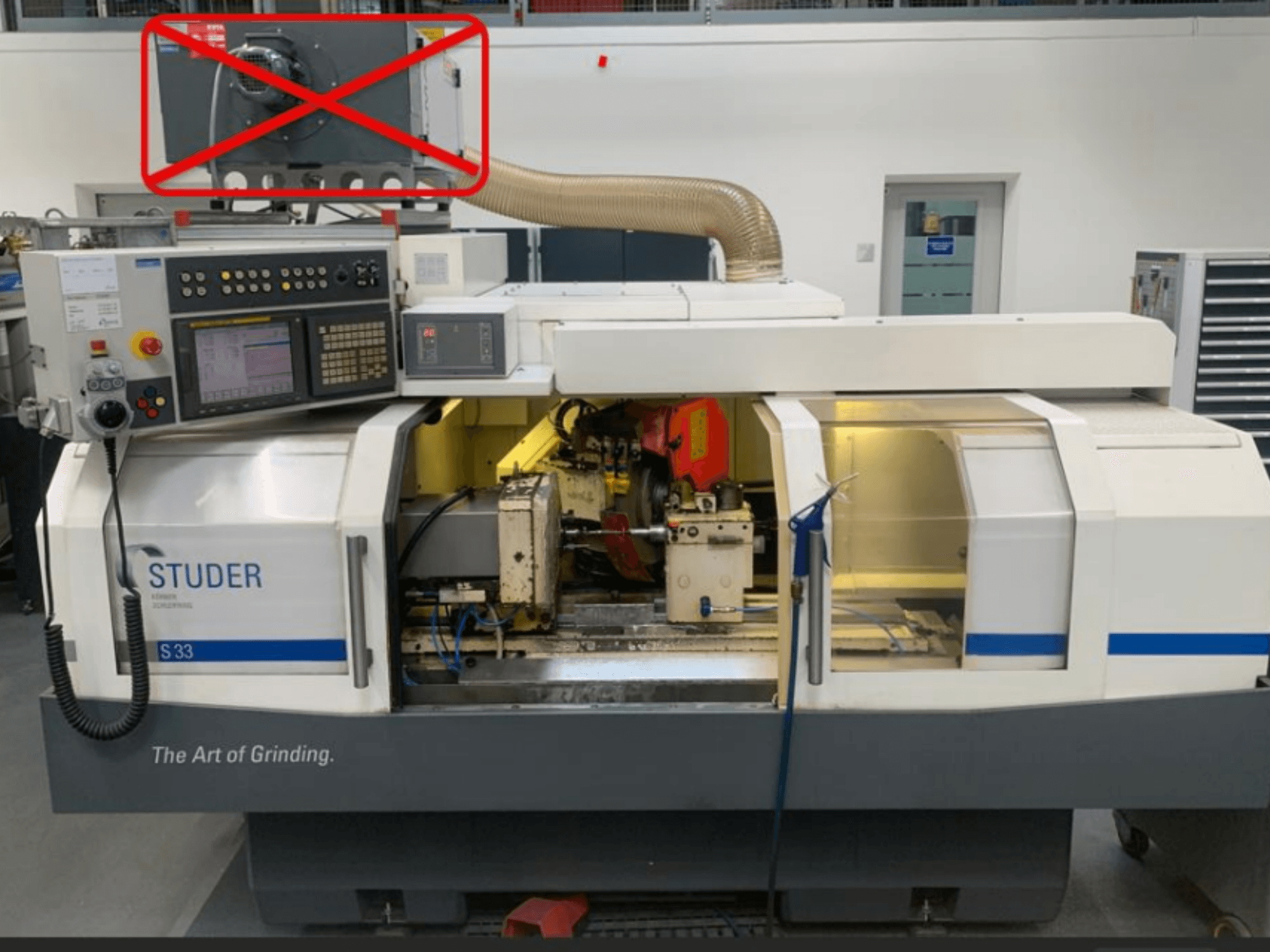

STUDER - S33DE-GRI-STU-2005-00001

• Aplicación: Construcción de prototipos (sin trabajo por turnos)

• Horas de funcionamiento: aprox. 24.000

• Mando: FANUC 21i-TB

• Sistema de extracción no incluido

• Mantenimiento anual

• Altura central: 175 mm

• Distancia entre ejes: 650 mm

• Soporte de la máquina: Granitan S 103

• Muela abrasiva: 500 x 63 x 203 mm

• Sistema de medición lineal

• Taladro del husillo: 30 mm

• Velocidad del husillo de la pieza de trabajo: 1-1500 rpm

• Giro de la mesa de la pieza de trabajo 8.5°

• Ángulo del cono regulable sin escalonamiento (escala con incrementos de 1°)

• Rectificado de la muela: radio, ángulo

• Interfaz eléctrica para reavivado giratorio

• Volante electrónico

• Velocidad periférica máxima: 50 m/s

• Velocidad de corte constante V

• Elevación neumática del husillo

• Elevación neumática del contrapunto

• Accionamiento de la pieza Servomotor de CA de 1,6 kW

• Bomba de refrigerante 100 L/min a 2,5 bar

• Suministro de refrigerante a través del husillo de la pieza de trabajo

• Tiempo de cambio rectificado interior/exterior 10 seg.

• Radio de transición/chaflán/cilindro

• Husillo de rectificado interior 1-20.000 rpm

• Pedal para movimiento con puerta abierta

Equipamiento adicional

• Dispositivo de extracción del contrapunto (incluido)

• Plato de reavivado PCD R 0,5

• Dispositivo de equilibrado dinámico con sensores de equilibrado

• Detección de rectificado

• Inserto de sonda Marposs
